Side 1/4

N N

L S

S =

N L S L

Inställningsvred fram- och

bakkantsdimring samt

lägsta dimnivå.

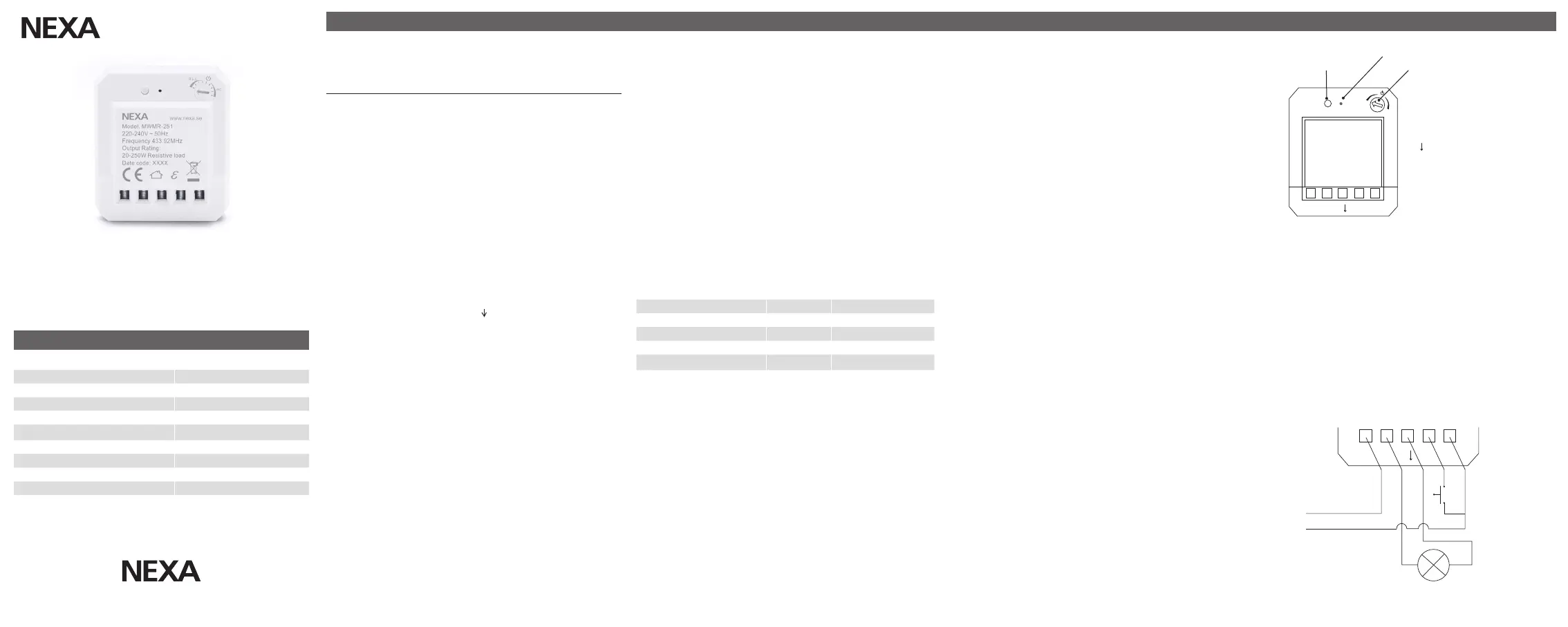

KOPPLINGSSCHEMA

MWMR-251

DOSDIMMER

Inbyggnadsdimmer för fast installation. Liten och kompakt storlek

med ingång för återfjädrande brytare (230V). Ställbar mellan

framkantsstyrd fasdimring och bakkantsstyrd fasdimring, samt

lägsta dimmernivå. Mottagaren behöver både fas och nolla.

SÄKERHET

Läs igenom hela instruktionen först. Anlita fackman vid behov. Nexa

kan ej hållas ansvarig om produkten används till annat än den är

designad för eller om instruktionen inte följs.

Anslut aldrig lampor eller utrustning som överskrider mottagarens

maximala angivna belastning, det kan leda till fel, kortslutning eller

brand.

Försök inte att reparera produkten. Produkten innehåller inga

reparerbara delar.

INSTALLATION

Säkerställ att ledarna är spänningsfria genom att slå av strömmen i

elcentralen.

Koppla Fas till L, Last/Tändtråd till L

och Noll ledare till N, se även

inkopplingsschema.

INLÄRNING

Med X-Link och strömbrytare ansluten till S-ingång

1. Spänningssätt MWMR-251.

2. Klicka på strömbrytaren tre gånger inom 1.5 sekunder för att

aktivera inlärningsläge. Ansluten lampa blinkar 3 ggr som

bekräftelse på att inlärningsläge är aktivt.

3. Tryck på ”PÅ” knapp för vald kanal på en System Nexa

fjärrkontroll/sändare inom 6 sekunder.

Utan X-Link

1. Spänningssätt MWMR-251.

2. Tryck på inlärningsknappen, LED-indikeringen börjar blinka.

3. Tryck på ”PÅ” knapp för vald kanal på en System Nexa

fjärrkontroll inom 6 sekunder.

BEKRÄFTELSE INLÄRNING

LED-indikering på mottagaren blinkar snabbt.

RADERING AV MINNESPLATS

1. Spänningssätt MWMR-251.

2. Tryck på inlärningsknappen, LED-indikeringen börjar blinka.

3. Tryck på ”AV” knapp för vald kanal på en System Nexa

fjärrkontroll inom 12 sekunder.

SVENSKA

TEKNISK DATA

Declaration of conformity ﬁnns tillgänglig på www.nexa.se

DENNA PRODUKT HAR STÖD FÖR SMART MODE.

I enheter som har stöd för Smart Mode kan upp till 3 olika

favoritscenarion sparas som enkelt aktiveras med en Nexa Smart

Mode sändare.

NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN

info@nexa.se | www.nexa.se

SÄRKERHET OCH ÖVRIG INFORMATION

Räckvidd inomhus: upp till 30 m (optimala förhållanden).

Räckvidden är starkt beroende av lokala förhållanden, till exempel

om det ﬁnns metaller i närheten. Exempelvis har den tunna

metallbeläggning i energiglas med låg emissivitet negativ inverkan

på radiosignalernas räckvidd. Det kan ﬁnnas begränsningar

för användningen av enheten utanför EU. Om tillämpligt bör du

kontrollera att enheten överensstämmer med lokala föreskrifter.

Max belastning: Anslut aldrig lampor eller utrustning som

överskrider mottagarens maximala belastning. Det kan leda till fel,

kortslutning eller brand.

Livsuppehållande utrustning: Använd aldrig Nexas produkter

till livsuppehållande utrustning eller andra apparater där fel eller

störningar kan få livshotande följder.

Störningar: Alla trådlösa enheter kan drabbas av störningar som

kan påverka prestandan och räckvidden. Det minsta avståndet

mellan två mottagare bör därför vara åtminstone 50 cm

Reparation: Försök inte att reparera produkten. Den innehåller inga

reparerbara delar.

Vattentäthet: Produkten är inte vattentät. Se till att den alltid är

torr. Fukt gör att elektroniken inuti fräts sönder och kan leda till

kortslutning, fel och risk för elstötar.

Rengöring: Rengör produkten med en torr trasa. Använd inte

kemikalier, lösningsmedel eller starka rengöringsmedel.

Miljö: Utsätt inte produkten för stark värme eller kyla, eftersom det

kan skada eller förkorta de elektroniska kretsarnas livslängd.

BEKRÄFTELSE AV RADERING

LED-indikering på mottagaren blinkar snabbt.

RADERING AV ALLA MINNESPLATSER.

1. Spänningssätt MWMR-251.

2. Tryck och håll ned inlärningsknappen i 6 sekunder, LED-

indikeringen börjar blinka.

3. Släpp upp inlärningsknappen och gör sedan ett kort tryck igen.

Nu är alla minnesplatser raderade.

MINNE

Varje MWMR-25 mottagare har 32 minnesplatser.

När minnesplats 32 är upptagen skrivs plats 1 över vid inlärning.

DIMMERINSTÄLLNINGAR

MYCR-250 levereras inställd för framkantsstyrd fasdimring och kan

ställas om till bakkantsstyrd fasdimring.

Val av lämplig inställning beror på vilken typ av last som skall

anslutas, se tabellen nedan.

Kontakta inköpsstället för Din armatur/lampa om Du är osäker på

typ av last.

STÄLLA IN FRAMKANTSDIMRING

1. Vrid inställningsvredet moturs till ändläge R, L, C.

LED-indikering blinkar en gång.

2. Vrid inställningsvredet sakta medurs för att justera in lägsta

dimringsnivå.

STÄLLA IN BAKKANTSDIMRING

1. Vrid inställningsvredet medurs till ändläge RC.

LED-indikering blinkar en gång.

2. Vrid inställningsvredet sakta moturs för att justera in lägsta

dimringsnivå.

INGEN DIMRING, ENDAST PÅ/AV FUNKTION

1. Vrid inställningsvredet till läge ”PÅ/AV” . LED indikering blinkar

snabbt och ansluten lampa dimras upp till max nivå.

Inlärningsknapp

LED-indikering

Nolla

Ingång för

strömbrytare

(220-240V)

Fas

Styrd spänning

MWMR-251

Strömkälla 220-240 V~50 Hz

Max. last 20–250 W R/RC / 40–250 W RL

Max. last LED 3–120 W LED

Frekvens System Nexa (433,92 MHz)

Räckvidd upp till 30 m

Minnesplatser 32

Strömförbrukning < 1 W (standby)

IP klassicering Inomhusbruk

Mått 40 x 45 x 15 mm

OBS! MWMR-251 är en dimmer av universaltyp.

För att undvika att mottagaren skadas eller går sönder måste

denna ställas in för den typ av last som skall anslutas, se mer

under ”Dimmerinställningar”.

LAST INSTÄLLNING EFFEKT

Halogen- och glödlampor Bakkantsstyrd 25-250W /220-240V W RL

Elektroniska Transformatorer Bakkantsstyrd 20-250W / 220-240V

Dimbara LED- & lågenergilampor Bakkantsstyrd 3-120W / 220-240V

Konventionella Transformatorer Framkantsstyrd 40-250W / 220-240V

STYRNING

Mottagaren kan styras på ﬂera sätt.

1. Med inlärd System Nexa Fjärrkontroll

2. Med övriga inlärda System Nexa sändare

3. Med återfjädrande brytare

4. Med Nexa Bridge

STYRA MOTTAGAREN MED ÅTERFJÄDRANDE BRYTARE

Ett kort tryck på återfjädrande brytare tänder respektive släcker

ansluten last. Tryck och håll inne återfjädrande brytare för att dimra

upp respektive ned.

Produkt Specifikationer

Mærke:	Nexa
Kategori:	Modtager
Model:	MWMR-251
Type:	Lysdæmper
Vekselstrømsindgangsspænding:	220 - 240 V
Vekselstrømsindgangsfrekvens:	50 Hz
Bredde:	40 mm
Dybde:	15 mm
Højde:	45 mm
Produktfarve:	Hvid
Kontroltype:	Dreje
Driftsfrekvens:	433.92 MHz
Velegnet til indendørsbrug:	Ja
Resistiv belastning (maks.):	250 W
Resistiv belastning (min.):	20 W
LED pæreeffekt (maks.):	120 W
