Side 1/1

0 15 70

5 50mm

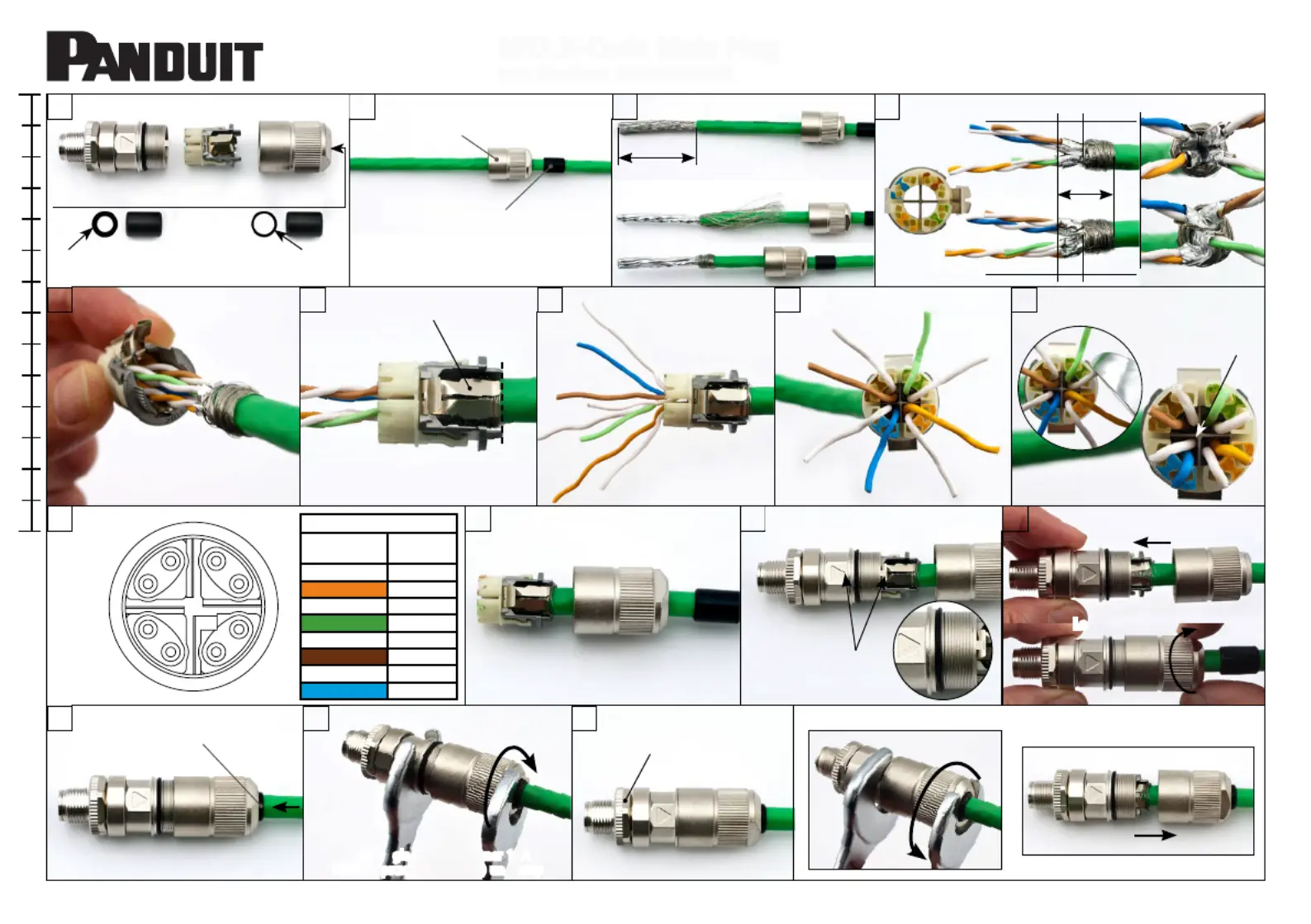

M12 X-Code Male Plug

Part Number: ISPS6A88MFA

Technical Support • Phone: 866-405-6654 • Email: techsupport@panduit.com • www.panduit.com PN620

Press down shield cover

X-coded

Connection

Colour code

PIN No.

W - O 1

O 2

W - G 3

G 4

W - BR 5

BR 6

W - BL 7

BL 8

Braid shield must not protrude

Untwist pairs of wires

Insert wires into wire manager

Insert pairs of wires into

the wire manager

Slide ush in cable sealing ush

Disassembly

Insert wire manager into plug body

Locate cable gland

Pay attention to position

Locate wire manager

Torque wrench

SW18 / 18AF 0.4425 ft-lb

Cable end 1

Cable end 2

•

∼ 0.5 inch

∼13mm

∼ 6mm

∼ 0.24 inch

Cut all wires protruding

0.3mm ( 0.01 inch) max.

Select additional cable sealing acc.

to cable Ø

S/FTP

Fold braid shield backwards

Stripping length

Slide cable gland onto cable

min. 40mm

min. 1.6 inch

3 421

5 6 7 8 9

10 11 12 13

14 15 16

Cable Ø 5.5-6.7mm

Ø 0.22-0.26 inch

Cable sealings for:

Cable Ø > 6.7-7.7mm

Ø > 0.26-0.3 inch

Scope of delivery

Cable sealing assembled for cable

Ø>7.7-9.0mm ( Ø >0.3-0.35 inch)

Keep shield cross clear

Tighten

ca ble gland with span ner 17AF and

15AF ( approx. 3.6878 ft-lb ) until stop

Produkt Specifikationer

Mærke:	Panduit
Kategori:	Ikke kategoriseret
Model:	ISPS6A88MFA
Kode for international beskyttelse (IP):	IP65, IP67
Bredde:	14.9 mm
Højde:	19.7 mm
Antal pr. pakke:	1 stk
Produktfarve:	Zink
Formfaktor:	Lige
Materiale:	Zink
Længde:	58.9 mm
Forbindende trådtype:	M12
Kabeldiameter (maks):	9 mm
Kabeldiameter (min):	5.5 mm
