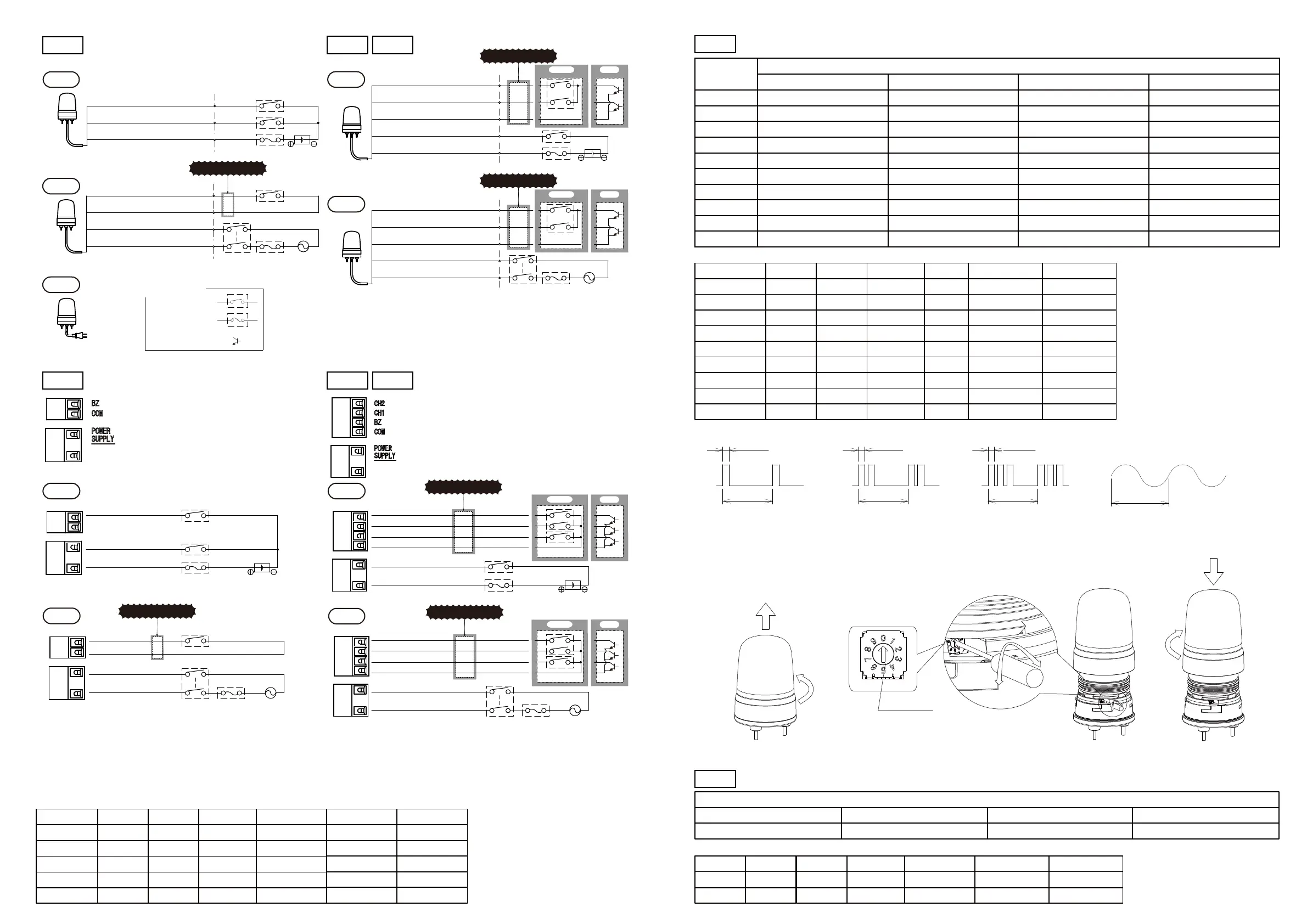

設置説明書/Installation Manual

プラグ配線穴 Φ30

3-Φ5(M4)

3-Φ9(M8)

端子台開口部

銘板

35.5

3-Φ5(M4)

2-Φ6(M5)

3-Φ6(M5)

2-Φ6(M5)

2-Φ5(M4)

端子台開口部

Φ110

3-Φ9(M8)

Φ50

Φ70

Φ120

3-Φ6(M5)

2-Φ5(M4)

ブザー開口側

銘板

■取付け/Mounting

単位 Unit[mm]

※グロメット等に合わせて加工してください。

Modify based on the grommets used.

Anhand der verwendeten Ösen ändern.

Modifiez en fonction des œillets utilisés.

Modifica in base agli anelli di tenuta utilizzati.

Modificar en función de los ojales utilizados.

Изменить на основе используемых прокладок.

※

①Plug Wiring Hole

⑤Terminal Block Opening

④Wiring Hole

③Nameplate

Φ50

Φ70

ブザー開口側

銘板

配線穴 Φ15

端子台開口部

SL-J

SL-KT

配線穴 Φ15

②Buzzer Opening

※

⑤Terminal Block Opening

④Wiring Hole

③Nameplate

②Buzzer Opening

⑤Terminal Block Opening

③Nameplate

②Buzzer Opening

35.5

0 10 20 30 40 50 60 70 80 90 100

型式/Model

Recommended Tightening Torque

⑥推奨締付トルク

SF08/SL08/SKS

SL15/SKP

SF10/SL10/SKH

0.7 N・m

1.4 N・m

6.0 N・m

SKS SL08

SKH SL10

SKP SL15

SL10

SL15

SL08

SF08-J

SF10-KT

SF08-KT

SF10-J

端子台開口部Φ30

⑤Terminal Block Opening

SK-T

SK-J

SL-J

SK-M2

SL15

SL08/10

ねじ/Screw

ナット/Nut

●翻訳(取付け)/Translation(Mounting)

※

④Wiring Hole

配線穴 Φ15

Italian

German

Stecker Verdrahtungsloch

Buzzer-Öffnungsseite

namensschild

Verdrahtungsloch

Anschlussblocköffnung

Recomended

Anzugsmoment

French

Trou de câblage de la fiche

Ouverture de la sonnerie côté

Plaque signalétique

Trou de câblage

Ouverture du bornier

Couple de serrage

recommandé

Buzzer Lato apertura

targa

Foro di cablaggio

Apertura della morsettiera

Coppia di serraggio

raccomandata

Spanish

Zumbador lado de apertura

Placa de nombre

Agujero de cableado

Risvalutazione della coppia

residata

Russia

Отверстие для проводки

Сторона апертуры зуммера

табличка с именем

Отверстие для проводки

Апертура клеммного блока

Рекомендуемый момент

затяжки

①

②

③

④

⑤

⑥

Agujero de cableado

de enchufe

Apertura del bloque

de terminales

Foro per il cablaggio

della spina

SK-T

SF08/10-KT

(8.5)

(30)

(22)

(32.5)

(41.5)

(21)

(13)

(41.5)

(21)

(13)

SK-T

SK-TB

PLC

電源と直接接続しないでください！

Don’ t apply voltage

！

■配線例/Wiring Example

※無極性。UL仕様はクラス2でご使用ください。

No Polarity. Use class 2 in UL specification.

Keine Polarität. Verwenden Sie Klasse 2 in der UL-Spezifikation.

Aucune Polarité. Utilisez class 2 dans la spécification UL.

Nessuna Polarità. Utilizzare class 2 nelle specifiche UL.

Sin Polaridad. Utilice class 2 en la especificación UL.

Нет полярности. Используйте класс 2 в спецификации UL.

●ロータリスイッチ変更方法(SFのみ)

 Adjusting the Rotary Switch (SF model only)

■フラッシュパターン/Flash Pattern

①

②

④

⑤

M1T

※半面:製品正面が点灯します。

Half : The front half of the beacon in emitted.

Hälfte : Die Vorderseite des Produkts leuchtet auf.

Moitié : Le devant du produit s'allume.

Metà : La parte anteriore del prodotto si illumina.

Mitad : La parte frontal del producto se ilumina.

половина : Загорается передняя часть изделия.

English

Continuous

Blinking

Japanese

点灯

点滅

German

Kontinuierlich

Blinklicht

French

Continu

Clignotant

Italian

Continuo

Intermittente

Spanish

Continuo

Parpadeo

English

Power Supply Wire

Common

Buzzer

CH1

CH2

Japanese

電源線

共通線

ブザー

CH1

CH2

German

Netzkabel

Verbreitet

Summer

CH1

CH2

French

Fil d'alimentation

Commune

Avertisseur sonore

CH1

CH2

Italian

Cavo di alimentazione

Comune

Cicalino

CH1

CH2

Spanish

Cable de alimentación

Común

Zumbador

CH1

CH2

●翻訳(配線例)/Translation(Wiring Example)

●翻訳(フラッシュパターンSF)/Translation(Flash Pattern SF)

●翻訳(フラッシュパターンSL)/Translation(Flash Pattern SL)

電源線以外の線（信号線・共通線）には、電圧印加しないでください。故障します。

Apply voltage to Power Supply Wire only. Failure to comply will result in product damage.

Legen Sie nur Spannung an das Netzkabel an. Nichtbeachtung führt zu Produktschäden.

Appliquez une tension au Fil d'alimentation uniquement. Le non-respect de cette consigne endommagera le produit.

Applicare la tensione solo al cavo di alimentazione. La mancata osservanza comporterà danni al prodotto.

Aplique voltaje solo al cable de alimentación. El incumplimiento de las normas resultará en daños al producto.

Подайте напряжение только на Провод питания. Невыполнение этого требования может привести к повреждению продукта.

0.6W×2.6L×0.8D

③

●端子台配列/Terminal arrangement

ヒューズ/Fuse

接点/Contact

記号/Symbol

0.67s 0.5s

シングルフラッシュ/Single-flash

ダブルフラッシュ/Double-flash

トリプルフラッシュ/Triple-flash

サインカーブ/Pulse pattern

50ms 50ms 50ms

M2KT

電源線/Power Supply Wire

ブザー/

Buzzer

※1

※12-24V DC

電源線/Power Supply Wire

ブザー/Buzzer

※1

共通線/

Common

CH2

CH1

M1KT

電源線/Power Supply Wire

ブザー/Buzzer

※1

共通線/

Common

CH2

CH1

M2T

共通線/

Common

電源と直接接続しないでください！

Don’ t apply voltage

！

ブザー/Buzzer

※1

M1J

M2J

100V AC

紫/Purple

黄/Yellow

灰/Gray

電源線/Power Supply Wire

茶/Brown

黒/Black

灰/Gray

青/Blue

緑/Green

共通線/Common

電源線/Power Supply Wire

M2J

黒/Black

茶/Brown

灰/Gray

電源線/Power Supply Wire

紫/Purple

ブザー/Buzzer

※1

共通線/Common

茶/Brown

黄/Yellow

灰/Gray

青/Blue

緑/Green

電源と直接接続しないでください！

Do not Apply Voltage

共通線/Common

電源線/Power Supply Wire

CH2

CH1

ブザー/Buzzer

※1

＜注/NOTE＞

English

Off

Single

Double

Triple

flash

Rotating

Dim.(=Dimmed)

Half(=Half-side emitted)

Pulse

Japanese

消灯

シングル

ダブル

トリプル

フラッシュ

回転

減光

半面

サインカーブ

German

Abschalten

Single

Doppelt

Verdreifachen

Blitz

Drehung

Dimmed

Hälfte

Puls

French

Éteindre

Unique

Double

Tripler

Flash

Rotating

Variateur

Moitié

Pouls

Italian

Spegni

Singola

Doppia

Triplicare

Veloce

Rotazione

Oscuratore

Metà

Impulso

Spanish

Apagar

Soltera

Doble

Triple

Destello

Rotación

Regulador de intensidad

Mitad

Pulso

Rotary SW

Group 0

Group 9

Group 8

Group 7

Group 6

Group 5

Group 4

Group 3

Group 2

Group 1

配線/Wiring【CH1 / CH2】

CH1 ON / CH2 ONCH1 OFF / CH2 ONCH1 OFF / CH2 OFF CH1 ON / CH2 OFF

減光回転/Dim. Rotating(120RPM)

減光回転/Dim. Rotating(180RPM)

減光トリプルフラッシュ/ Dim. Triple-flash

回転/Rotating(180RPM)

トリプルフラッシュ/Triple-flash

減光半面トリプルフラッシュ/Dim. Half Triple

-flash

減光半面サインカーブ/Dim. Half Pulse pattern

減光半面回転/Dim. Half Rotating(60RPM)

減光半面回転/Dim. Half Rotating(120RPM)

減光半面回転/Dim. Half Rotating(180RPM)

トリプルフラッシュ/Triple-flash

サインカーブ/Pulse pattern

回転/Rotating(120RPM)

ダブルフラッシュ/Double-flash

半面トリプルフラッシュ/ Half Triple-flash

半面サインカーブ/Half Pulse pattern

半面回転/Half Rotating(60RPM)

半面回転/Half Rotating(120RPM)

半面回転/Half Rotating(180RPM)

消灯/Off

トリプルフラッシュ/Triple-flash

サインカーブ/Pulse pattern

回転/Rotating(60RPM)

回転/Rotating(120RPM)

回転/Rotating(180RPM)

回転/Rotating(120RPM)

回転/Rotating(180RPM)

トリプルフラッシュ/Triple-flash

回転/Rotating(60RPM)

シングルフラッシュ/Single-flash

減光トリプルフラッシュ/ Dim. Triple-flash

減光サインカーブ/Dim. Pulse pattern

減光回転/Dim. Rotating(60RPM)

減光回転/Dim. Rotating(120RPM)

減光回転/Dim. Rotating(180RPM)

配線/Wring【CH1/CH2】

CH1 OFF/ CH2 OFF

トリプルフラッシュ/Triple-flash (120 flashes per minute)

CH1 ON / CH2 OFF

CH1 OFF / CH2 ON

CH1 ON / CH2 ON

点滅/Blinking (180 flashes per minute)消灯/Off

M1J

CH2

CH1

※12-24V DC

100-240V AC

電源線/Power Supply Wire

100-240V AC

このサイズのマイナスドライバーをご使用ください。

Use a flat screwdriver with above length.

Verwenden Sie einen flachen Schraubendreher mit der obigen Länge.

Utilisez un tournevis plat de longueur supérieure.

Utilizzare un cacciavite piatto di lunghezza superiore.

Use un destornillador plano con la longitud anterior.

Используйте плоскую отвертку с длиной выше.

電源と直接接続しないでください！

Do not Apply Voltage

電源と直接接続しないでください！

Do not Apply Voltage

Russia

Провод питания

общий

Зуммер

CH1

CH2

Russia

Выключи

Один

двойной

тройной

вспышка

вращение

Диммер

половина

Пульс

Russia

непрерывный

моргание

点灯/Continuous

SKH-M1T(B)では、COMは使用できません。

COM cannot be used with SKH-M1T(B).

COM kann nicht mit SKH-M1T (B) verwendet werden.

COM ne peut pas être utilisé avec SKH-M1T (B).

COM non può essere utilizzato con SKH-M1T (B).

COM no se puede usar con SKH-M1T (B).

COM нельзя использовать с SKH-M1T (B).

接点およびヒューズの容量は、取扱説明書の配線方法をご確認ください。

Confirm the Wiring section in the INSTRUCTION MANUAL for details on Contact and Fuse capacity.

Überprüfe die Verkabelung in der BEDIENUNGSANLEITUNG auf die Kapazität der externen Kontakte und Sicherungen.

Vérifiez le câblage dans les INSTRUCTIONS D'UTILISATION pour la capacité des contacts externes et des fusibles.

Controllare il cablaggio nelle ISTRUZIONI PER L'USO per verificare la capacità dei contatti esterni e dei fusibili

Verifique el cableado en las INSTRUCCIONES DE USO para verificar la capacidad de los contactos y fusibles externos.

Проверьте проводку в руководстве по эксплуатации и проверьте мощность вместимостьи внешнего предохранителя.

※1ブザーなしの場合、配線は不要です。

For No Buzzer Model, do not require wiring.

Für das Modell ohne Summer ist keine Verkabelung erforderlich.

Pour le modèle sans buzzer, ne nécessite pas de câblage.

Per il modello No Buzzer, non è necessario il cablaggio.

Para el modelo sin timbre, no requiere cableado.

Для модели без зуммера не требуется проводка.

PLC（NPN トランジスタ)

PLC（NPN

Transistor

)

電源と直接接続しないでください！

Do not Apply Voltage

PLC

Contact

PLC

100-240V AC

Contact
