Side 1/5

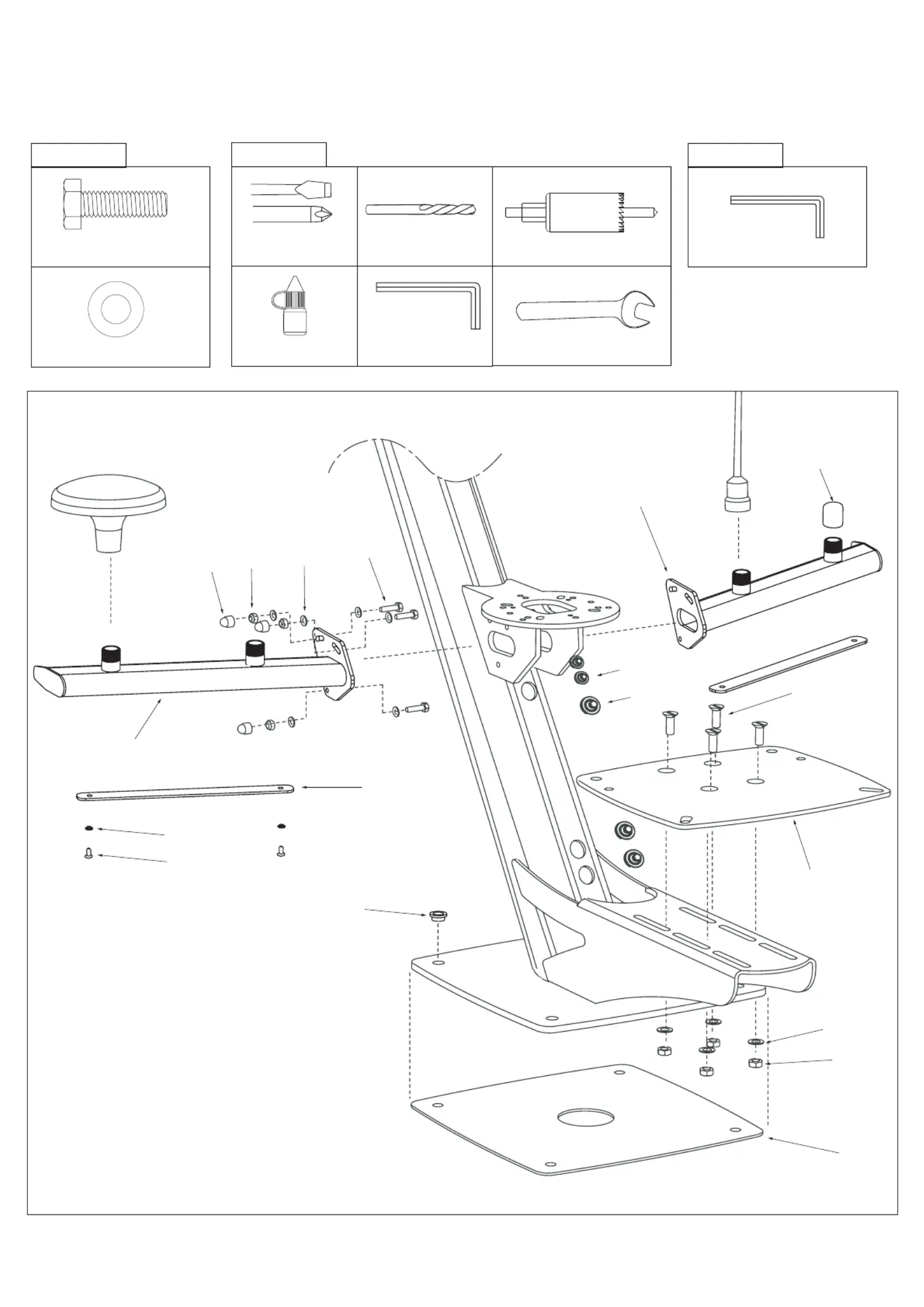

TAPERED MAST FOR RADAR AND STARLINK
PTM-R1-SL AND PTM-R2-SL
15-03-24 (Issue 1)
Installation Instructions
For further installation
and warranty information
please visit:
www.scanstrut.com
+1 860 308 1416
usasales@scanstrut.com
UK & International
+44 (0)1392531280
sales@scanstrut.com
X1
X1 X2

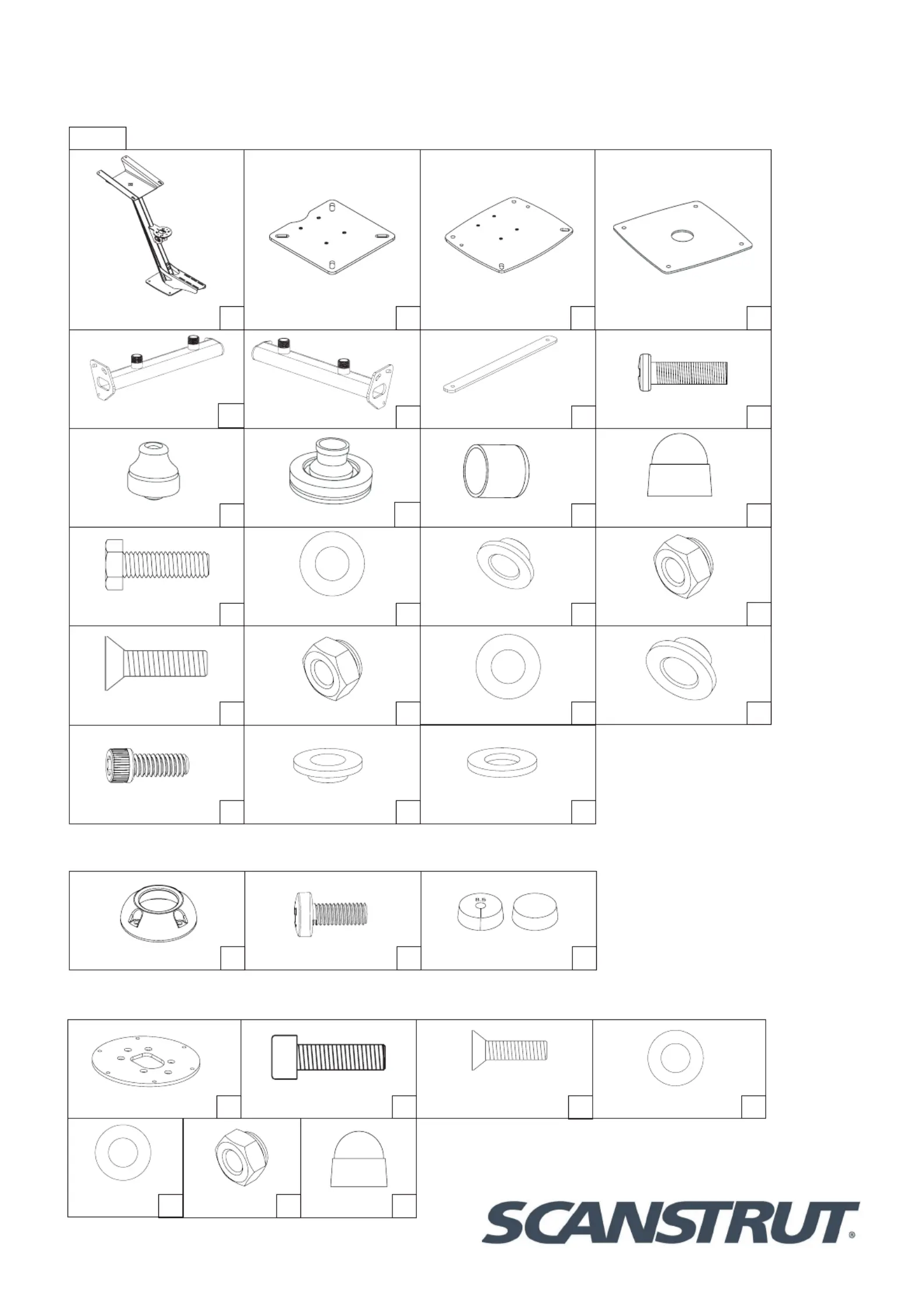

Part List
X1X1
X1
X6
X4
X4
X6
X4
X12 X4
X4
X6
X4
X3
X4
X1
X2
X4 X4
X4
60080
M8 Nut
64015
M8 Nyon Shoulder Washer
60065
M6 Washer
60085
M8 Washer
6004972
1/4 Stainless Steel Washer
65058
M5 Shoulder Washer
64004
M10 Shoulder washer
60060
M6 Nut
60068
M6 Nut cover
60510
M5x10mm Pan Head
19008
Base seal
610825
M8x25 CSK bolt
60637
1/4 x 5/8 Bolts
60621
M6x20 Hex Head bolt
101817
Ø16 Grommet
101804
Ø23 Grommet
PTM-1-S40 only PTM-2-S40 only
101818
Tube cap
X6
X6
X12
X1
X12 X12 X12
60065
M6 Washer
60060
M6 Nut
60702
M6 Nylon
Washer
10039
M100-200 plate
620620
M6x25mm Sockert head
60068
M6 Nut cover
610625
M6x25mm CSK bolt
FLIR M100/200 riser kit
60005574
PTM-003863
Cover plate
PTM-003782
PTM Wing RH
PTM-003848
PTM Wing LH
PTM-R-SL
Taper mast
DPT-R-PLATE-02
Mounting plate
DPT-R-PLATE-01
Mounting plate
X4 X4X4
DS30 Shell
DS30 Bungs
60402
M4 x 10 Bolt
TAPERED MAST FOR RADAR AND STARLINK
PTM-R1-SL AND PTM-R2-SL
15-03-24 (Issue 1)
Installation Instructions
PTM-003782
65085 x 4
PTM-003848
101818
DPT-R-PLATE-01
Or
DPT-R-PLATE-02
60510 x4
Apply thread lock to xing
60068
x6
60060
x6
60065
x12
60621
x6
610825 x4
101804 x3
101817 x2
PTM-003863
x2
64004
x4
60085 x4
60080 x4
64004
No. 5 allen key
Riser kit only
Tools Required
Flat Head and
Pozi screwdriver
Ø10mm (3/8 )
Drill Bit
Hole saw suitable for
cable routing
Spanner: 13mm x 1
10mm x 2
Tools Required
3/16 Allen Key
Thread Lock
A4 M10 Hex Head bolt
suitable for install
Parts Required
A4 M10 Washer
