Side 1/2

IMPORTANTE

Gli Flex Mount Pods sono compatibili solo con apparecchiature elettroniche navali come indicato nella più recente Guida ai

Prodotti Scanstrut – fatte salve eventuali modiche senza preavviso.

L’utilizzo con prodotti non approvati, o un sovraccarico, invalida qualsiasi garanzia.

Si declina qualsiasi responsabilità per danni causati da un’installazione erronea.

L’installazione e il montaggio devono essere ispezionati con regolarità per vericare la presenza di danni o di pezzi allentati.

Questo prodotto è stato studiato appositamente per il supporto di apparecchiature elettroniche navali approvate in normali

condizioni di navigazione.

Questo prodotto è stato studiato per essere montato sopra protezioni su piedistallo costruite in tubo di acciaio inossidabile di

diam. 25-33.7 mm, con pareti di 1,5 mm.

Per installazioni diverse da quelle qui indicate, si prega di consultare la direzione centrale di Scanstrut.

IMPORTANTE

Flex Mount Pods son compatibles únicamente con equipos electrónicos marinos según se establece en la última Guía de Produc-

tos Scanstrut– sujeto a cambios sin previo aviso.

El uso con productos no aprobados, o bajo exceso de carga, invalidará cualquier garantía.

No se aceptará ninguna responsabilidad por los daños causados por una instalación incorrecta.

La instalación y ensamblaje deberá inspeccionarse regularmente, comprobando cualquier evidencia de daños o piezas aojadas.

Este producto ha sido especícamente diseñado para el montaje de equipos electrónicos marinos aprobados bajo condiciones

normales de navegación.

Este producto está diseñado para encajar en guardas de pesetal fabricadas en tubos de acero inoxidable, Ø25-33.7mm [1”- 1.33”]

con un grosor de la pared de un mínimo de 1.5mm [1/16”].

Para instalaciones distintas a las establecidas aquí, consulte siempre a su distribuidor Scanstrut.

IMPORTANT

Flex Mount Pods are only compatible with marine electronics devices as stated in the latest Scanstrut Product Guide – subject

to change without prior notice.

Use with unapproved products, or overloading, invalidates any warranty.

No liability is accepted for damage caused by incorrect installation.

The installation and assembly must be regularly inspected for evidence of damage or loose parts.

This product has been designed specically for the mounting of approved marine electronics devices under normal boating

conditions.

This product is designed to be tted to pedestal guards manufactured from stainless steel tubing, Ø25-33.7mm [1”- 1.33”]

with wall thicknesses of 1.5mm[1/16”] minimum.

For installations that differ from those stated here, please consult Scanstrut head ofce.

IMPORTANT

Les Boîtiers de Barre à roue sont uniquement compatibles avec les appareils d’électronique marine repris dans le dernier

Guide Produits Scanstrut – sujet à Modication sans préavis.

L’usage des avec des produits non validés, ou la surcharge, annulent toute garantie.

Scanstrut déclinent toute responsabilité pour les dégats résultant d’une installation incorrecte.

L’installation et l’assemblage doivent être inspectés régulièrement an de déceler des dégats ou des pièces désserrées.

Ce produit a été spéciquement conçu pour le montage d’appareils d’électronique marine approuvés dans des conditions de

navigation normales.

Ce produit est conçu pour un montage sur pied ou chandelier en tube inox de Ø25mm et 33.7mm [1” et 1.33”], d’une

épaisseur de 1.5mm[1/16”] minimum.

Pour les installations différentes de celles reprises ici, veuillez contacter le siège social de Scanstrut.

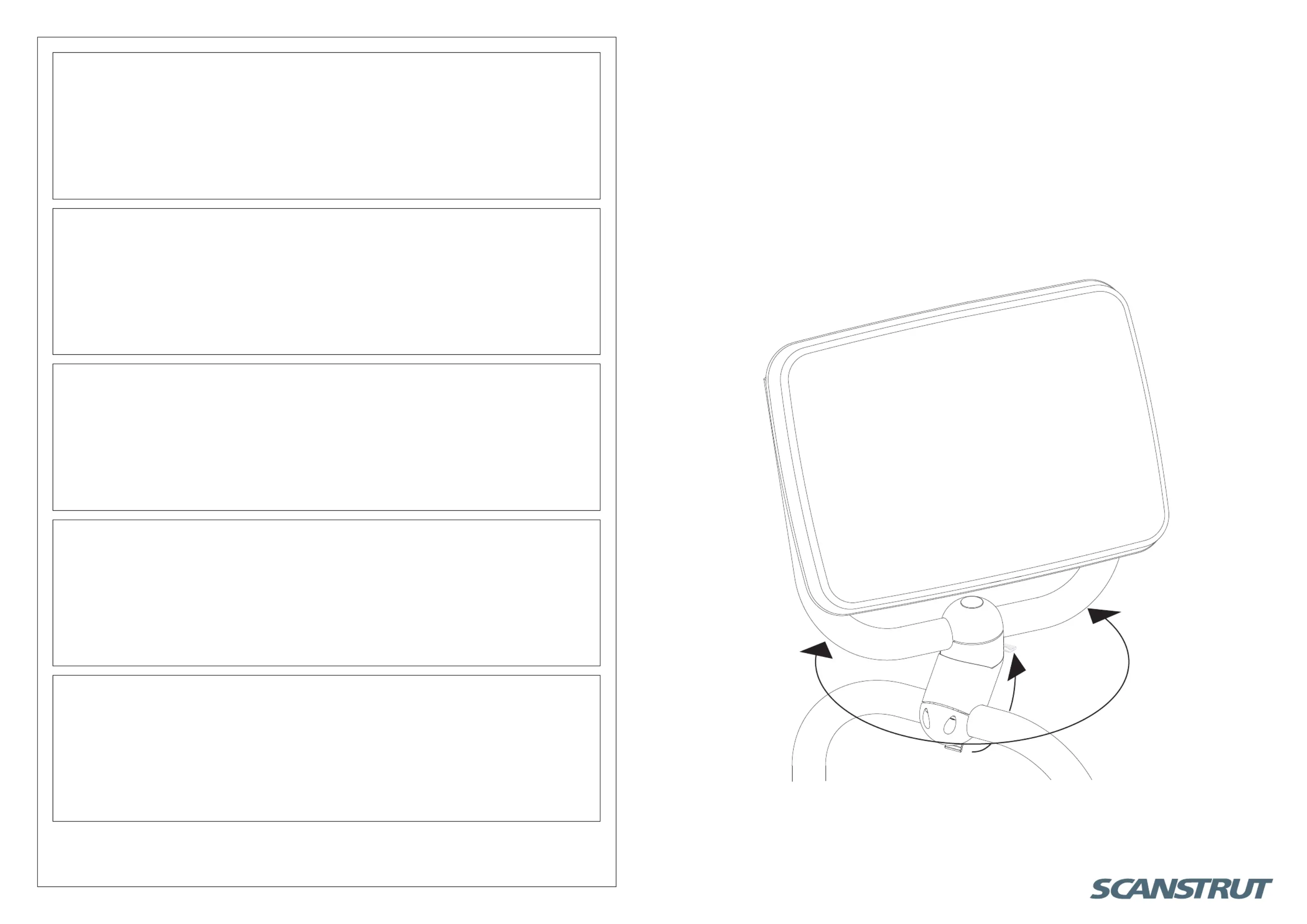

Scanstrut Scanpod Installation Instructions

FLEX MOUNT POD

FM-1 & FM-2

WICHTIG

Steuerhalterungen sind nur mit Elektronikgeräten für die Schifffahrt kompatibel, wie in der aktuellen Scanstrut Produktübersicht

erwähnt. Änderungen ohne vorherige Ankündigung vorbehalten.

Durch die Verwendung mit nicht genehmigten Produkten bzw. durch Überlastung wird jegliche Garantie ungültig.

Für Schäden aufgrund unsachgemäßen Einbaus wird keine Haftung übernommen.

Der Anbau und die Baueinheit müssen regelmäßig auf Anzeichen von Schäden oder lockere Teile geprüft werden.

Dieses Produkt wurde spezisch für die Befestigung genehmigter Elektronikgeräte für die Schifffahrt unter normalen Boots-

fahrtsbedingungen entwickelt.

Dieses Produkt ist für die Montage an einem Säulenschutz aus Edelstahlrohr, Ø25 -33.7 mm [1”- 1,33”] mit einer Wandstärke

von mindestens 1,5 mm [1/16”].

Für andere Anbauten als die hier genannten wenden Sie sich bitte an die Scanstrut Zentrale.

Scanstrut Ltd. 5 Darts Business Park, Clyst St. George, Exeter, EX3 0QH

Tel: +44 (0) 1392 531280 E-mail: sales@scanstrut.com

www.scanstrut.com

ø24mm

(0.94”)

ø16mm

(0.62”)

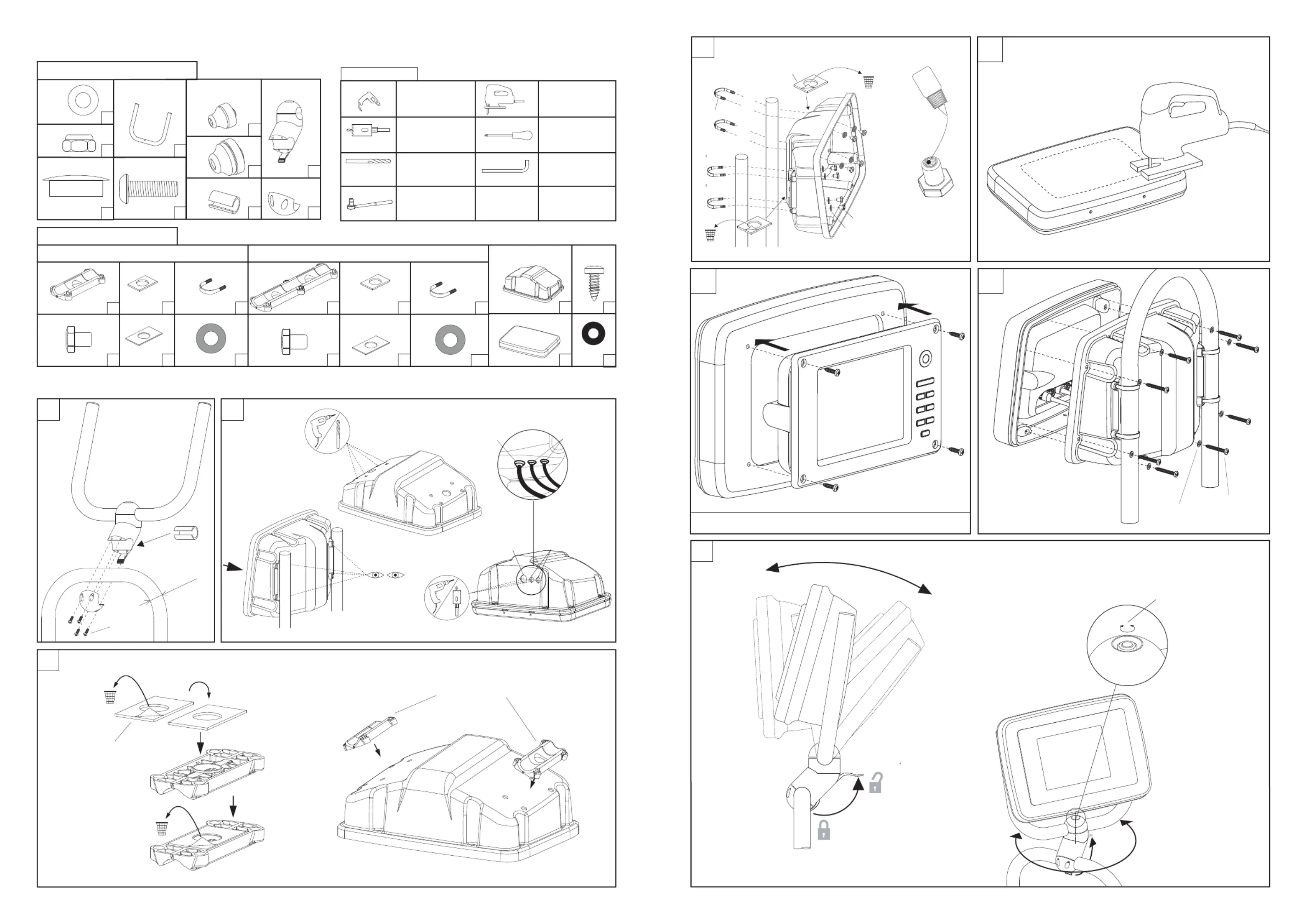

3 Cable Installation

ø9.5mm (3/8”)

Suggested Routing (3 Cables)

1 x 101819

2 x 101817

190SPH4

10SPSADDLE

Tuning Nut

(13mm/ 0.51”)

8x 60452

8x 60547

2x 190SPH3

4x 60453

60452 x8

ø25mm (1”)

Adapter

ø32mm

(1.25”)

4x 60516

8 x 60548

8 x 60549

Refer to electronics manufacturer’s instructions.

Posidrive No. 3

Screwdriver

Power drill

Tools Required

Hole Saw

ø16mm (5/8”),

ø24mm (15/16”)

13mm Socket

Wrench

ø9.5mm drill

3mm Allen Key

Jigsaw/Spiral

Saw

101817

Parts List - Flex Mount Accessory

60516

Main Body Clamp

Pod Front

Pod Back

60549

SPH-8, 9, 3i, 4i, 4xi

190SPH3

10SPSADDLE - S

190SPH4

4 x 60453

60452

60547

190SPH3

10SPSADDLE - L

12 x 60452

12 x 60547

60453

190SPH4

60548/

60541*

Bottom Clamp

Adapter

101819

17SPF-RAIL-8 or -11

60085

60080

60525

Parts List - Helm POD

SPH-12, 13

x12

Scanstrut Scanpod Installation Instructions

FLEX Mount FM-1 & FM-2

07-12-20 Issue B

60548 - SPH-3i, 4i, 4xi

60541 - SPH-9, 12, 13
