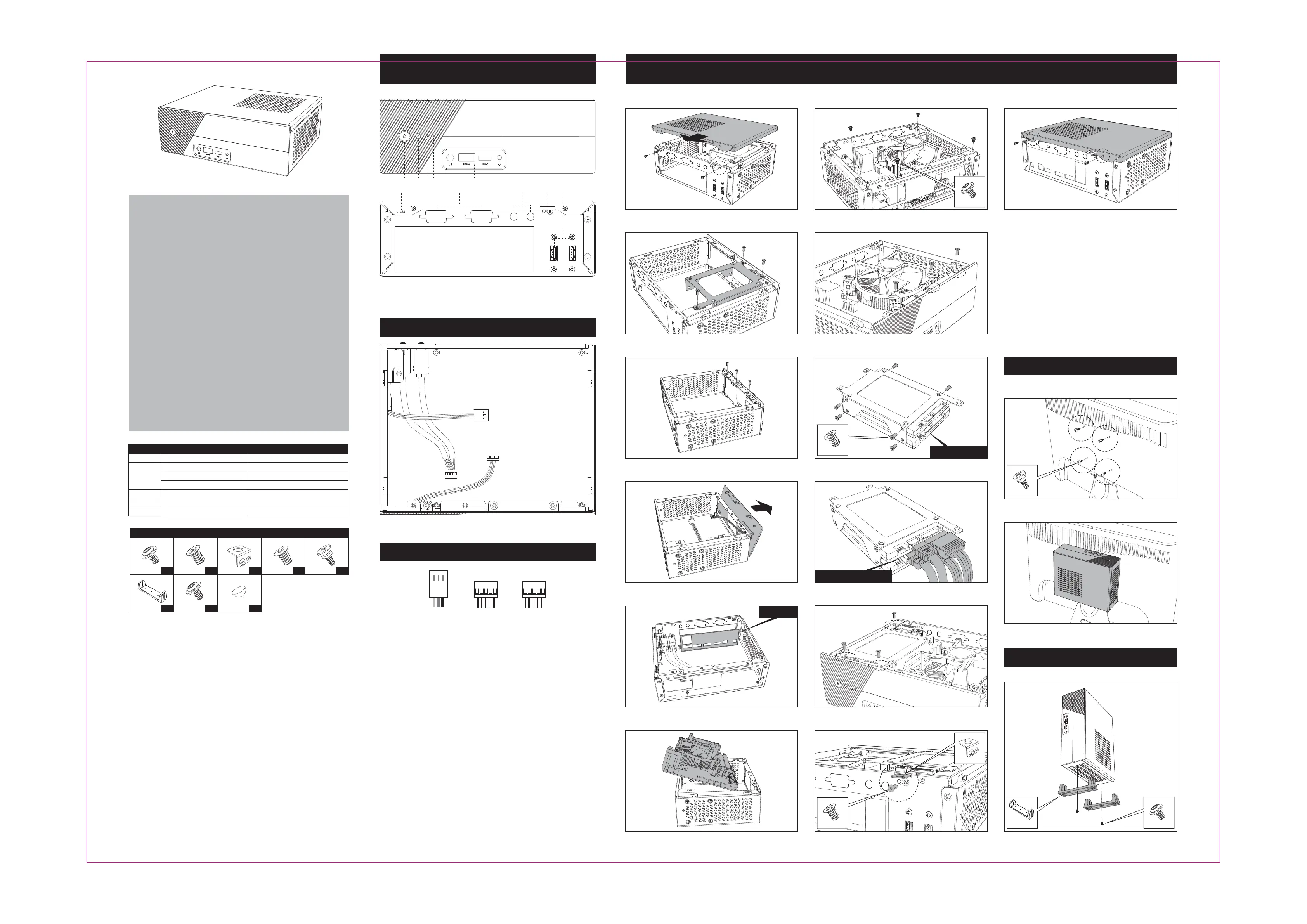

User manual

CAUTION

Electrostatic discharge (ESD) can damage system components. If an ESD-controlled workstation is not available, wear an antistatic

wrist strap or touch an earthed surface before handling any PC components.

WARNING

Please be careful when unpacking and setting up this product as metal edges can cause injury if not handled with care.

ATTENTION

Une décharge électrostatique (ESD) risque d’endommager les composants du système. Si vous ne disposez pas d’une station de travail

avec protection contre l’ESD, portez un bracelet antistatique ou touchez une surface reliée à la terre avant de manipuler les

composants de l’ordinateur.

AVERTISSEMENT

Faites attention lors du déballage et de l’installation de ce produit car il comporte des coins métalliques coupants qui risquent de vous

blesser s’ils ne sont pas manipulés avec soin.

Vorsicht:

Elektrostatische Entladungen (ESD – Electrostatic discharge) kann Systemkomponenten beschädigen. Sollte ein ESD geschützter

Arbeitsplatz nicht vorhanden sein, tragen Sie ein antistatisches Armband or berühren Sie eine geerdete Oberfläche bevor Sie mit den

Arbeiten am Computer beginnen.

Warnung

Seien Sie vorsichtig beim Auspacken und beim Aufbau dieses Produktes. Scharfe Metallkanten könnten Verletzungen hervorrufen

wenn ohne die nötige Vorsicht vorgegangen wird.

CUIDADO

Descargas electrostáticas (ESD) pueden dañar los componentes de su sistema. Si no puede disponer de una estación de trabajo libre

de electrostática, use una muñequera antiestática o toque una superficie que haga tierra antes de manipular los componentes del

ordenador.

PELIGRO

Por favor sea cuidadoso cuando desempaquete y ensamble este producto. Los filos de metal pueden causarle cortes o heridas si no

son manipulados adecuadamente.

CUIDADO

Descargas Eletroestáticas (ESD) podem danificar componentes do PC. Caso não tenha uma bancada específica disponível, utilize uma

pulseira anti-estática ou toque uma superfície aterrada antes de manusear qualquer componente.

ATENÇÃO

Por favor tenha cuidado ao desembrulhar e montar este produto, as extremidades de metal podem machucar, caso o mesmo não

seja manuseado com cuidado.

注意

静電気放電（ESD）は電子部品・機器に損傷を与えることがあります。

本製品の取付け作業を行う前に、必ず静電気除去作業を行ってください。

静電気防止袋もしくは静電気防止用ストラップを着用して、取付け作業を行ってください。

警告

金属の角（エッジ）部分でケガをする恐れがありますので、

本製品を開梱後、セットアップする際には、くれぐれも十分ご注意ください。

注意

靜電放電(ESD)可能會損壞系統元件，請使用低ESD工作站。若無法取得此類工作站，請先穿戴防靜電脘帶或碰觸地表面，

再拿取任何電腦組件。

警告

開箱及安裝中請小心取用，避免被金属邊緣割傷。

Front & rear panel layout

Internal layout

VESA mounting instructions

Foot stand instructions

Internal cable connectors

① Power button ② Reset button ③ Power LED ④ Hard Drive LED

⑤ Front I/O opening ⑥ Kensington lock hole ⑦ Serial port openings

⑧ Antenna fitting holes ⑨ Locking plate hole ⑩ USB 2.0 port

Installation

① ② ③④ ⑤

Connect the case internal cable connectors to the corresponding motherboard headers.

NOTE : If the connectors are not apparent on the board consult your motherboard manual.

Connecting the panel to the wrong headers may result in motherboard damage.

Branchez les connecteurs de câble internes du boîtier aux embases de carte mère

correspondantes.

REMARQUE : Si les connecteurs ne sont pas apparents sur la carte, consultez le manuel de

votre carte mère. Si vous connectez le panneau aux mauvaises embases cela risque

d’endommager la carte mère.

Schließen Sie die Gehäuseinternen Kabel-Anschlüsse an die entsprechenden

Motherboard-Anschlüße.

HINWEIS: Wenn die Anschlüsse auf dem Motherboard nicht ersichtlich sind, schauen Sie

bitte in ihren Motherboard-Handbuch nach. Ein Anschluss des Panels an die falschen

Anschlüße kann dazu führen, dass das Motherboard beschädigt wird.

Conecte los conectores de los cables del interior de la carcasa en los correspondientes

cabezales de la placa base.

NOTA: Si los conectores no aparecen en la placa, consulte el manual de la placa base La

conexión del panel en los cabezales equivocados podría dañar la placa base.

Conecte os cabos internos do gabinete, nas entradas correspondentes da placa-mãe.

NOTA : No caso das entradas não estarem marcadas na placa-mãe, consulte o manual da

mesma. Conectar os cabos numa entrada errada, pode danificar a placa-mãe.

ご使用になるマザーボードのマニュアルを参照しケースの各コネクタケーブルを接続し

ます。

注:間違ってマザーボードに接続するとマザーボードに損傷を与える恐れがあります。

必ず、ご使用になるマザーボードのマニュアルをご確認ください。

根据圖示說明,將机箱線材插在相對應的端子上。

注意: 如果在主板上沒看到相對應的端子,請參考主板之使用說明。如果線材接錯,有可能造

成主板損坏。

󱤎

󱤐

󱤏

󱤑

3-pin fan USB 2.0

(2.0mm pitch)

Front panel 9-pin

I/O shield

󱤎Front panel PCB 󱤏5cm fan 󱤐Internal USB 2.0 cable

󱤑M/B mounting standoffs

2.5” HDD / SSD

SATA & power cable

①

②

③

④

⑦

⑤

2017.11.V2

⑥

⑥ ⑦ ⑧ ⑩⑨

① Motherboard Screws (M3) ② 2.5” HDD/SSD screws (M3) ③ Locking plate

④ Locking plate screws (M3) ⑤ VESA mounting screws (M4) ⑥ Foot stand

⑦ Foot stand screws (M3) ⑧ Rubber pad

① Vis de carte mère (M3) ② Vis pour disque dur/SSD 2,5” (M3)

③ Plaque de verrouillage ④ Vis de la plaque de verrouillage (M3)

⑤ Vis de fixation VESA (M4) ⑥ Socle ⑦ Vis du socle (M3)

⑧ Tampon de caoutchouc

① Mainboard Schrauben (M3) ② 2,5” HDD/SSD Schrauben (M3) ③ Verschlussplatte

④ Schrauben für die Verschlussplatte (M3) ⑤ VESA-Montageschrauben (M4)

⑥ Ständer ⑦ Schrauben für Ständer (M3) ⑧ Gummi-Pad

① Parafusos para placa-mãe (M3) ② Parafusos para HDD/SSD 2.5” (M3)

③ Locking plate ④ Parafusos do Locking plate (M3)

⑤ parafusos para instalação no suporte VESA (M4) ⑥ Pés de apoio

⑦ Parafusos para pés de apoio (M3) ⑧ Pad emborrachado

① Tornillos para placa base (M3) ② Tornillos de 2.5” HDD/SSD (M3)

③ Placa de bloqueo ④ Tornillos de la placa de bloqueo (M3)

⑤ Tornillos de montaje VESA (M4) ⑥ Soporte de pie

⑦ Tornillos del soporte de pie (M3) ⑧ Almohadilla de goma

① マザーボード用ネジ (M3) ② 2.5” HDD/SSD 用ネジ (M3) ③ ロックプレート

④ ロックプレート用ねじ (M3) ⑤ VESA 取付用ネジ (M4) ⑥ フットスタンド

⑦ フットスタンド用ねじ (M3) ⑧ ゴムパッド

① 主板螺絲 (M3) ② 2.5” HDD/SSD 螺絲 (M3) ③ 机盖鎖板 ④ 机盖鎖板螺絲 (M3)

⑤ VESA安裝螺絲 (M4) ⑥ 腳座 ⑦ 腳座螺絲 (M3) ⑧ 橡膠腳墊

Contents

x4 x8 x1 x1 x4

x2x2

① ②

⑥ ⑦

⑧

③ ④ ⑤

Motherboard compatibility list

Brand

Asus

Gigabyte

MSI

Asrock

Model number

H110S1

H110S2

Q170S1 vPRO

GA-H110MSTX-HD3 (rev 1.0)

H110S HTPC PRO

H110M-STX

Remark

No USB pin header

No USB 2.0mm pitch pin header

B3 (515 x 364mm)

單色印刷，70g模造紙
