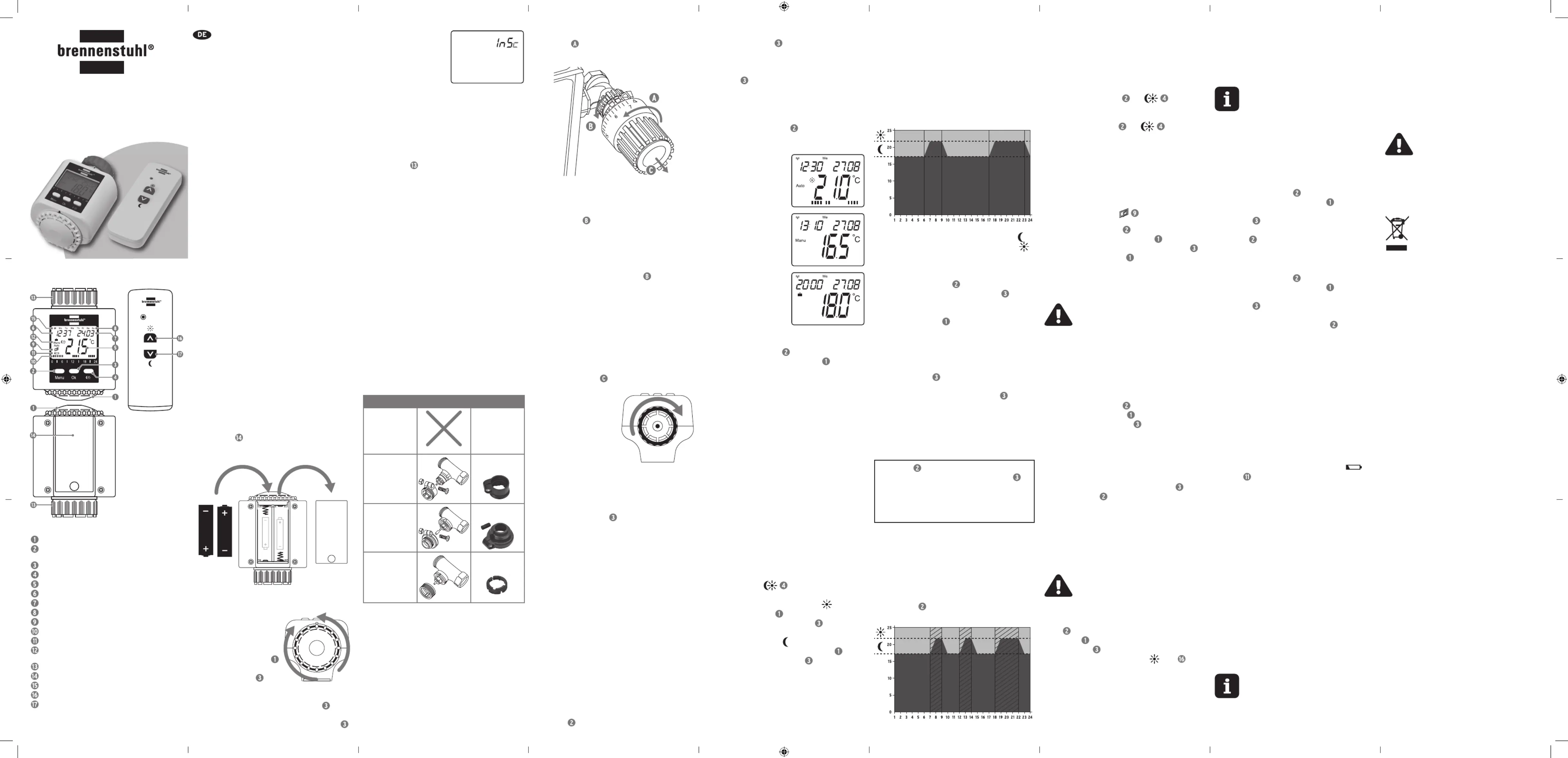

Funk-Heizkörperthermostat
FHT 433 mit Fernbedienung
Installations- und Bedienungsanleitung
Funk-Heizkörperthermostat
FHT 433 mit Fernbedienung
Hinweise zur Bedienungsanleitung
Lesen Sie die Bedienungsanleitung sorgfältig,
bevor Sie den Heizkörperthermostat in Betrieb nehmen.
Bewahren Sie die Bedienungsanleitung zum späteren
Artikel-Nummer: 1 29412 0
Heizkörperthermostat: 2 x LR6 / AA / Mignon 1,5 V
Batterie Fernbedienung: 1 x A 23 / 23 A / 12 V
Batterielebensdauer: ca. 1 - 1,5 Jahre
Gehäuseabmessungen: 95 x 67 x 60 mm
Anschluss Überwurfmutter: M30 x 1,5
Frequenzband: 433,05 MHz - 434,79 MHz
Betriebsfrequenz: 433,92 MHz
Max. Sendeleistung: 5 dBm≤
Achtung! Gefahr durch aggressive
Verwenden Sie zur Reinigung nie aggressive
oder scheuernde Reinigungsmittel. Reinigen Sie das
Gerät mit einem weichen, leicht feuchten Tuch und
mildem Reinigungsmittel. Stellen Sie vor der nächsten
Verwendung sicher, dass das Gerät vollständig
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · D-72074 Tübingen
4 rue de Bruxelles · F-67170 Bernolsheim
Blegistrasse 13 · CH-6340 Baar
Elektrogeräte nicht in den Hausmüll
werfen!
Gemäß Europäischer Richtlinie
2012/19/EU über Elektro- und Elektronik-
Altgeräte müssen verbrauchte Elektrowerkzeuge
getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden. Möglichkeiten
zur Entsorgung des ausgedienten Geräts erfahren
Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Betreiben Sie das Gerät nur in Innenräumen
und vermeiden Sie den Einfl uss von Feuchtigkeit
Jeder andere Einsatz, als in dieser Bedienungsanleitung
beschrieben, ist nicht bestimmungsgemäß und führt
zu Garantie- und Haftungsausschluss. Dies gilt auch für
Umbauten und Veränderungen. Der Heizkörperthermostat
ist ausschließlich für den privaten Gebrauch gedacht.
Das Gerät ist kein Spielzeug. Erlauben Sie Kindern nicht
damit zu spielen. Lassen Sie Verpackungsmaterial nicht
achtlos liegen, dies kann für Kinder zu einem gefährlichen
Das System ist nur zur Regelung von Heizkörpern
geeignet. Eine anderweitige Verwendung,
z.B. an Kühlanlagen oder Fußbodenheizungen etc.
Funktion des Funk-Heizkörperthermostat
Mit dem Funk-Heizkörperthermostat können Sie die
Raumtemperatur zeitgesteuert regulieren und
Heizphasen auf Ihre individuellen Bedürfnissen anpassen.
Die Raumtemperatur wir durch das Heizkörperventil über
den Funk-Heizungsthermostat gesteuert.
Taste Menu (Auto / Manuell / Urlaubsfunktion /
Taste Komfort / Absenktempertur
Anzeige „Fenster auf“-Funktion
Anzeige Auto Modus / Manuell /
Uhrzeit / Urlaubsfunktion
Überwurfmutter zur Montage am Heizungsventil
Anzeige „Funkmodul aktiv“
Taste Komforttemperatur (Fernbedienung)
Taste Absenktemperatur (Fernbedienung)
Batterien einlegen / wechseln
Zum einlegen / tauschen der Batterien, öffnen Sie den
auf der Unterseite des Heizkörper-
thermostats. Durch ziehen des Batteriedeckels nach
hinten kann das Batteriefach geöffnet werden.
Uhrzeit und Datum einstellen
Nach dem Einlegen der Batterie,
thermostat mit der Abfrage
Stellen Sie zuerst das Jahr
durch drehen des Handrads
ein und bestätigen Sie durch
Danach springt die Software in die nächste Übersicht
zur Einstellung des Monats. Stellen Sie den Monat ein
und bestätigen Sie ebenfalls mit der Taste OK ,
danach den Tag die Uhrzeit mit Stunde/Minute.
Bestätigen Sie jede Eingabe jeweils mit der Taste OK .
Die Montage des Heizkörperthermostats kann ohne
Ablassen von Heizungswasser erfolgen, da kein Eingriff
ins Heizungssystem nötig ist. Sie benötigen zur Montage
lediglich einen Schlitz- oder Kreuzschlitzschraubendreher.
Der Heizkörperthermostat ist mit einer Universal
und somit passend ohne Adapter für folgende Ventile:
Heizkörperventil Danfoss Adapterauswahl
Für einige Ventiltypen sind Adapter nötig,
weshalb im Lieferumfang 3 Adapter enthalten sind,
um den Funk-Heizkörperthermostat auf Ventile vom Typ
Danfoss RA, Danfoss RAV und Danfoss RAVL zu montieren.
• Vor der Montage den richtigen Adapter anhand
• Falls ein Adapter benötigt wird, den richtigen Adapter
aus der Tabelle wählen, Adapter auf das Ventil
schieben und drehen bis er spürbar einrastet.
• Wenn am Adapter vorgesehen, die Schraube
(Siehe komplette
Liste unter „Montage
am Heizkörper“)
Überwurfmutter im Uhrzeiger-
(Kein Werkzeug erforderlich!)
Nach erfolgreicher Installation des Funk-
Heizkörperthermostats am Heizungsventil muss sich
der Funk-Heizkörperthermostat in der Position befi n-Ins
den. Bestätigen Sie mit OK
Heizkörperthermostat die Adaptierfahrt durch (AdA).
Wenn die Adaptierfahrt erfolgreich war, wechselt der
Heizkörperthermostat in den normalen Betriebsmodus.
Bei einem Fehler während der Adaptierfahrt können
folgende Fehlermeldungen auf dem Display
F1 - Ventilantrieb schwergängig
Abhilfe: Installation prüfen, prüfen ob der
Ventilstift des Heizungsventils klemmt.
F2 - Stellbereich zu groß
Abhilfe: Befestigung des Heizkörperthermostats
F3 - Stellbereich zu klein
Abhilfe: Prüfen ob der Ventilstift klemmt.
Wird der Heizkörperthermostat nach der Adaptierfahrt
demontiert, kann der Heizkörperthermostat erneut in die
Installationsposition gebracht werden. Drücken Sie die
für ca. 3 sek. bis im Display erscheint, Pro
Betriebsmodus einstellen:
Durch drücken der Taste , kann zwischen Menu
3 verschiedenen Betriebs-Modus gewechselt werden:
Heizkörperthermotat regelt
die Temperatur wie sie vom
Das Wochenprogramm ist in
diesem Modus nicht aktiv.
Temperatur die über die Dauer
Drücken Sie die Taste für ca. 3 sek., das Display Menu
zeigt an. Durch drehen des Handrades können Pro
Sie unter folgenden Untermenüs auswählen:
Pro - Menü zum einstellen des Automatischen
dAt - Einstellung von Datum und Uhrzeit
AEr - Einstellung der „Fenster offen Funktion“
toF - Menü zur Einstellung der Offset Temperatur
res - Zurücksetzen des Heizkörperthermostats
in den Auslieferungszustand
rFS - Menü zum Anlernen der Fernbedienung
UnL - Löschen der angelernten Fernbedienung
aus dem Heizkörperthermostat
tEP - Anzeige der aktuellen Umgebungstemperatur
InS - Manuelles ausführen der Adaptierfahrt
Einstellen der Energiespartemperatur
Die Werkseitig eingestellten Temperaturen sind
für die Absenktemperatur 17.0 °C und für die
Komforttemperatur 21.0 °C.
Absenk- und Komforttemperatur für ca. 3 sek., bis das
Display auf die Komforttemperatur springt
die gewünschte Temperatur
ein und bestätigen Sie mit der Taste OK
Danach wechselt der Heizkörperthermostat zur Absenk-
bzw. Energiespartemperatur
Absenktemperatur durch drehen des Handrads ein
und bestätigen Sie mit der Taste OK
Einstellungen zu speichern.
Das Wochenprogramm ist im Auslieferungszustand
für die Tage Montag - Sonntag auf folgende
Schaltzeiten eingestellt:
Von 0:00 Uhr – 6:00 Uhr 17 °C
Von 6:00 Uhr – 9:00 Uhr 21 °C
Von 9:00 Uhr – 17:00 Uhr 17 °C
Von 17:00 Uhr – 23:00 Uhr 21 °C
Von 23:00 Uhr – 24:00 Uhr 17 °C
17 °C ist die voreingestellte Energiespartemperatur ( )
und 21 °C ist die voreingestellte Komforttemperatur (
Einstellen des automatischen
Drücken Sie die Taste für ca. 3 sek., bis das Menu
Display anzeigt. Drücken Sie die Taste Pro OK
ins Untermenü für die Einstellung des Wochenprogramms
Drehen Sie das Handrad um den gewünschten
Wochentag auszuwählen. Optional kann die komplette
Woche mit Mo-So, Mo-Fr und Sa-So oder jeder Tag einzeln
Wählen Sie z. B. den Wochentag Montag und bestätigen
Sie mit der Taste . Stellen Sie die Anfangszeit OK
für die 1. Heizphase ein: z. B. Montag von 07:00 – 09:00 Uhr
bestätigen Sie jede Eingabe mit der Taste . OK
Danach können Sie eine 2. Heizphase und wenn
gewünscht eine 3. Heizphase einstellen.
Für jede Heizphase ist eine individuelle
Temperatureinstellung möglich. Zu allen nicht belegten
Zeiten, wird die Raumtemperatur auf die eingestellte
Absenktemperatur von z. B. 17 °C abgesenkt.
Aktivieren der Kindersicherung /
Die Kindersicherung verhindert, dass Parameter des
Heizkörperthermostats durch Kinder oder versehentliches
Berühren verändert werden.
Um die Bediensperre zu aktivieren, drücken Sie
gleichzeitig die Taste Menu
erfolgreicher Sperrung wird im Display oben rechts LoC
angezeigt. Um die Bediensperre zu deaktivieren, drücken
Sie erneut die Taste Menu
LoC erlischt und das Datum wird wieder eingeblendet.
Fenster offen Funktion (AEr)
Wenn Sie ein Fenster öffnen und dadurch die Raum-
temperatur stark sinkt, schließt der Heizkörperthermostat
das Ventil, um Energie zu sparen. Fällt die Temperatur in 3
Minuten um 1,5 Grad, wird die Fenster offen Funktion
aktiviert. Wurde ein offenes Fenster erkannt, wird im
Display ein Fenster Symbol
Drücken Sie die Taste Menu
erscheint. Wählen Sie mit dem Handrad das
Untermenü und bestätigen Sie mit der Taste .AEr OK
Durch drehen des Handrades kann die Zeit eingestellt
werden (0 - 60 min), wie lange der Heizkörperthermostat
die Temperatur nach Erkennung des offenen Fensters
absenkt. Werksseitig ist der Heizkörperthermostat auf
Raumtemperatur Feinjustage (tof)
Im Heizkörperthermostat ist ein Temperatursensor
eingebaut, über den die Raumtemperatur gemessen wird.
Befi ndet sich der Heizkörper unter einem Fensterbrett
oder einer Nische kann es sein, dass die gemessene
Temperatur von der Raumtemperatur abweicht.
Drücken Sie die Taste Menu
Wählen Sie über das Handrad
bestätigen Sie mit der Taste OK
Sie können die Offset Temperatur um +/- 3.5 °C anpassen.
Werkseitig ist die Offset Temperatur auf 0.0 °C eingestellt.
Ist es im Raum zu warm, stellen Sie eine Temperatur im
„ “ Bereich z. B. - 1.5 °C ein, oder ist der Raum zu kalt, -
stellen Sie einen Offset im „ “ Bereich ein z.B. + 1.0 °C. +
Bestätigen Sie die Einstellung mit der Taste OK
gelangen Sie zurück zur Display
Fernbedienung anlernen (rFS)
Der Heizkörperthermostat verfügt zusätzlich über eine
433 MHz Fernbedienung. Über die Fernbedienung können
Sie den Heizkörperthermostat auf die Komfort- oder
Absenktemperatur einstellen.
Wird der nächste Schaltpunkt des Zeit- und
Wochenprogramms erreicht, wird der Wert
des Zeit- und Wochenprogramms übernommen.
Um die Fernbedienung anzulernen, drücken Sie die Taste
bis im Display erscheint. Wählen Sie über Pro
das Handrad das Untermenü und bestätigen Sie rFS
mit der Taste . Im Display läuft eine Zeit von 30 sek. OK
ab, in dieser Zeit drücken Sie bitte die
der Fernbedienung zum anlernen. Jetzt ist die Fern-
bedienung am Heizkörperthermostat angelernt. Am
Heizkörperthermostat können bis zu 3 Fernbedienungen
angelernt werden. Ist der Speicher voll, wird beim 4.
Anlernen einer Fernbedienung im Display angezeigt. Err
Gehen Sie zum Punkt „Fernbedienung ablernen“ um die im
Speicher enthaltenen Fernbedienungen zu löschen.
Alle Fernbedienungen ablernen (UnL)
Drücken Sie die Taste bis im Display Menu Pro
angezeigt wird. Drehen Sie das Handrad
Untermenü angezeigt wird und bestätigen Sie mit UnL
. Danach sind alle angelernten
Fernbedienungen gelöscht. Zurück gelangen Sie mit der
Anzeigen der aktuellen Raumtemperatur
Drücken Sie die Taste bis im Display Menu Pro
angezeigt wird. Drehen Sie das Handrad bis das
Untermenü angezeigt wird und bestätigen Sie mit tEP
der Taste . Auf dem Display wird die aktuelle OK
Raumtemperatur für 30 sek. angezeigt. Um das Menü
zu verlassen, drücken Sie die Taste Menu
Wenn das Ventil innerhalb von 1 Woche nicht einmal
vollständig geöffnet wurde, öffnet der Heizkörper-
thermostat automatisch sonntags kurzzeitig das Ventil
um ein Festsitzen zu verhindern.
Sinkt die Raumtemperatur unter 4 °C öffnet der
Heizkörperthermostat das Heizungsventil bis im Raum
wieder 6 °C erreicht werden. Damit wird verhindert,
dass der Heizkörper einfriert.
Wenn im Display das Symbol für leere Batterien
, muss die Batterie am Heizkörperthermostat
schnellstmöglich ersetzt werden. Wenn das Symbol das
erste Mal angezeigt wird, hält die Batterie noch ca. 1,5
Wochen. Nach dem Entfernen der Batterie hält der
Heizkörperthermostat die Daten für ca. 5 Minuten um
die Batterie zu tauschen. Den Batteriestatus der
Fernbedienung sehen Sie anhand der LED.
Diese Funktion ist nur im Modus Auto aktiv.
Die Funk-Übertragung wird auf einem
nicht exklusiven 433 MHz Übertragungsweg
realisiert, weshalb Störungen nicht ausgeschlossen
werden können. Die Reichweite in Gebäuden kann
stark von der im Freifeld abweichen.
Hiermit erklären wir, die Firma Hugo Brennenstuhl GmbH
& Co. KG, dass der Funkanlagentyp FHT 433 der Richtlinie
2014/53/EU und 2011/65/EU (RoHS II) entspricht.
Der vollständige Text der EU-Konformitätserklärung ist
unter der folgenden Internetadresse verfügbar:
www.brennenstuhl.com/konformitaetserklaerung/

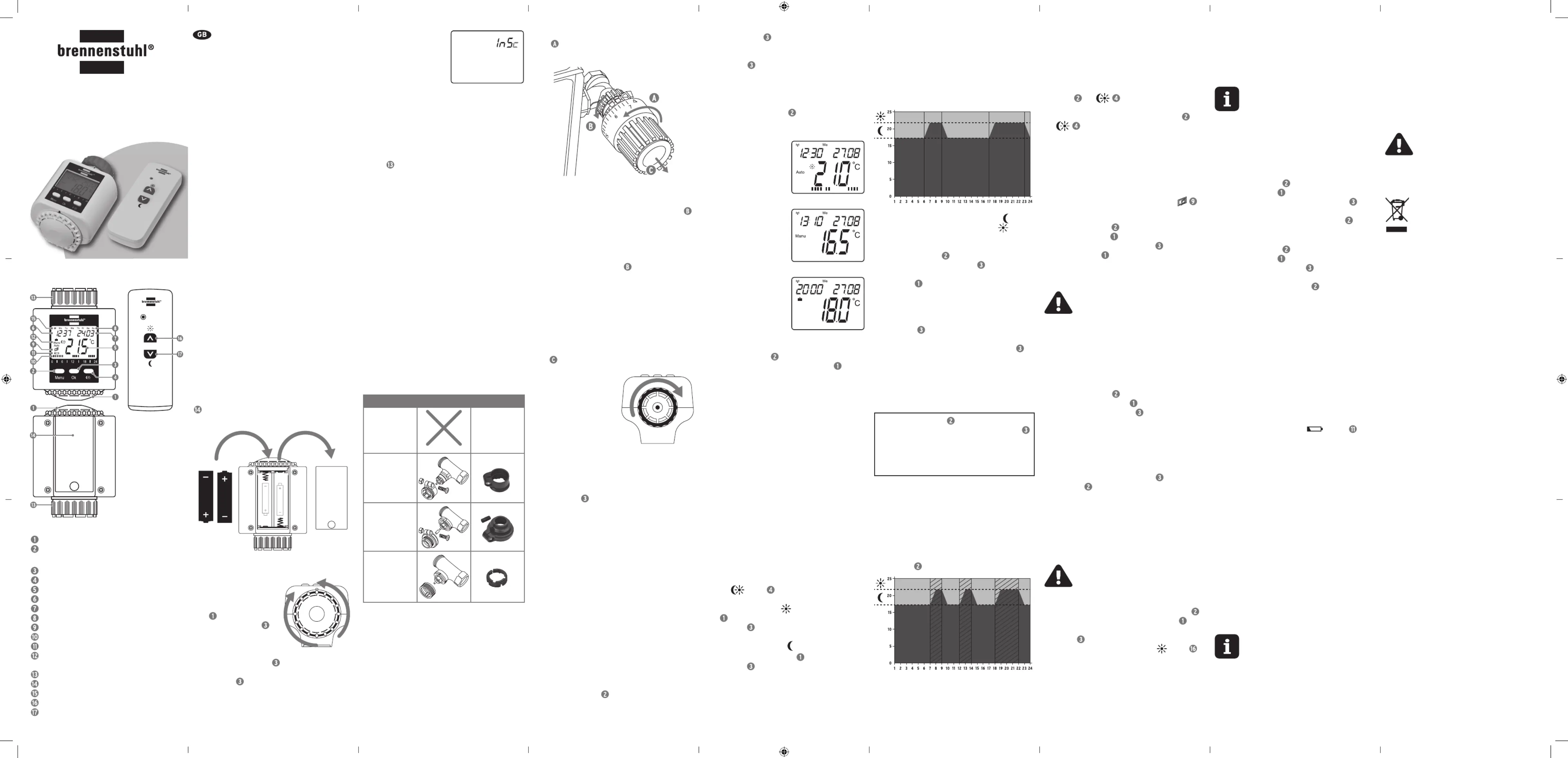

Oberseite
Unterseite
Fernbedienung
Nach Abschluss der Eingaben
Heizkörperthermostats in die
Installationsposition und zeigt
nach Erreichen der Position
Demontage des Original Heizungsreglers
Es gibt viele verschiedene Heizungsventile und
somit auch viele unterschiedliche Befestigungssysteme.
Wenn möglich verwenden Sie zur Demontage die Original
Anleitung des Heizkörperthermostat.
Die hier beschriebenen Demontage Anweisungen
treffen unter Umständen nicht immer zu.
Bei Demontage Problemen kontaktieren Sie bitte
drehen Sie das Handrad bis zum Untermenü . InS
Heizkörperthermostat in die Installationsposition
gefahren. Montieren Sie jetzt den Heizkörperthermostat
auf das Heizungsventil und drücken Sie anschließend
. Die Adaptierfahrt wird erneut
durchgeführt, anschließend wechselt der
Heizkörperthermostat in den normalen Betriebsmodus.
Drehen Sie den Original Heizungsregler zuerst auf den
Das Ventil wird komplett geöffnet und der Regler
drückt nicht mehr auf den Ventilstift.
Verschiedene Demontage Möglichkeiten:
Schrauben Sie die Überwurfmutter gegen den
Sie können so befestigte Thermostatköpfe einfach lösen,
indem Sie den Verschluss / Überwurfmutter ein klein
wenig gegen den Uhrzeigersinn drehen
Danach können Sie den Thermostatkopf abnehmen.
Der Thermostatkopf wird durch einen Befestigungsring
gehalten, der mit einer Schraube zusammengehalten wird.
Lösen Sie die Schraube und nehmen Sie den
Thermostatkopf vom Ventil ab.
Verschraubung mit Madenschraube
Lösen Sie die Madenschraube und nehmen Sie
Mit zusätzlicher Hardware
Brematic Home Automation
Gateway 433
(Art.-Nr. 1 29410 0) kann der Heizkörper-
thermostat zusätzlich über eine App gesteuert werden.
Hinweis: Um die Batterielaufzeit zu
verlängern, werden Signale der Fernbedienung
nicht sofort vom Heizkörperthermostat
übernommen. Beim Drücken der Fernbedienung leuchtet
die rote LED für 10 sek. In dieser Zeit wird der Befehl vom
Heizkörperthermostat übernommen und über einen
kurzen Ton vom Heizkörperthermostat bestätigt.
Erst danach kann der nächste Befehl an den
Heizkörperthermostat gesendet werden.
im Display erscheint bestätigen mit ¬ Pro ¬ OK
Wochentag einstellen bestätigen mit ¬ ¬ OK
1. Heizphase Startzeit einstellen bestätigen mit ¬ ¬ OK
¬ 1. Heizphase Stoppzeit einstellen bestätigen mit ¬ OK
¬ Temperatur einstellen bestätigen mit ¬ OK
Programmierung der 2. Heizphase …
Der Heizkörperthermostat verfügt über 3 Heizphasen
am Tag. Wird eine Heizphase nicht benötigt, stellen Sie
z. B. die Startzeit 12:00 Uhr und Stoppzeit 12:00 Uhr ein.
Im Display wird angezeigt, somit ist diese Heizphase oFF
inaktiv. Bitte beachten Sie, dass die min. Temperatur 5
°C und die max. Temperatur 28 °C beträgt. Drücken Sie
um in die Display Hauptansicht zu
Temp. °C
1. Heizphase
1st heating phase
2. Heizphase
2nd heating phase
3. Heizphase
3rd heating phase
022016 BA_Brematic Heizkörperthermostat.indd 1 08.06.17 08:59
