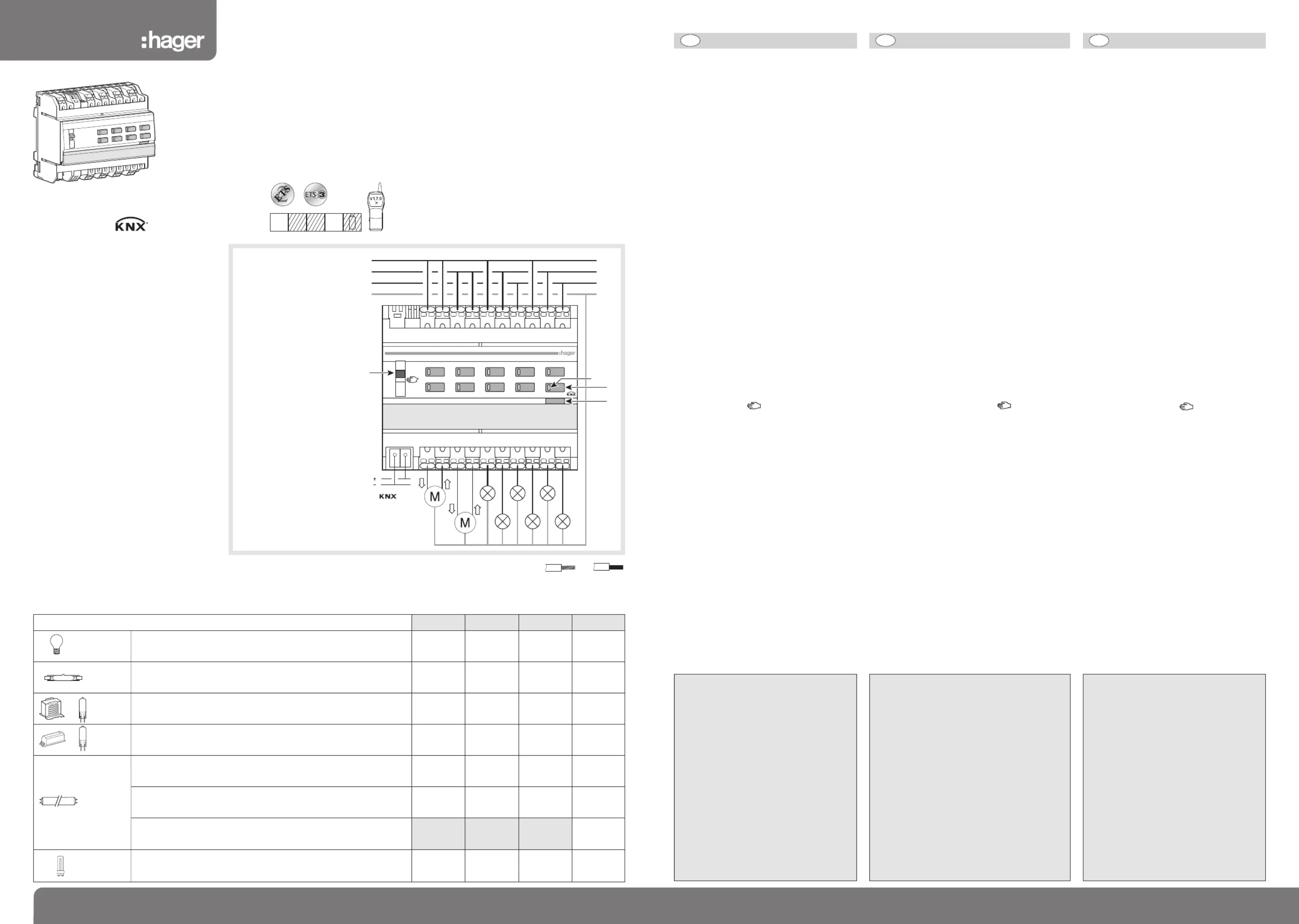

1 6T 7226.d
6T 7226.d
FR DE GB
¢
Module 10 sorties Notice d’instructions
£
Schaltausgang 10-fach Bedienungsanleitung
§
Output module 10-fold User instructions
•
ß
RFTP
Bus
30 V
tebis
capacitive
load
TXA207A : 10x4A 230 V~ TXA207C : 10x16 A 230 V~
TXA207B : 10x10 A 230 V~ TXA207D : 10x16 A 230 V~
TXA207C 10x16A
30V DC
-
+
Bus
auto
C8
C7
C10C10
C9C9
13
15
C7 C8
17
C9
19
C10
14
16
18 20
C7 C8 C9 C10
7
9
C4 C5
11
C6
8
10
12
C4 C5 C6
C2
C1
C4C4
C3C3
C6C6
C5C5
1
3
C1 C2
5
C3
2
4
6
C1 C2 C3
L3
L2
L1
N
➀
•
Commutateur Auto/Manu
• Schalter Auto/Manu
• Auto/Manu switch
➁
• Voyants d’état
• Kontrollleuchten
• Indicators state
➂
• Boutons poussoirs de
commande locale
• Taster zur lokalen
Ansteuerung
• Local command
push-button
➅
• Bouton poussoir lumineux
d’adressage physique
• Leuchttaster zur
physikalischen Adressierung
• Physical addressing lighted
push-button
➀
➅
➂
➁
Raccordement
Anschlußkapazität
Electrical connection 0,75 mm
2
—> 2,5 mm
2
Caractéristiques techniques
Technische Daten
Technical characteristics
Tension d’alimentation
Versorgungsspannung
Supply voltage 30 V DC
Dissipation maximale
Maximale Verlustleistung
Max. power Dissipation 15 W
Intervalle minimum entre 2 commutations
successives
- de l'ensemble des 10 relais de sorties
2 s
- d'un relais de sortie
250ms
Mindestintervall zwischen 2 aufeinander
folgenden Schaltvorgängen:
- aller 10 Ausgangsrelais:
2 s
- eines Ausgangsrelais:
250ms
Minimum time between 2 switching
operations in series:
- of all 10 output relays:
2 s
- of one output relay:
250ms
Encombrement
Abmessung
Dimensions 6 x 17,5 mm
Indice de protection
Schutzart
Protection class IP 30
T° de fonctionnement
Betriebstemperatur
Operating temperature 0 °C —> + 45 °C
T° de stockage
Lagertemperatur
Storage temperature - 20 °C —> + 70 °C
Type de charges/Lasttyp/Load type
TXA207A TXA207B TXA207C TXA207D
Lampes à incandescence
230 V쓒Glühlampen 800 W 1200 W 2300 W 2300 W
Incandescent lamps
Lampes halogènes
230 V쓒Halogenlampen 800 W 1200 W 2300 W 2300 W
Halogen lamps
12V DC
Transformateur ferromagnétique
24V DC
Konventioneller Transformator 800 W 1200 W 1600 W 1600 W
Conventional transformer
12V DC
Transformateur électronique
24V DC
Elekronischer Transformator 800 W 1000 W 1200 W 1200 W
Electronic transformer
Tubes fluorescents non compensé
Leuchstofflampen ohne Vorschaltgerät 800 W 1000 W 1200 W 1200 W
Fluorescent tubes non compensated
Tubes fluorescents pour ballast électronique (mono ou duo)
230 V Leuchstofflampen mit EVG (mono oder duo) 12 x 36 W 15 x 36 W 20 x 36 W 20 x 36 W쓒
Fluorescent tubes for electronic ballast (mono or duo)
Tubes fluorescents compensés en parallèle
1500 W
Leuchstofflampen mit konventionellen Vorschaltgerät, Parallelschaltung
200 μF
Parallel compensated fluorescent tubes
Fluo compact
230 V Sparlampen 6 x 23 W 12 x 23 W 18 x 23 W 18 x 23 W쓒
Compact fluorescent
Norme NF EN 60669-1
Standard NF-EN 60669-2-1
Norm EN 50090-2-2
Die 10 fach-Ausgänge TXA207 ermöglichen das
Schalten von elektrischen Lasten über den KNX-
Bus. Diese Geräte gehören zum Tebis-Installations-
System. Sie dienen zur Ansteuerung von Geräten
wie Rollläden, Markisen, Jalousien usw., oder sons-
tiger Lasten aller Art, die sich über potentialfreie
Kontakte ansteuern lassen.
Funktionen
•
10 voneinander unabhängige Kanäle,
Ansteuerung über KNX-Bus.
•
10 potentialfreie Kontakte.
•
Zustandsanzeige der Ausgänge am Gerät.
•
Möglichkeit zur manuellen Ansteuerung der
Ausgänge über das Gerät gegeben.
Die genauen Funktionen dieser Geräte hängen von
der jeweiligen Konfiguration und den jeweiligen
Parametereinstellungen ab.
Einstellungen
•
TX100 V1.7.0 oder höher: Beschreibung in der
mit dem Konfigurationsgerät mitgelieferten
Bedienungsanleitung. Das Produkt wird als
Beleuchtungsprodukt durch das TX100 erkannt.
Rollläden können damit nicht gesteuert werden.
•
ETS: Anwendungssoftware TL207; (Beleuchtung
und Rollläden): Datenbank und Beschreibung
beim Hersteller erhältlich.Das Produkt kann die
Funktion Beleuchtung und Rollläden kombinieren.
Test und Inbetriebnahme
Nach dem Einschalten benötigt das Gerät eine
Anlaufzeit von 10 Sekunden, bevor er den ersten
Befehl senden kann.
Schalter Auto/Manu
➀
und Taster zur lokalen
Ansteuerung
➂
Steht der Schalter
➀
, auf ( ), können dieManu
an die Ausgänge angeschlossenen Lasten über die
Taster
➂
geschaltet werden.
Zum Konfigurieren des Gerätes hat der Schalter
➀
auf Auto zu stehen. Steht der Schalter
➀
auf Auto
sind die Taster
➂
deaktiviert und die Relais lassen
sich nur über den Bus KNX ansteuern.
Kontrollleuchten
➁
Die Kontrollleuchten
➁
geben den Zustand der
entsprechenden Ausgangsrelais an:
Leuchte ein = Relais geschlossen.
Ein Blinken aller Kontrollleuchten besagt, daß das
geladene Programm nicht mit dem Gerät kompatibel
ist.
Leuchttaster zur physikalischen Adressierung
➅
Drücken Sie den Leuchttaster
➅
um die physikalische
Adressierung des Gerätes vorzunehmen oder das
Anliegen des Busses zu überprüfen:
Leuchte ein = Bus liegt an, physikalische
Adressierung läuft.
Achtung:
- Es ist bei allen Ausgängen auf die
Übereinstimmung der angeschlossenen Last
mit der parametrierten Betriebsart zu achten.
- Die beiden mit dem selben Rollläden
verbundenen Ausgänge sind an folgende
Klemmenpaare anzuschließen: C1-C2, C3-C4,
C5-C6, C7-C8, C9-C10.
- Einbau und Montage dürfen nur durch eine
Elektrofachkraft erfolgen.
- Installationsvorschriften zur Schutzmaßnahme
SELV beachten.
- Aus Sicherheitsgründen lassen sich die
Ausgangsrelais-Paare C1-C2, C3-C4, C5-C6,
C7-C8 und C9-C10 bei der ersten Inbetriebnahme
bzw. nach Reset nicht gleichzeitig im Handbetrieb
aktivieren.
- Im ETS-Konfigurationsmodus ist der gleichzeitige
Einsatz der 5 Kanäle zur Ansteuerung von
Jalousien verboten.
Les pilotes 10 sorties TXA207 sont des relais
permettant d’interfacer le Bus KNX avec des
charges électriques commandées en tout ou rien.
Ils font partie du système d’installation Tebis.
Ils permettent de commander de l’éclairage, des
ouvrants tels que volets roulants, stores à bannes,
stores à lamelles, etc. ou toute autre charge
commandée par un contact libre de potentiel.
Fonctions
•
10 voies indépendantes commandées par le
Bus KNX.
•
10 contacts libres de potentiel.
•
Visualisation de l’état des sorties sur le
produit.
•
Possibilité de commande manuelle des sorties
à partir du produit.
Les fonctions précises de ces produits dépendent
de la configuration et du paramétrage.
Configuration
•
TX100 V1.7.0 ou supérieure : description
détaillée dans la notice livrée avec le configura-
teur. Le produit est reconnu comme un produit
d’éclairage par le TX100. La commande de
volets roulants/stores n’est pas possible.
•
ETS : logiciel d’application TL207
(éclairage et volets roulants) : base de données
et descriptif disponibles chez le constructeur. Le
produit peut combiner la commande d’éclai-
rage et de volets roulants/stores.
Test et mise en service
Après mise sous tension, un délai d’attente de
10 secondes est nécessaire au produit pour
effectuer la première commande.
Commutateur Auto/Manu
➀
et boutons
poussoirs de commande locale
➂
En position ( ) du commutateur Manu
➀
,
les boutons poussoirs
➂
permettent de
commander les charges raccordées aux sorties.
Utilisez la position
Auto du commutateur
➀
en
mode exploitation ou pour configurer le
produit. En position
Auto du commutateur
➀
les boutons poussoirs
➂
sont inactifs et les
relais réagissent aux ordres provenant du bus
KNX.
Voyants d’état
➁
Les voyants
➁
indiquent l’état des relais de
sortie correspondants : allumé = relais fermé.
Un clignotement permanent de l’ensemble des
voyants indique le chargement d’un logiciel
d’application inapproprié.
Bouton poussoir lumineux d’adressage
physique
➅
Appuyez sur le bouton poussoir lumineux
➅
pour réaliser l’adressage physique du produit ou
vérifier la présence du bus :
voyant allumé = présence bus et produit en
adressage physique.
The 10-fold output module TXA207 are relays
designed to interface KNX Bus with
electric loads. They are part of the Tebis
installation system.
They can be used to control lighting, shutters,
blinds with awnings, blinds with slats, etc. or
any other load controlled by volt-free contacts.
Functions
•
10 independent channels controlled by KNX
Bus.
•
10 volt-free contacts.
•
Output states are displayed on the product.
•
Outputs can be controlled manually from the
product.
Detailled product features depend on its
configuration and settings.
Configuration
•
TX100 V1.7.0 or higher: detailed description is
included in user’s Instructions supplied with
the configurator. The product is recognized
as a lighting product by the TX100 tool.
Shutters/blinds control is not available.
•
ETS: application software TL207
(lighting and shutters): database and
description available from the manufacturer.
The product can both control lighting and
shutters/blinds.
Test and startup
After power on, a 10-sec delay is required
for the device to perform the first control
operation.
Auto/Manu switch
➀
and local command
push-button
➂
With switch
➀
in Manu ( ) position,
push-buttons
➂
control loads connected to
outputs. Use position of switch Auto
➀
in
operating mode or to configure the product.
In
Auto position of switch
➀
push buttons
➂
are inactive and relays are controlled by
commands from the KNX Bus.
State indicators
➁
Indicators
➁
display the state of correspon-
ding output relays: indicator on = closed relay.
Continuous flickering of indicators indicates
loading of wrong application software.
Physical addressing lighted push-button
➅
Press lighted push-button
➅
to perform physi-
cal addressing of the product or to verify the bus
presence: switched on indicator = bus presence
and product in physical addressing.
Caution:
- Match the connected load to the correct
operating mode for each output.
- Both outputs connected to the same
shutter must be wired to following pairs of
terminals: C1-C2, C3-C4, C5-C6, C7-C8,
C9-C10.
- This device must be installed only
by a qualified electrician.
- Conform to SELV installation rules.
- For safety reasons, on the first use or after
factory return (Reset) of the product, couples
of output relays C1-C2, C3-C4, C5-C6,
C7-C8 and C9-C10 can not be activated
simultaneously in manu mode.
- In case of ETS configuration, the
simultaneous use of the 5 channels for
blinds control is prohibited.
Attention :
- Pour chaque sortie, respecter la cohérence
entre le type de charge connecté et le mode
de fonctionnement paramétré.
- Les deux sorties reliées au même volet
roulant doivent être câblées sur les couples
de bornes suivantes : C1-C2, C3-C4, C5-C6,
C7-C8, C9-C10.
- Appareil à installer uniquement par un
installateur électricien.
- Respecter les règles d’installation TBTS.
- Pour des raisons de sécurité, lors de la
première utilisation ou après un retour usine
(Reset) du produit, les couples de relais de
sorties C1-C2, C3-C4, C5-C6, C7-C8 et
C9-C10 ne pourront pas être activés
simultanément en mode manu.
- En configuration par ETS, l’utilisation
simultanée des 5 voies en commande de
stores est interdite.

Produkt Specifikationer

Mærke: Hager
Kategori: Smart hjem
Model: TXA207C

Har du brug for hjælp?

Hvis du har brug for hjælp til Hager TXA207C stil et spørgsmål nedenfor, og andre brugere vil svare dig


Smart hjem Hager Manualer

Hager

Hager WXT316 Manual

9 August 2025
Hager

Hager TU418 Manual

9 August 2025
Hager

Hager TXA207C Manual

9 August 2025
Hager

Hager TRE501 Manual

9 August 2025
Hager

Hager WXT324 Manual

9 August 2025
Hager

Hager WL4030 Manual

9 August 2025
Hager

Hager TYA610B Manual

9 December 2024
Hager

Hager TYA661AN Manual

9 December 2024
Hager

Hager XEM601 Manual

9 December 2024
Hager

Hager 80040001 Manual

9 December 2024

Smart hjem Manualer

Nyeste Smart hjem Manualer

Kidde

Kidde 60WLDR-W-CA Manual

2 November 2025
Aqara

Aqara Wireless Mini Switch T1 Manual

2 November 2025
Acer

Acer Connect M4 Manual

31 Oktober 2025
Camos

Camos BAC-40 Manual

19 Oktober 2025
Camos

Camos BAC-100 Manual

18 Oktober 2025
SPC

SPC Angel Manual

17 Oktober 2025
TOA

TOA N-SP80MS1 Manual

10 Oktober 2025
Caliber

Caliber HWP 101E Manual

9 Oktober 2025
Sonoff

Sonoff Dual R3 Manual

9 Oktober 2025
V-TAC

V-TAC VT-8023 Manual

8 Oktober 2025
