Side 1/12

M032S / Amplificador Universal 12 W “Plug & Play”

M032S / Amplificador Universal 12 W “Plug & Play”M032S / Amplificador Universal 12 W “Plug & Play”

Módulo amplificador con sockets utilizables para la entrada

de señal y para la fuente de alimentación. El regulador del altavoz

así como la conexión del mismo, es por medio de cable.

Potecia musical: máx. 12 W, voltaje: 6...16 V con altavoz de 4...160

ohm, sensibilidad de entrada: ca. 80 mV, dimensiones: aprox. 71 x

50 x 42 mm (sin extremos de montaje).

M032S / Amplificateur universel 12 W "Plug & Play"

M032S / Amplificateur universel 12 W "Plug & Play"M032S / Amplificateur universel 12 W "Plug & Play"

Module d’amplification avec douilles pour l’entrée de signal

et pour l’alimentation en courant. Régulateur du volume installé,

raccord du haut-parleur par câble.

Puissance efficace musicale max. 12 W, tension de service 6…16 V,

pour haut-parleurs 4…16 ohms, sensibilité d’entrée: env. 80 mV.

Mesures: env. 71 x 50 x 42 mm (sans éclisses de fixation).

M032S / Universeel versterker 12 W "plug & play"

M032S / Universeel versterker 12 W "plug & play"M032S / Universeel versterker 12 W "plug & play"

Versterker moduul met stekker aansluiting voor signaalin-

gang en voeding. Ingebouwde volumeregelaar, en luidspreker aans-

luiting via de kabel. Muziek vermogen max. 12 Watt, voedingsspan-

ning 6.....16 V, ingangsgevoeligheid: ca. 80 mV. Afmeting ca. 71 x

50 x 42 mm (zonder de bevestigings ogen), geschikt voor luidspre-

kers van 4....16 Ohm.

ММ усилитель

усилитель

усилительусилитель

032S /

032S / 032S / Универсальный

Универсальный

УниверсальныйУниверсальный

12 12 Ватт

Ватт

ВаттВатт "Plug & Play"

"Plug & Play"

"Plug & Play" "Plug & Play"

Данный модуль оснащен кабелем для подключения

громкоговорителя и регулятором громкости, а так же

соответствующими разъемами для подключения входного

сигнала и источника питания.

Максимальная музыкальная мощность 12 Ватт, напряжение

питания 6...16 Вольт, для громкоговорителей 4...16 О м .

Входная чувствительность приблизительно 80 мВольт. Габариты

приблизительно 71 х х 50 42 мм (без крепления).

Lieferbares Zubehör / Available accessory:

Lieferbares Zubehör / Available accessory:Lieferbares Zubehör / Available accessory:

M040 Universal-Vorverstärker

M040 Universal-Vorverstärker M040 Universal-Vorverstärker

M040 Universal preamplifier

M040 Universal preamplifier M040 Universal preamplifier

http://www.kemo-electronic.eu

Kemo Germany 08-016 / M032S / KV008

P:Module/M032S/Beschreibung/M032S-08-016/DI

D / Wichtig: Bitte beachten Sie die extra beiliegenden

“Allgemeingültigen Hinweise” in der Drucksache Nr. M1002.

Diese enthält wichtige Hinweise der Inbetriebnahme und den

wichtigen Sicherheitshinweisen! Diese Drucksache ist

Bestandteil der Beschreibung und muß vor dem Aufbau

sorgfältig gelesen werden.

E / Importante: Observar las ”Indicaciones generales” en el

impreso no. M1002 que se incluyen además. ¡Ellas contienen

informaciones importantes la puesta en servicio y las

instrucciones de seguridad importantes! ¡Este impreso es una

parte integrante de la descripción y se debe leer con esmero

antes del montaje!

F / Important: Veuillez observer les « Renseignement généraux »

dans l’imprimé no. M1002 ci-inclus. Ceci contient des

informations importantes la mise en marche et les indications

de sécurité importantes! Cet imprimé est un élément défini de

la description et il faut le lire attentivement avant l’ensemble!

GB / Important: Please pay attention to the “General

Information” in the printed matter no. M1002 attached in

addition. This contains important information starting and the

important safety instructions! This printed matter is part of the

product description and must be read carefully before

assembling!

NL / Belangrijk: Belangrijk is de extra bijlage van “Algemene

toepassingen“ onder nr. M1002. Deze geeft belangrijke tips

voor het monteren het ingebruik nemen en de veiligheids

voorschriften. Deze pagina is een onderdeel van de beschrijving

en moet voor het bouwen zorgvuldig gelezen worden.

RUS / Важное примечание: Пожалуйста обратите внимание

на отдельно приложенные «Общедействующие инструкции» в

описании Но. М1002. Это описание содержит важные

инструкции в и введения эксплуатацию, важные замечания

по безопасности. Этот документ является основной частью

описания по монтажу и должен быть тщательно прочитан до

начала работы!

Lieferbares Zubehör:

Lieferbares Zubehör: Lieferbares Zubehör:

M040 Universal-Vorverstärker

M040 Universal-Vorverstärker M040 Universal-Vorverstärker

Preisgruppe: 4

Available accessory:

Available accessory:Available accessory:

M040 Universal preamplifier

M040 Universal preamplifier M040 Universal preamplifier

Price group: 4

191512

191512 191512

RUS

Aufbauanweisung:

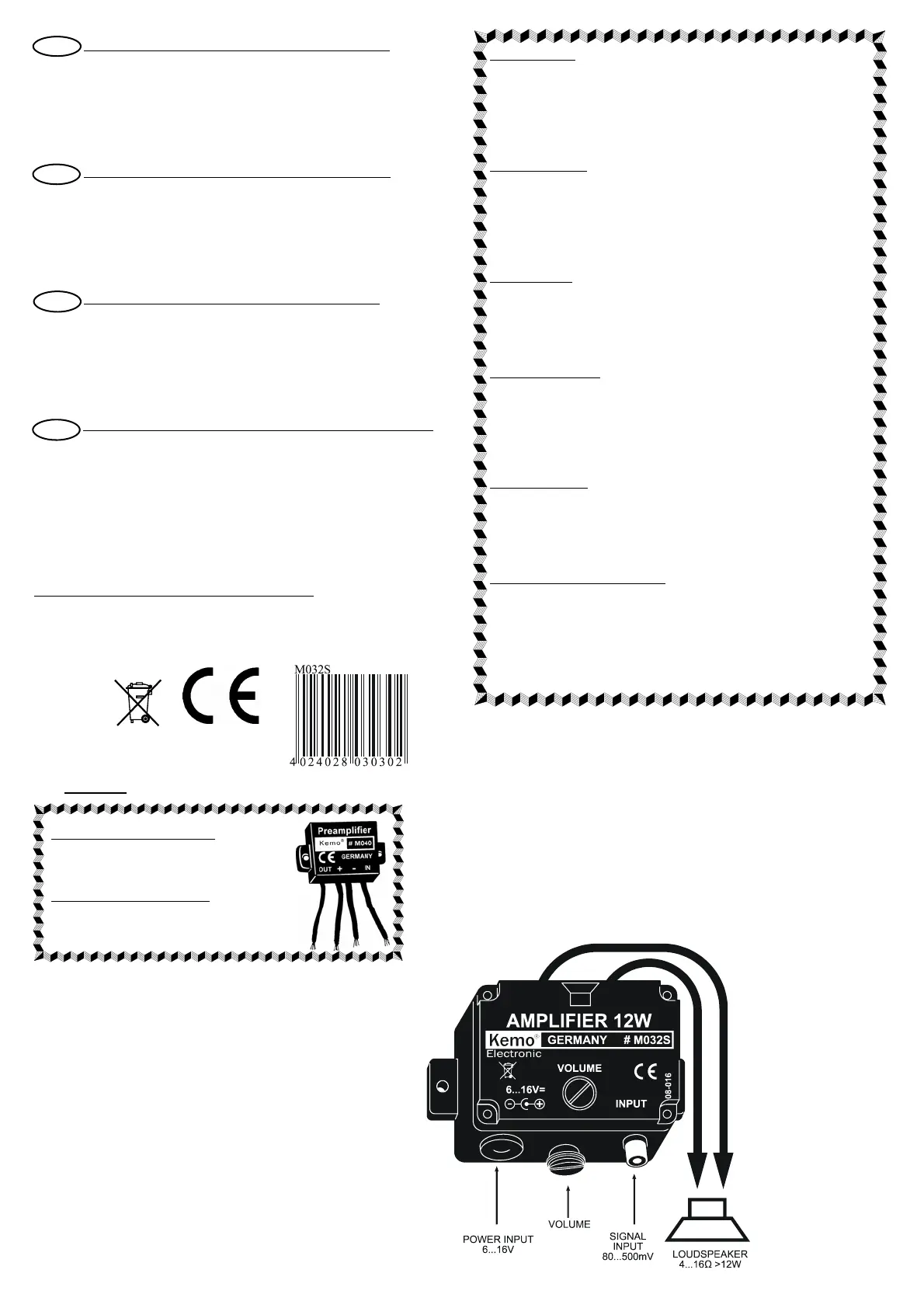

Das Modul wird gemäß Zeichnung angeschlossen. Die Betriebssp Volt liegen (Batterie oder annung kann zwischen 6...16

stabilisiertes Netzteil). Bitte achten Sie darauf, dass ein ausreichender Strom (max. 800 mA) zur Verfügung steht. Also nicht zu

kleine Batterien oder Netzteile verwenden! Die maximale Leistung von 12 W wird nur bei 16 Volt und einem 4 Ohm Lautsprecher

erreicht. Bei kleineren Betriebsspannungen und / oder hochohmigeren Lautsprechern verringert sich die Leistung entsprechend.

Wenn Signalquellen mit zu geringer Ausgangsleistung (z.B. dyn. Mikrofone) angeschlossen werden, muss ein Vorverstärker vor-

geschaltet werden (z.B. Kemo M040).

Achtung: Eine zu hohe Betriebsspannung (> 16 V=) und eine zu geringe Lautsprecherlast (< 4 Ohm) zerstören das Modul! Bitte

messen Sie sicherheitshalber Ihre Betriebspannung nach, weil es „unstabilisierte“ Netzteile gibt, die eine zu hohe

„Leerlaufspannung“ haben! Das Modul ist zwar kurzzeitig „kurzschlussfest“, eine zu geringe Lautsprecherimpedanz führt aber

auf lange Sicht zum Defekt. Weil jedes Modul vor dem Versand sorgfältig auf Funktion geprüft wurde, ist aus den obigen Grün-

den kein Kulanzersatz möglich!

Bestimmungsgemäße Verwendung:

Verstärkung von schwachen NF-Signalen für die Lautsprecherwiedergabe.

Checkliste für Fehlersuche:

1. Trotz voll aufgedrehtem Lautstärkeregler ist die Lautstärke zu gering: Mögliche Ursachen: Das Eingangssignal ist zu

schwach (< 80 mV, Vorverstärker M040 vorschalten): Die Betriebsspannung ist zu gering oder zu schwach: Bitte achten

Sie darauf, dass Ihre Betriebsspannung möglichst stabilisiert ist und einen Strom von mind. 800 mA abgeben kann. Bei

zu kleinen Batterien bricht die Spannung zusammen! Der Lautsprecher ist zu hochohmig, zu klein oder hat aufgrund sei-

ner Bauart einen zu geringen Wirkungsgrad. Den größten Erfolg haben Sie mit 4-Ohm-Lautsprechern mit hart aufgehäng-

ter Membran mit einer Leistung von > 20 W, eingebaut in einer Box (ein offen betriebenes Lautsprecherchassis ist auf-

grund fehlender Resonanzflächen zu leise).

2. Der Ton verzerrt, ist von anderen Tönen überlagert (z.B. Brummen usw.): Mögliche Ursachen: Das Eingangssignal ist zu

hoch (der Verstärker übersteuert). Lösung: den Regler "VOLUME" herunterdrehen. Es gibt Fremdsignaleinstreuungen in

das Eingangskabel: Lösung: Abgeschirmtes Mikrofonkabel am Eingang verwenden und das Modul in ein Metallgehäuse

bauen und das Gehäuse auch mit „Masse“ verbinden. Einen Elko 1000 µF 25V direkt am Modul parallel zum Eingang der

Versorgungsspannung schalten (das hilft, wenn Ihre Betriebsspannungsversorgung zu hochohmig ist).

Technische Daten:

Betriebsspannung: 6...16 V=

Stromaufnahme: max. 800 mA

Eingangsempfindlichkeit: < 80 mV

Lautsprecheranschluss: 4...16 Ohm

Musikleistung: max. 12 W bei 16 V an einem 4 Ohm Lautsprecher

Frequenzgang: ca. 40...20.000 Hz

Maße: ca. 71 x 50 x 42 mm (ohne Befestigungslaschen)

Instrucciones de montaje:

Conectar el módulo según el dibujo. La tensión de servicio puede ser entre 6...16 voltios (batería o fuente de alimentación

estabilizada). Prestar atención a lo que haya una corriente suficiente (máx. 800 mA). ¡Por consiguiente no emplear baterías o fuentes de

alimentación demasiado débiles! La potencia máxima de 12 W se alcanza solamente a 16 voltios y un altavoz de 4 ohmios. En caso de

tensiones de servicio más bajas y / o altavoces de una resistencia más alta, la potencia disminuye análogamente. Al conectar fuentes de señal

con una potencia de salida demasiado baja (p.ej. micrófonos din.), se necesita preconectar un preamplificador (p.ej. Kemo M040).

Atención: ¡Una tensión de servicio demasiado alta (> 16 V=) y una carga de altavoz demasiado baja (< 4 ohmios) destruyen el módulo!

¡Remedir la tensión de servicio para mayor seguridad, porque ha tabilizadas” que tienen una “teny fuentes de alimentación “no es sión en

vacío” demasiado alta! Por cierto el módulo está “resistente al cortocircuito” de corta duración, pero una impedancia de altavoz demasiado

baja va causar un defecto a largo plazo. ¡Puesto que la función de cada módulo fue examinado con esmero antes del envío, un reemplazo

gratuito no es posible por las razones arriba mencionadas!

Uso previsto:

Amplificación de señales AF débiles para la reproducción por altavoz.

Lista de comprobación para la localización de fallas:

1. El volumen es demasiado bajo a pesar de un regulador de volumen ajustado a máximo: Causas posibles: La señal de entrada es

demasiado débil (< 80 mV, preconectar el preamplificador M040): La tensión de servicio es demasiado baja o demasiado débil: Prestar

atención a lo que su tensión de servicio sea estabilizada si posible y pueda suministar una corriente de 800 mA por lo menos. ¡La

tensión va decaer completamente en caso de baterías demasiado pequeñas! El altavoz tiene una resistencia demasiado alta, es

demasiado pequeño o tiene un rendimiento demasiado pequeño en virtud de su tipo. Los mejores resultados se pueden conseguir con

altavoces de 4 ohmios con una membrana suspendida firmemente con una potencia de > 20 W, instalado en una caja (un chasis de

altavoz abierto es demasiado bajo en virtud de las superficies de resonancia que faltan).

2. El sonido está deformado, sobrepuesto por otros sonidos (p.ej. zumbido, etc.): Causas posibles: La señal de entrada es demasiado alta

(el amplificador está sobreexcitado). Solución: Girar el regulador "de VOLUME" hacia abajo. Hay interferencias de señales ajenas en el

cable de entrada: Solución: emplear un cable de micrófono apantallado a la entrada y instalar el módulo en una caja metálica y

conectar la caja también con "masa". Conectar un capacitor electrolítico 1000 µF 25 V directamente al módulo en paralelo a la entrada

de la tensión de alimentación (eso ayuda si su suministro de tensión de servicio tiene una resistencia demasiado alta).

Datos técnicos:

Tensión de servicio: 6...16 V=

Absorción de corriente: máx. 800 mA

Sensibilidad de entrada: < 80 mV

Conexión de altavoz: 4...16 ohmios

Potencia musical: máx. 12 W con 16 V a un altavoz de 4 ohmios

Respuesta de frecuencia: aprox. 40...20.000 Hz

Medidas: aprox. 71 x 50 x 42 mm (sin eclisas de fijación)

http://www.kemo-electronic.eu

Kemo Germany 08-016 / M032S / KV008/

P:Module/M032S/Beschreibung/M032S-08-016/DI
