Bedienungsanleitung

Endstufe

Best.-Nr. 2568757 (RF-CMP-202 2 Kanäle 100 W)

Best.-Nr. 2568758 (RF-CMP-204 4 Kanäle 200 W)

1 Bestimmungsgemäße Verwendung

Bei dem Produkt handelt es sich um einen Verstärker für eine KFZ-Stereoanlage. Das Pro-

dukt muss über das 12 V DC Bordnetz versorgt werden.

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also

nicht im Freien.

Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das

Produkt beschädigt werden.

Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefähr-

dungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/

oder verändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.

Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweili-

2 Lieferumfang

■

Verstärker

■

Anschlusskabel mit Molex-Steckverbin-

dern

■

Bedienungsanleitung

3 Neueste Informationen zum Produkt

Laden Sie die neuesten Produktinformationen unter herunterwww.conrad.com/downloads

oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Websi-

te.

4 Symbolerklärung

Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:

Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie

insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedie-

nungsanleitung enthaltenen Sicherheitshinweise und Informationen für

einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine

Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber

hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

5.1 Allgemein

■

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

■

Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu

einem gefährlichen Spielzeug werden.

■

Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können,

wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.

■

Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem

Fachmann bzw. einer Fachwerkstatt durchführen.

5.2 Anforderungen an den Benutzer

■

Das Produkt darf nur von einer geschulten Person mit den notwendigen elektrischen und

mechanischen Vorkenntnissen installiert werden, die die gültigen Vorschriften in Bezug

auf die Installaton und Verwendung von KFZ-Audiosystemen kennt.

5.3 Handhabung

■

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen

aus geringer Höhe können das Produkt beschädigen.

5.4 Betriebsumgebung

■

Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

■

Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Ga-

sen, Dämpfen und Lösungsmitteln.

■

Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.

■

Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

5.5 Bedienung

■

Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des

Produkts haben, wenden Sie sich an einen Fachmann.

■

Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb

und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon

ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet,

wenn das Produkt:

– sichtbare Schäden aufweist,

– nicht mehr ordnungsgemäß funktioniert,

– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert

wurde oder

– erheblichen Transportbelastungen ausgesetzt wurde.

5.6 Angeschlossene Geräte

■

Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Ge-

räte, an die das Produkt angeschlossen wird.

6 Anschluss

6.1 Hinweise zum Einbau und Anschluss

■

Das Produkt darf nur von einer geschulten Person mit den notwendigen elektrischen und

mechanischen Vorkenntnissen installiert werden, die die gültigen Vorschriften in Bezug

auf die Installaton und Verwendung von KFZ-Audiosystemen kennt.

■

Der Einbau des Produkts darf weder die Straßentauglichkeit noch die Verkehrssicherheit

des Fahrzeugs beeinträchtigen.

■

Die Einbauposition muss gegenüber der vom Produkt erzeugten Wärme unempfindlich

sein.

■

Auf ausreichende Belüftung achten. Für eine ausreichende Luftzirkulation müssen auf al-

len Seiten mindestens 5 cm Abstand zum Gerät eingehalten werden.

■

Die Einschränkungen bzw. Voraussetzungen des KFZ-Audiosystems müssen berück-

sichtigt werden. Dazu sind die Anweisungen zu beachten, die dem KFZ-Audiosystem

beiliegen sowie die technischen Daten des Systems.

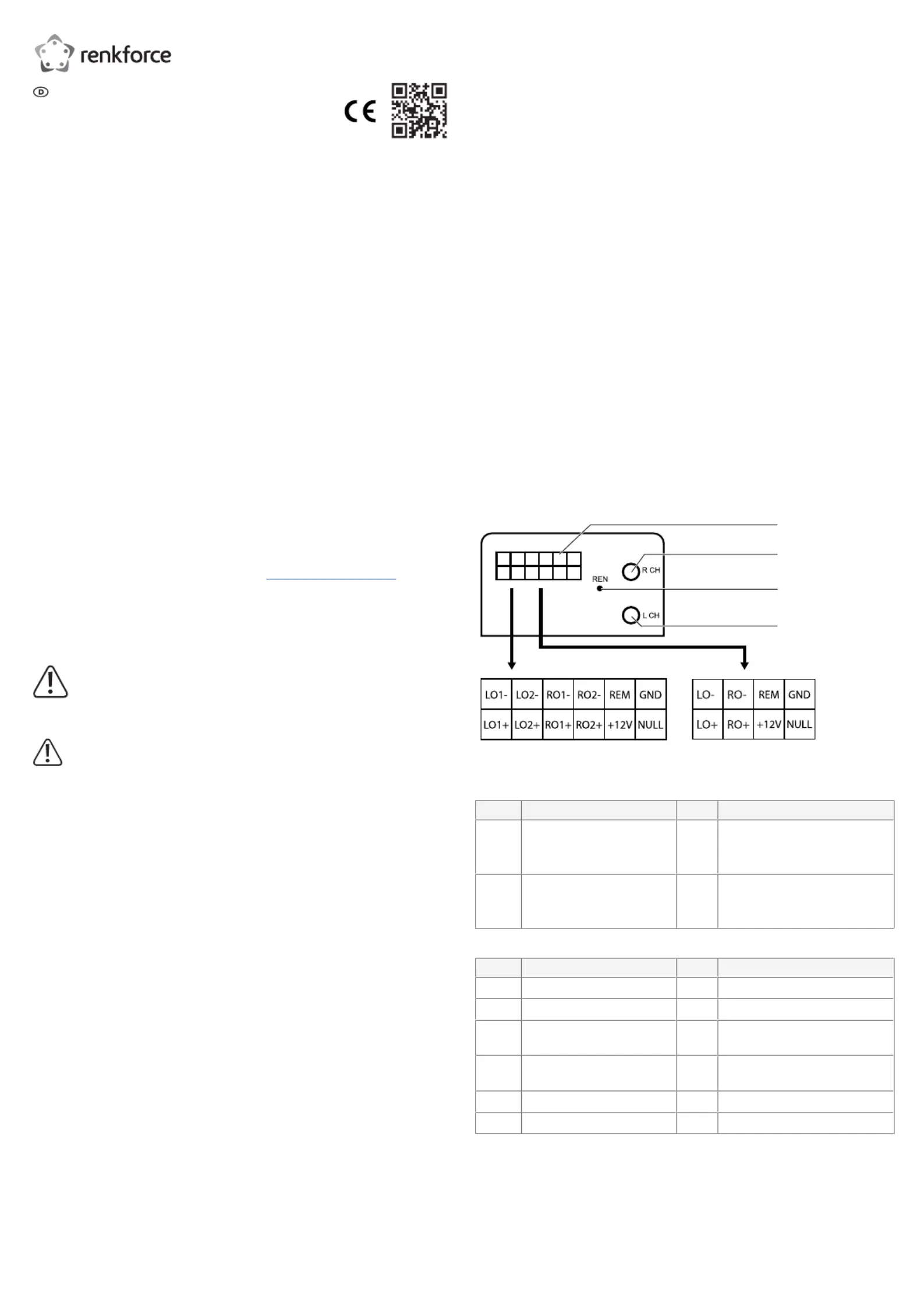

6.2 Anschlussdiagramm

25687572568758

Beschreibung Beschreibung

A1 Kontakte A2

Audio-Eingang RCH

■

Den rechten Kanal des KFZ-Au-

diosystems hier anschließen

Betriebsanzeige REN

■

Im eingeschalteten Zustand

leuchtet die Anzeige auf.

Audio-Eingang LCH

■

Den linken Kanal des KFZ-Audio-

systems hier anschließen

2568758

Anschluss Anschluss

LO1- Linker Ausgang von Kanal 1 (-) LO1+ Linker Ausgang von Kanal 1 (+)

LO2- Linker Ausgang von Kanal 2 (-) LO2+ Linker Ausgang von Kanal 2 (+)

RO1- Rechter Ausgang von Kanal 1

(-)

RO1+ Rechter Ausgang von Kanal 1 (+)

RO2- Rechter Ausgang von Kanal 2

(-)

RO2+ Rechter Ausgang von Kanal 2 (+)

REM Controller-Schnittstelle +12V Stromversorgung

GND Masse NULL (keine Funktion)

2568757

Pin Pin

LO- Linker Ausgangskanal (-) LO+ Linker Ausgangskanal (+)

RO- Rechter Ausgangskanal (-) RO+ Rechter Ausgangskanal (+)

REM Controller-Schnittstelle +12V Stromversorgung

GND Masse NULL (keine Funktion)

7 Betrieb

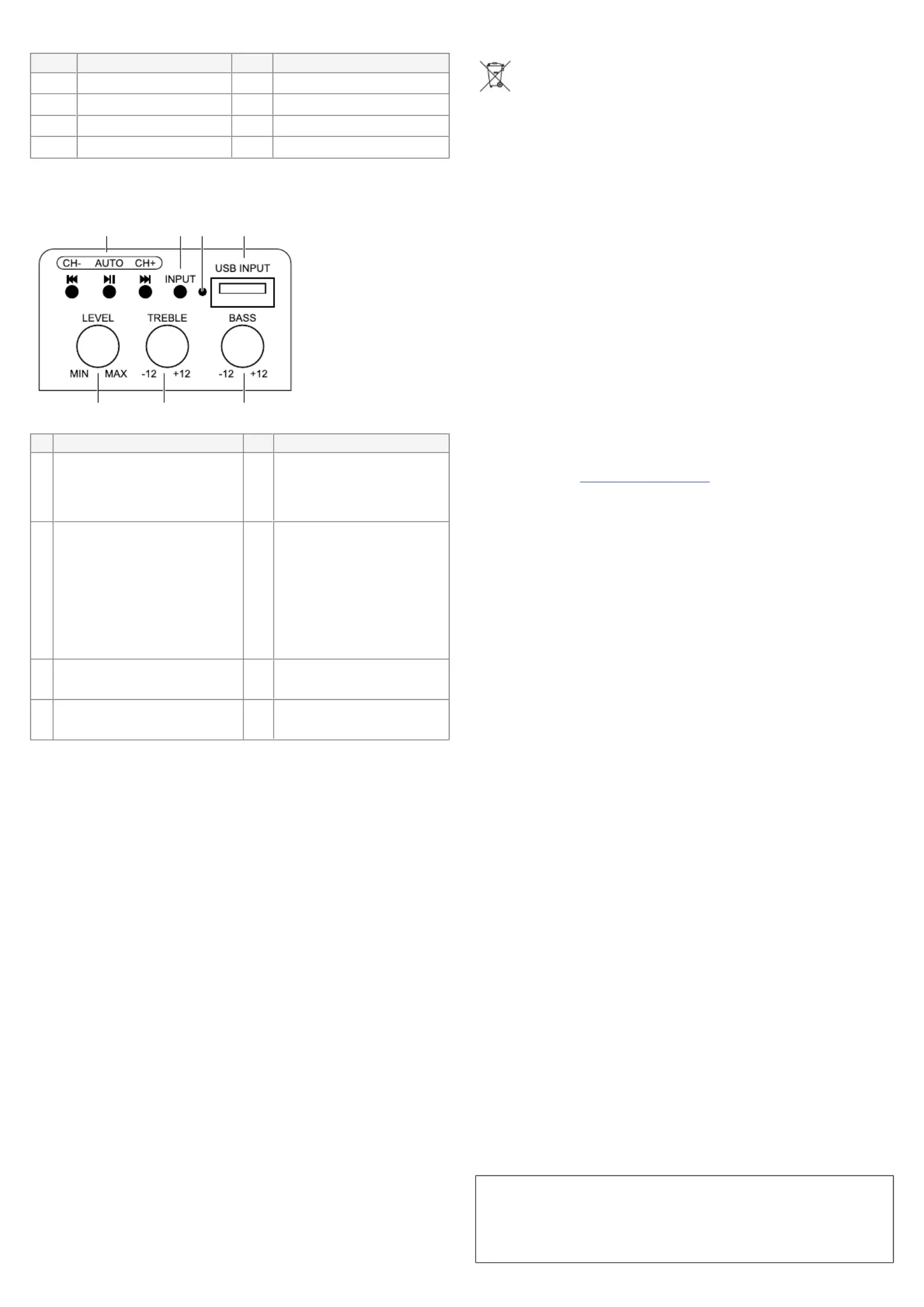

7.1 Bedienfeld

1 2 3 4

7 6 5

Bedienelement Bedienelement

1 Tasten zur Wiedergabesteuerung

■

Wiedergabe starten/pausieren

■

Musiktitel zurück/vor

2 Auswahltaste für Eingangsquelle

INPUT

■

Auswahl der Audioquelle:

KFZ-Audiosystem/Bluetooth

3 Funktionsanzeige

Blinkt langsam, wenn:

■

Gerät eingeschaltet ist

■

USB-Funktion aktiviert ist

■

Bluetooth-Funktion aktiviert ist

Blinkt schnell, wenn:

■

Bluetooth-Kopplung aktiviert ist

USB-Anschluss USB INPUT

■

USB-Stick zur Wiedergabe von

Musik anschließen

Drehregler BASS

■

Bässe einstellen

Drehregler TREBLE

■

Höhen einstellen

Drehregler LEVEL

■

Lautstärke einstellen

7.2 Wiedergabe vom KFZ-Audiosystem

Nach dem Anschließen des KFZ-Audiosystems an die Verstärkereingänge kann das Audio-

system zur Musikausgabe benutzt werden.

Voraussetzungen:

Das KFZ-Audiosystem ist mit den Audioeingängen und verbunden.RCH LCH

1. Wählen Sie mit der Taste das KFZ-Audiosystem als Eingangsquelle.INPUT

2. Starten Sie die Wiedergabe am KFZ-Audiosystem.

7.3 Wiedergabe von einem USB-Stick

An den Verstärker können Sie einen USB-Stick anschließen, um die Audiodateien über das

Gerät abspielen zu lassen.

1. Schließen Sie einen USB-Stick mit gespeicherten Audiodateien an den USB-Anschluss

USB INPUT an.

àDer erste Titel auf dem USB-Stick wird automatisch abgespielt.

àDie Funktionsanzeige blinkt langsam.

2. Zur Steuerung der Wiedergabe können Sie die entsprechenden Tasten betätigen.

7.4 Wiedergabe von einem Bluetooth-Gerät

Um ganz ohne Kabel Musiktitel über den Verstärker abzuspielen, können Sie ein Bluetooth-

Gerät (zum Beispiel ein Smartphone) mit dem Verstärker verbinden.

1. Drücken Sie wiederholt die Taste zur Auswahl der Eingangsquelle , bis die Funkti-INPUT

onsanzeige schnell blinkt.

àDie Bluetooth-Kopplung ist aktiviert.

2. Aktivieren Sie Bluetooth auf dem Bluetooth-Gerät.

3. Wählen Sie auf dem Bluetooth-Gerät im Bluetooth-Menü den Eintrag RF-CMP-XXX

zum Koppeln aus.

àDie Funktionsanzeige blinkt langsam.

4. Nun kann die Musikwiedergabe auf dem Bluetooth-Gerät gestartet werden.

8 Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht wer-

den, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist

darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsor-

tiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten

Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflich-

tet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind,

sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können,

vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu tren-

nen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknah-

me von Altgeräten verpflichtet. Conrad stellt Ihnen folgende Rückgabemöglich-kostenlose

keiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

■

in unseren Conrad-Filialen

■

in den von Conrad geschaffenen Sammelstellen

■

in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Her-

stellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der

Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altge-

räte-Rückgabe und das Altgeräte-Recycling gelten.

9 Konformitätserklärung (DOC)

Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass die-

ses Produkt der Richtlinie 2014/53/EU entspricht.

■

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet-

adresse verfügbar: www.conrad.com/downloads

Geben Sie die Bestellnummer des Produkts in das Suchfeld ein. Anschließend können Sie

die EU-Konformitätserklärung in den verfügbaren Sprachen herunterladen.

10 Technische Daten

Betriebsspannung........................... 12 V/DC

Ausgangsleistung (Musikleistung).. 100 W (2x 50 W) (2568757)

200 W (24 50 W) (2568758)

Ausgangsleistung (eff.)................... 10 W (je Kanal)

Frequenzbereich............................. 20 – 20.000 Hz

Rauschabstand............................... > 86 dB

Impedanz........................................ 4 Ω

Höhenregelung............................... 10 kHz ± 12 dB 220 mV 47K

Bassregelung.................................. 100 Hz ± 12 dB 220 mV 47K

Harmonische Verzerrung................ 1 kHz < 0,05 %, 4 W

Unterstützte Audiodateien (USB-A

Anschluss)...................................... MP3

Bluetooth Version .......................... V4.2

Bluetooth-Name.............................. RF-CMP-202 (2568757)

RF-CMP-202 (2568758)

Frequenzbereich ............................ 2,402 - 2,480 GHz

Sendeleistung (Funk) .................... 2,08 dBm (2568757)

2,98 dBm (2568758)

Funkreichweite .............................. 8 m

Abmessungen (B x H x T) (ca.) ..... 120 x 40 x 95 mm

Gewicht (ca.) ................................. 212 g (2568757)

232 g (2568758)

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausge-

bers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

*2568757_2568758_V1_1022_jh_mh_de 45035996940837771-1 I6/O1 en

Produkt Specifikationer

Mærke:	Renkforce
Kategori:	Modtager
Model:	RF-CMP-202

Har du brug for hjælp?

Hvis du har brug for hjælp til Renkforce RF-CMP-202 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Modtager Renkforce Manualer

Renkforce RF-CMP-202 Manual

15 August 2025

Renkforce RF-CMP-204 Manual

14 August 2025

Renkforce RF-SSD-300 Manual

14 August 2025

Renkforce BTR-1500HD Manual

6 September 2024

Renkforce BTR-150 Manual

6 September 2024

Renkforce T21 Manual

29 Juli 2024

Renkforce RF-WAM-500 Manual

25 Juli 2024

Renkforce E-SA9 Manual

10 December 2023

Renkforce A-1000 Manual

21 September 2023

Renkforce SAP-702 Manual

7 Juni 2023

Modtager Manualer

Nyeste Modtager Manualer

Philips CSS1880 Manual

15 August 2025

JBL Grand Touring GTS180 Manual

15 August 2025

Philips CSS1900 Manual

15 August 2025

JBL GTQ100 Manual

15 August 2025

Philips CSS2620 Manual

15 August 2025

JBL MS-A1004 Manual

15 August 2025

Philips CSS1860 Manual

15 August 2025

Yamaha MusicCast RX-A2080 Manual

15 August 2025

Philips CSS1840X Manual

15 August 2025

JBL Grand Touring GTS150 Manual

15 August 2025
