Side 1/4
Hotline Theben:
J +49 7474 692-369
WARNUNG
Lebensgefahr durch elektrischen Schlag oder
Brand!
• Montage ausschließlich von Elektrofachkraft
durchführen lassen!
• Vor Montage/Demontage Netzspannung
• Für detaillierte Funktionsbeschreibungen das
KNX-Handbuch verwenden.
Allgemeine Infos
• Der Unterputz-Heizungsaktor EU 1 KNX für
Elektroheizungen entspricht EN 60730-2-9
bei bestimmungsgemäßer Montage.
• Er kann mit konventionellen Tastern/Schal-
tern in Unterputzdosen eingebaut werden.
• Direkter Anschluss von elektrischen Heiz-
oder Kühlsystemen
• Binäreingang für potenzialfreie Kontakte wie
Taster, Fensterkontakte, Temperatursensor
(I2)
• An I2 können die als Zubehör erhältlichen
Temperatursensoren 9070496, 9070459 und
der Fußbodensensor 9070321 angeschlossen
werden.
• Mit der ETS (Engineering Tool) können Appli-
kationsprogramme ausgewählt, die spezi-
schen Parameter und Adressen vergeben und
in das Gerät übertragen werden.
Technische Daten
Busspannung: 21–32 V DC
Stromaufnahme KNX-Bus: 4 mA (typisch)
Typ: TP1-256
Kontaktart: μ-Kontakt
Schaltleistung: 16 A (bei 240 V AC, cos = 1)ϕ
Für SELV geeignet: ja
Mindestlast: 12 V/100 mA
Wirkungsweise: Typ 1 B
Betriebstemperatur: – 5 °C ... + 45 °C
Binäreingänge:
– Kontaktspannung: 3,3 V
– Kontaktstrom: 0,5 mA
– Max. Kabellänge: 3 m (externe Eingänge)
– Länge Anschlussdrähte: 25 cm
Verschmutzungsgrad: 2
Bemessungsstoßspannung: 4 kV
Software: Klasse A
Anschlussquerschnitt: 4 mm
2
Abmessungen: 44,4 x 48,6 x 32,3 mm
DE
WARNING
Danger of death through electric shock
or re!
• Installation should only be carried out by
professional electrician!
• Disconnect the mains power supply prior to
installation and/or disassembly!
• Please refer to the KNX manual for detailed
functional descriptions.
General information
• The ush-mounted heating actuator EU 1
KNX for electric heating systems complies
with EN 60730-2-9 when installed as inten-
ded.
• It can be installed with conventional push
buttons/switches in ush-mounted boxes.
• Direct connection of electric heating or coo-
ling systems
• Binary input for oating contacts, such as
push buttons, window contacts, temperature
sensors (I2)
• The temperature sensors 9070496, 9070459
and the oor sensor 9070321 available as
accessories can be connected to I2.
• The ETS (Engineering Tool) is used to select
application programmes, to assign specic
parameters and addresses, and to transfer
them to the device.
Technical data
Bus voltage KNX: 21–32 V DC,
Power input KNX bus: 4 mA (typical)
Type: TP1-256
Type of contact: μ-contact
Switching capacity: 16 A (at 240 V AC,
cos = 1)ϕ
Suitable for SELV: yes
Minimum load: 12 V/100 mA
Mode of operation: type 1 B
Operating temperature: – 5 °C ... + 45 °C
Binary inputs:
– Contact voltage: 3.3 V
– Contact current: 0.5 mA
– Max. cable length: 3 m (external inputs)
– Length of connecting wires: 25 cm
Pollution degree: 2
Rated impulse withstand voltage: 4 kV
Software: class A
Connection cross-section: 4 mm
2
Dimensions: 44,4 x 48,6 x 32,3 mm
EN
AVERTISSEMENT
Danger de mort, risque d‘électrocution et
d‘incendie!
• Le montage doit être effectué exclusivement
par un électricien spécialisé!
• Désactiver la tension réseau avant le monta-
ge/ le démontage !
• Pour la description détaillée des fonctions, se
reporter au manuel KNX.
Informations générales
• L’actionneur de chauffage encastré EU 1 KNX
pour systèmes de chauffage électrique est
conforme à la norme EN 60730-2-9 lorsqu’il
est monté conformément aux instructions.
• Il peut être monté avec des boutons-pous-
soirs/interrupteurs conventionnels dans des
boîtiers encastrés
• Raccordement direct de systèmes de chauffa-
ge ou de refroidissement électriques
• Entrée binaire pour contacts sans potentiel
tels que boutons-poussoirs, contacts de
fenêtre et sonde de température (I2)
• Les sondes de température 9070496,
9070459 et le capteur de plancher 9070321
disponibles en tant qu’accessoires peuvent
être raccordés à I2.
• L‘ETS (Engineering Tool) permet de sélection-
ner les programmes d‘application, d‘attribuer
les paramètres et les adresses spéciques et
de les transmettre à l‘appareil.
Caractéristiques techniques
Tension du bus : 21–32 V CC
Courant absorbé du bus KNX : 4 mA (spécique)
Type: TP1-256
Type de contact : contact μ
Puissance de commutation : 16 A (à 240 V CA,
cos = 1)ϕ
Adapté à la TBTS: oui
Charge minimale : 12 V/100 mA
Fonctionnement : type 1 B
Température de service : – 5 °C ... + 45 °C
Entrées binaires :
– Tension de contact : 3,3 V
– Courant de contact : 0,5 mA
– Longueur de câble max. : 3 m (entrées ext.)
– Longueur des câbles de connexion : 25 cm
Degré de pollution : 2
Tension assignée de tenue aux chocs : 4 kV
Software en classe : A
Section de raccordement : 4 mm
2
Dimensions : 44,4 x 48,6 x 32,3 mm
FR
AVVERTIMENTO
Pericolo di morte per scosse elettriche o incendio!
• Il montaggio deve essere eseguito esclusi-
vamente da parte di un elettroinstallatore
specializzato!
• Prima del montaggio o dello smontaggio scol-
legare la tensione di rete!
• Per descrizioni di funzionamento dettagliate
fare riferimento al manuale KNX.
Informazioni generali
• L‘attuatore per sistemi di riscaldamento da
incasso EU 1 KNX per impianti di riscalda-
mento elettrici è conforme alla norma EN
60730-2-9 se montato come previsto.
• È possibile installarlo con i pulsanti/interrut-
tori convenzionali in scatole a incasso
• Collegamento diretto di sistemi di riscalda-
mento o raffreddamento elettrici
• Ingresso binario per contatti a potenziale
zero come testi, contatti nestra, sensore
termico (I2)
• All‘I2 è possibile collegare i sensori termici
9070496, 9070459 e il sensore a pavimento
9070321 disponibili come accessori.
• Con l’ETS (Engineering Tool) è possibile sele-
zionare i programmi di applicazione, asseg-
nare e trasmettere all‘apparecchio i parametri
e indirizzi specici.
Dati tecnici
Tensione bus: 21–32 V CC
Assorbimento di corrente bus KNX: 4 mA (tipico)
Tipo: TP1-256
Tipo di contatto: contatto μ
Potenza di commutazione: 16 A (a 240 V AC,
cos = 1)ϕ
Adatto per SELV: si
Carico minimo: 12 V/100 mA
Funzionamento: tipo 1 B
Temperatura d‘esercizio: – 5 °C ... + 45 °C
Ingressi binari:
– Tensione di contatto: 3,3 V
– Corrente di contatto: 0,5 mA
– Max. lunghezza cavo: 3 m (ingressi esterni)
– Lunghezza cavi di collegamento: 25 cm
Grado di inquinamento: 2
Sovratensione transitoria nominale: 4 kV
Classe di software: A
Sezione di collegamento: 4 mm
2
Dimensioni: 44,4 x 48,6 x 32,3 mm
IT
ADVERTENCIA
¡Peligro de muerte por descarga elétrica o
incendio!
• ¡El montaje debe ser llevado a cabo exclusiva-
mente por un electricista profesional!
• ¡Desconecte la tensión de red, antes de proce-
der al montaje o desmontaje!
• Consulte el manual KNX si desea obtener una
descripción detallada del funcionamiento.
Información general
• El actuador de calefacción empotrado EU 1
KNX para sistemas de calefacción eléctrica se
ajusta a la norma EN 60730-2-9 si el monta-
je se efectúa conforme a lo previsto.
• Se pueden montar en cajas empotradas con
pulsadores/interruptores convencionales
• Conexión directa de sistemas eléctricos de
calefacción o refrigeración
• Entrada binaria para contactos libres de
potencial como pulsadores, contactos de
ventanas, sensores de temperatura (I2)
• Los sensores de temperatura 9070496,
9070459 y el sensor de suelo 9070321 dis-
ponibles como accesorios pueden conectarse
a I2.
• El ETS (Engineering Tool) permite seleccionar
programas de aplicación, asignar parámetros
especícos y direcciones y transmitirlos al
aparato.
Datos técnicos
Tensión del bus: 21–32 V CC
Consumo de corriente del bus KNX: 4 mA
(típico)
Tipo: TP1-256
Tipo de contacto: contacto μ
Potencia de conmutación: 16 A (a 240 V CA,
cos = 1)ϕ
Adecuado para SELV: si
Carga mínima: 12 V/100 mA
Modo de funcionamento: tipo 1 B
Temperatura de funcionamiento:
– 5 °C ... + 45 °C
Entrada binaria:
– Tensión de contacto: 3,3 V
– Corriente de contacto: 0,5 mA
– Longitud de cable máxima: 3 m (entradas
externas)
– Longitud de los cables de conexión: 25 cm
Grado de polución: 2
Impulso de sobretensión admisible: 4 kV
Clase de software: A
Sección de conexión: 4 mm
2
Dimensiones: 44,4 x 48,6 x 32,3 mm
ES
ATENÇÃO
Perigo de morte por choque eléctrico ou
incêndio!
• A montagem deve ser efectuada apenas por
um electricista especializado!
• Antes da montagem/desmontagem activar a
tensão de rede!
• Para descrições detalhadas das funções, use o
manual KNX.
Informações gerais
• O atuador de aquecimento embutido EU 1
KNX para aquecimentos elétricos está em
conformidade com a norma EN 60730-2-9
quando instalado como previsto.
• Pode ser integrado em caixas embutidas com
botões/interruptores convencionais
• Ligação direta de sistemas elétricos de aque-
cimento ou de refrigeração
• Entrada binária para contactos isentos de
potencial como botão, contactos da janela,
sensor de temperatura (I2)
• Os sensores de temperatura 9070496,
9070459 e o sensor de chão 9070321, que
estão disponíveis como acessórios, podem
ser ligados a I2.
• Com a ETS (Engineering Tool) podem ser
selecionados os programas da aplicação,
atribuídos os parâmetros e endereços especí-
cos e efetuada a sua transferência para o
aparelho.
Dados técnicos
Tensão da linha de bus: 21–32 V CC
Entrada de corrente Bus para KNX: 4 mA (típico)
Tipo: TP1-256
Tipo de contacto: contacto μ
Potência de comutação: 16 A (com 240 V CA,
cos = 1ϕ
Indicado para SELV: si
Carga mínima: 12 V/100 mA
Modo de funcionamento: tipo 1 B
Temperatura operacional: – 5 °C ... + 45 °C
Entradas binárias:
– Tensão de contacto: 3,3 V
– Corrente de contacto: 0,5 mA
– Comprimento máx. de cabo: 3 m (entradas
externas)
– Comprimento dos os de ligação: 25 cm
Grau de poluição: 2
Tensão transitória de dimensionamento: 4 kV
Classe do software: A
Secção transversal de ligação: 4 mm
2
Dimensões: 44,4 x 48,6 x 32,3 mm
PT
Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | info@theben.de | www.theben.de
EU 1 KNX
4942542
For more information, see
product page
307618 01 05.12.2022
Bestimmungsgemäße Verwendung
• Die Unterputz-Heizungsaktoren steuern
elektrische Heizungen oder Kühlanlagen.
• Wenn potenzialfreie Taster oder Schalter
an den Eingängen angeschlossen werden,
können sie verschiedene Funktionen wie
Schalten, Dimmen, Jalousien auf-/abfahren
etc. ausführen.
• Für den Einsatz im Wohn- und Objektbau
(Bürogebäude, öffentliche Gebäude, Hotels
etc.)
• Verwendung nur in geschlossenen, trockenen
Räumen
Montage
¾In handelsübliche Unterputzdosen (nach
DIN 49073) montieren.
Anschluss
¾Spannung freischalten.
!
Gerät mit einem vorgeschalteten Leitungs-
schutzschalter Typ B oder C (EN 60898-1
von max. 16 A 6 kA absichern.
¾Berührungssicher installieren.
!
Keine Netzspannung oder andere externe
Spannungen an die Nebenstelleneingänge
anschließen!
!
Bei der Installation auf ausreichende Isolie-
rung zwischen Netzspannung und Bus bzw.
Nebenstellen achten (mind. 5,5 mm).
!
Die in diesem Produkt eingesetzten bista-
bilen Relais können ihren Zustand durch
starke Erschütterung z. B. beim Transport
verändern.
Wichtig: Zuerst die Busspannung anlegen,
bevor die Ausgänge mit Spannung versorgt
werden. Ein Nichtbeachten kann zu einer
Beschädigung der angeschlossenen Ver-
braucher führen.
Die ETS-Datenbank finden Sie unter
www.theben.de.
Proper use
• The ush-mounted heating actuators control
electric heating or cooling systems.
• If potential-free push buttons or switches
are connected to the inputs, they can carry
out various functions, such as switching,
dimming, raising/lowering blinds etc.
• For use in residential and other buildings
(ofce buildings, public buildings, hotels etc.).
• Only for use in closed, dry rooms
Installation
¾For installation in conventional ush-moun-
ted boxes (according to DIN 49073).
Connection
¾Disconnect power source.
!
Secure the device with an upstream type B
or type C circuit breaker (EN 60898-1) of
max. 16 A 6 kA.
¾Protect against accidental contact during
installation.
!
Do not connect mains voltage or other ex-
ternal voltages to the extension inputs!
!
During installation, ensure there is adequa-
te insulation between mains voltage and
bus or extensions (min. 5.5 mm).
!
The bistable relays used in this product can
change their state due to strong vibrations,
e.g. during transport.
Important: Apply the bus voltage rst be-
fore supplying the outputs with voltage.
Non-observance may result in damage to
the connected consumers.
The ETS database is available at
www.theben.de.
Usage conforme
• Les actionneurs de chauffage encastrés com-
mandent des systèmes de chauffage ou de
refroidissement électriques.
• Lorsque des boutons-poussoirs ou inter-
rupteurs sans potentiel sont raccordés aux
entrées, il est possible d‘exécuter diverses
fonctions, comme la commutation, la variati-
on, la montée/descente des stores, etc.
• Pour l‘utilisation dans des habitations ou
bâtiments (bureaux, immeubles publics,
hôtels, etc.)
• Utilisation uniquement dans des locaux
fermés et secs
Montage
¾Monter dans les boîtiers encastrés du com-
merce (selon DIN 49073).
Raccordement
¾Couper la tension.
!
Sécuriser l‘appareil avec un disjoncteur
différentiel de type B ou C (EN 60898-1) de
16 A 6 kA max., installé en amont.
¾Installer de manière protégée contre les
contacts.
!Ne raccorder aucune tension réseau ou
d‘autres tensions externes aux entrées
externes !
!
Lors de l‘installation, s‘assurer que l‘isola-
tion entre la tension réseau et le bus ou les
entrées externes est sufsante (au moins
5,5 mm).
!
L‘état des relais bistables intégrés dans
ce produit peut être modié suite à de
fortes secousses, par exemple pendant le
transport.
Important : appliquer tout d‘abord la
tension du bus, puis alimenter les sorties
en tension. En cas de non-respect, les
consommateurs raccordés risquent d‘être
endommagés.
La base de données ETS est disponible à
l‘adresse suivante www.theben.de.
Uso conforme
• Gli attuatori per sistemi di riscaldamento da
incasso controllano sistemi di riscaldamento
o raffreddamento elettrici.
• Se un tasto o un interruttore a potenzia-
le zero sono collegati agli ingressi, questi
possono eseguire diverse funzioni come
commutare, regolare, sollevare e abbassare le
veneziane.
• Per l‘impiego nell‘edilizia residenziale e di
grandi progetti (edici con ufci, edici pub-
blici, hotel ecc.)
• Utilizzo solo in ambienti chiusi e asciutti
Montaggio
¾Montare in scatole a incasso comunemente
reperibili in commercio (secondo DIN 49073).
Collegamento
¾Disattivare la tensione.
!
Mettere in sicurezza il dispositivo tramite un
interruttore automatico installato a monte
tipo B o C (EN 60898-1) di max. 16 A 6 kA.
¾L‘installazione deve essere effettuata in modo
protetto dai contatti accidentali.
!
Non collegare la tensione di rete o altre
tensioni esterne agli ingressi di utenze
interne!
!
Durante l‘installazione osservare che vi sia
un isolamento sufciente tra tensione di
rete e bus oppure utenze interne (almeno
5,5 mm).
!
I relè bistabili utilizzati in questo prodotto
possono modicare il loro stato a causa di
forti vibrazioni, ad es. durante il trasporto.
Importante: creare la tensione bus prima
che le uscite vengano alimentate con tensi-
one. L‘inosservanza può causare danni alle
utenze collegate.
La banca dati ETS si trova
www.theben.de.
Uso previsto
• Los actuadores de calefacción empotrados
controlan los sistemas eléctricos de calefac-
ción o refrigeración.
• Si se conectan pulsadores o interruptores
libres de potencial en las entradas, estos
podrán ejecutar diversas funciones, como
conmutar, regular la intensidad de luz, subir/
bajar persianas, etc.
• Para el uso en la edicación (edicios de
ocinas, edicios públicos, hoteles, etc.)
• Utilización exclusiva en lugares cerrados y
secos
Montaje
¾Montar en cajas de montaje empotrado con-
vencionales (según DIN 49073).
Conexión
¾Desconectar la tensión.
!
Proteger el aparato con un interruptor de
potencia preconectado tipo B o C
(EN 60898-1) de máx. 16 A 6 kA.
¾Instalar protectores contra contacto.
!
¡No conecte una tensión de red o algu-
na otra tensión externa a la entrada de
extensión!
!
Durante la instalación, asegurarse de que
haya un aislamiento suciente entre la
tensión de red y el bus o las extensiones
(mín. 5,5 mm).
!
Los fusibles biestables que se utilizan en
este producto pueden cambiar de estado
a consecuencia de sacudidas fuertes, p. ej.,
durante el transporte.
Importante: aplicar la tensión de bus antes
de suministrar tensión a las salidas. Si no se
tiene en cuenta esta indicación, se pueden
producir daños en los equipos consumido-
res conectados.
Encontrará la base de datos ETS en
www.theben.de.
Utilização correta
• Os atuadores de aquecimento embutidos
controlam os sistemas elétricos de aqueci-
mento ou de refrigeração.
• Se forem ligados às entradas botões ou inter-
ruptores sem potencial, estes podem efetuar
diferentes funções como comutar, regular a
luminosidade, subir/descer estores, etc.
• Para a utilização na construção de habitações
de edifícios (complexos de escritórios, edifí-
cios públicos, hotéis, etc.)
• Utilização apenas em espaços secos e fecha-
dos
Montagem
¾Montar em caixas embutidas convencionais
(conforme a DIN 49073).
Ligação
¾Desligar a tensão.
!
Proteger o aparelho com um disjuntor pré-
conectado tipo B ou C (EN 60898-1) de, no
máx. 16 A 6 kA.
¾Instalar protegido contra contacto.
!
Sem tensão de rede ou ligar outras tensões
externas a entradas de ramais!
!
Na instalação, ter em atenção o isolamento
suciente entre a tensão de rede e o bus ou
ramais (mín. 5,5 mm).
!
Os relés biestáveis utilizados neste produto
podem mudar o seu estado devido a fortes
vibrações, por exemplo, durante o trans-
porte.
Importante: Aplicar primeiro a tensão da
linha de bus antes de alimentar as saídas
com tensão. A não observância deste facto
pode resultar em danos para os consumido-
res ligados.
Pode aceder ao banco de dados da ETS em
www.theben.de.
DE
EN
FR
IT
ES
PT

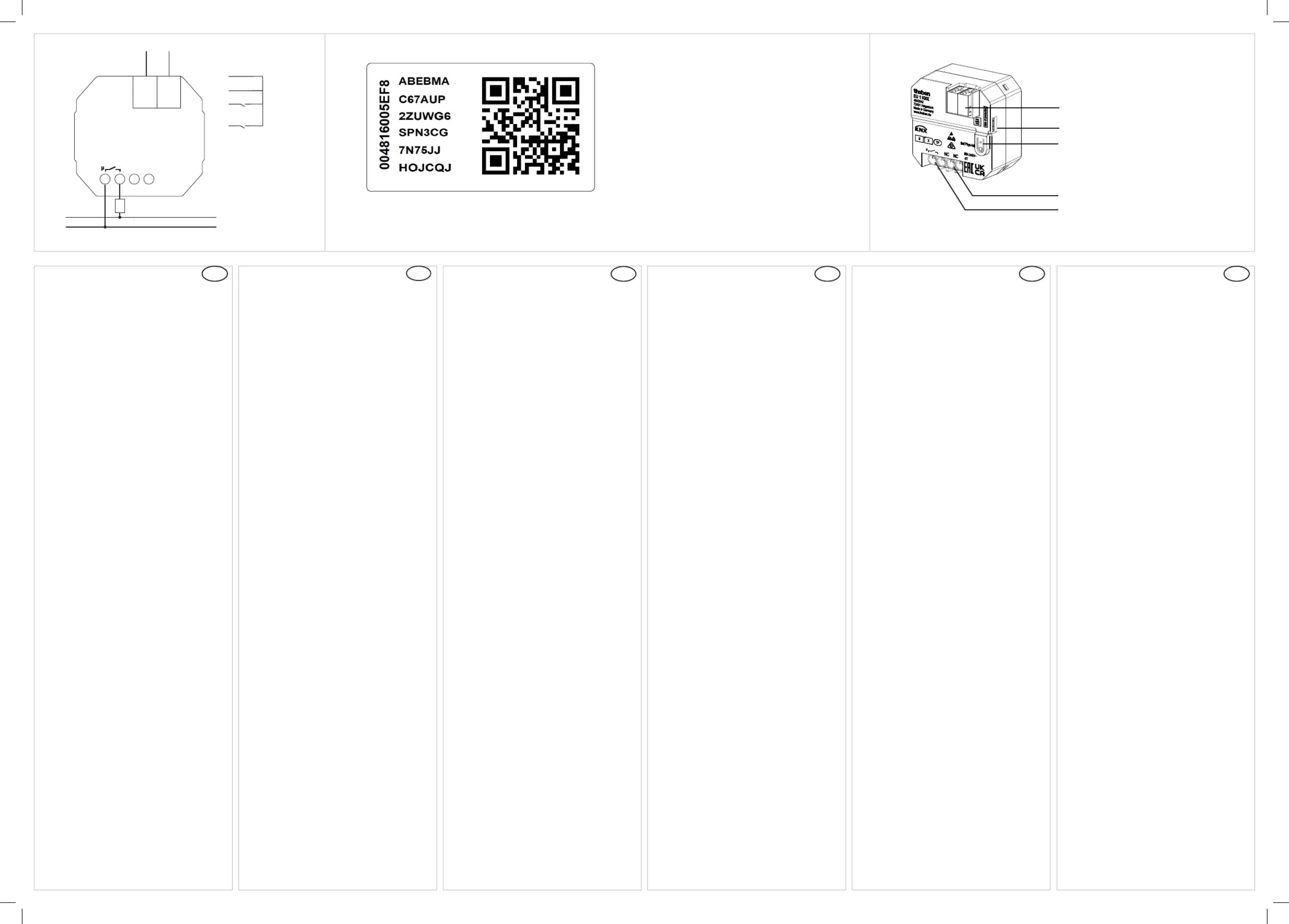

N
L1
I1
I2
BK
BK
BN
RD
KNX
NC
NC
This device supports KNX Secure. For start-up, the
Factory-Default-Setup-Key (FDSK) is required
(sticker on the device and the secure card).
!
Keep the Factory-Default-Setup-Key in a safe
place.
!
Remove the stickers from the device for maxi-
mum safety. If the FDSK is lost, a recovery is not
possible. In this case, start-up is only possible
„insecure“.
Example of a label with QR code
Programming button and LED for physical
address
Plug connection for external inputs
Bus connection: Note polarity
Not connected
NO contact

Produkt Specifikationer

Mærke: Theben
Kategori: Fjernbetjening
Model: EU 1 KNX

Har du brug for hjælp?

Hvis du har brug for hjælp til Theben EU 1 KNX stil et spørgsmål nedenfor, og andre brugere vil svare dig


Fjernbetjening Theben Manualer

Theben

Theben HME 6 T KNX Manual

5 August 2025
Theben

Theben HMT 6 S KNX Manual

3 August 2025
Theben

Theben theSenda P Manual

3 August 2025
Theben

Theben EU 1 KNX Manual

3 August 2025
Theben

Theben LUXORliving E1 S RF Manual

3 August 2025
Theben

Theben HU 1 S RF KNX Manual

3 August 2025
Theben

Theben CHEOPS S KNX Manual

3 August 2025
Theben

Theben FCA 2 KNX Manual

3 August 2025
Theben

Theben LUXORliving R718 Manual

3 August 2025
Theben

Theben theSenda S Manual

2 August 2025

Fjernbetjening Manualer

Nyeste Fjernbetjening Manualer

One For All

One For All EazyClean URC 9290 Manual

13 August 2025
One For All

One For All URC 2781 Manual

13 August 2025
One For All

One For All Digital 5 URC 7557 Manual

12 August 2025
Chamberlain

Chamberlain CH382C Manual

12 August 2025
One For All

One For All Essence 4 URC 1242 Manual

12 August 2025
One For All

One For All Essence 8 URC 1282 Manual

12 August 2025
Chamberlain

Chamberlain CHU62C Manual

12 August 2025
One For All

One For All Digital Five URC 7555 Manual

12 August 2025
Daikin

Daikin BRC7EA630 Manual

12 August 2025
Daikin

Daikin BRC944B2 Manual

12 August 2025
