WARNUNG!
Lebensgefahr durch elektrischen Schlag oder
Brand!
•
Montage ausschließlich von Elektrofachkraft
•
Vor Montage/Demontage Netzspannung
freischalten!
•
Ausführliche Bedienungsanleitung im Internet
beachten!
Allgemeine Infos
•
Der 6-fach-Heizungsaktor der MIX2-Serie
entspricht EN 60669-2-1 und EN 60730-1
bei bestimmungsgemäßer Montage
•
Die MIX2-Serie ist eine Serie von Geräten,
bestehend aus Grundmodulen und Erwei-
terungsmodulen. An ein Grundmodul dieser
Serie können bis zu 2 Erweiterungsmodule
MIX oder MIX2 angeschlossen werden
•
Heizungsaktor und Busmodul KNX können
unabhängig voneinander getauscht werden
•
Abnehmbares Busmodul KNX ermöglicht Aus-
tausch der Geräte ohne Neuprogrammierung
•
Die manuelle Inbetriebnahme und die Be-
dienung der Heizungsaktoren ist auch ohne
Busmodul KNX möglich
•
Mit der ETS (Engineering Tool) können Appli-
-
schen Parameter und Adressen vergeben und
in das Gerät übertragen werden
Technische Daten
Betriebsspannung: 40 V AC, 110–2 +10 % / –15 %
Frequenz: 50–60 Hz
Standby Leistung: 0,3 W (HME 6 T KNX: 0,2 W)
Kontaktart: -Kontakt (Triac)ε
Schaltleistung: 40 V AC 24–2
C1-C3: I
Σ
0,45 A max.
C4-C6: I
Σ
0,45 A max.
Mindestlast: < 1 W
Schalten von SELV möglich, wenn alle Kanäle
eines Moduls SELV schalten
Schutzart: IP 20 nach EN 60529
Schutzklasse: II bei bestimmungsgemäßer
Montage
Betriebstemperatur: –5 °C … +45 °C
Busspannung: 21– 32 V DC
Stro ufnahme KNX us: ma -B ≤ 4 mA
Wirkungsweise: Typ 1 nach EN 60730-1
Verschmut sgrad: 2zung
Bemessungsstoßspannung: 4 kV
Weitere Informationen
http://qr.theben.de/
p/4930240de
DE
WARNING!
Danger of death through electric shock
•
Installation should only be carried out by
professional electrician!
•
Disconnect the mains power supply prior to
installation and/or disassembly!
•
Note detailed operating manual on the inter-
net!
General information
•
The 6-way heating actuator from the MIX2
and EN 60730-1
if correctly installed
•
The MIX2 series is a series of devices consi-
sting of basic modules and extension modu-
les. Up to 2 MIX or MIX2 extension modules
can be connected to a basic module of this
series
•
Heating actuator and KNX bus module can be
changed independently
•
Removable KNX bus module enables devices
to be changed without reprogramming
•
Manual start-up and operation of the heating
actuators is also possible without the KNX bus
module
•
The ETS (Engineering Tool) can be used to
parameters and addresses and transfer them
to the device
Technical data
Operating voltage: 40 V AC, +10 % / –15 %110–2
Frequency: 50–60 Hz
Standby: 0,3 W (HME 6 T KNX: 0,2 W)
Type of contact: -contact (triac)ε
Switch g pacity:in ca 24–240 V AC
C1-C3: I
Σ
5 A max. 0,4
C4-C6: I
Σ
5 A max.0,4
Minimum load: < 1 W
Switching of SELV voltages: possible if all chan-
nels of a module switch protective low voltage
Protection rating: IP 20 in accordance with EN
60529
Protection class: II subject to correct installation
Operating temperature: –5 °C … +45 °C
Bus voltage: 21– 32 V DC
Power input KNX bus: ≤ 4 mA
Mode of operation: type 1 according to
EN 60730-1
Pollution degree: 2
Rated impulse voltage: 4 kV
Further information
http://qr.theben.de/
p/4930240en
EN
AVERTISSEMENT!
Danger de mort, risque d‘électrocution et
d‘incendie!
•
Le montage doit être effectué exclusivement
par un électricien spécialisé
!
•
Désactiver la tension réseau avant le monta-
ge/ le démontage !
•
Respecter la notice d‘utilisation détaillée dis-
ponible sur Internet !
Informations générales
•
L‘actionneur de chauffage à 6 canaux de
la série MIX2 est conforme à la norme EN
60669-2-1 et EN 60730-1 en cas de monta-
ge conforme
•
La série MIX2 est une série d‘appareils,
composés de modules de base et de modu-
les d‘extension. Chaque module de base de
cette série peut recevoir jusqu‘à 2 modules
d‘extension MIX ou MIX2
•
L‘actionneur de chauffage et le module de bus
KNX peuvent être remplacés indépendam-
ment l‘un de l‘autre
•
Le module de bus KNX amovible permet de
remplacer les appareils sans qu‘une repro-
grammation soit nécessaire
•
La mise en service manuelle et la commande
des actionneurs de chauffage sont également
possible sans module de bus KNX
•
L‘outil logiciel ETS (Engineering Tool) permet
de sélectionner les programmes d‘application,
d‘attribuer les paramètres et les adresses
Caractéristiques techniques
Tension de service : 110 – 240 V CA +10 % / –15 %
Fréquence : 50–60 Hz
Éco (veille) : 0,3 W (HME 6 T KNX: 0,2 W)
Type de contact : -contact (Triac)ε
Puissance de commutation: 24–240 V AC
C1-C3 : I
Σ
0,45 A max.
C4-C6 : I
Σ
0,45 A max.
Charge minimale : < 1 W
Commutation de TBTS : possible, si tous les
canaux d’un module commutent des TBTS
Degré de protection : IP 20 selon la norme EN
60529
Classe de protection : II en cas de montage
conforme
Température de service : –5 °C … +45 °C
Voltage bus: 21– 32 V DC
Courant absorbé à partir du bus KNX : ≤ 4 mA
Fonctionnement : type 1 selon EN 60730-1
Degré de pollution : 2
Tension assignée de tenue aux chocs : 4 kV
Informations supplémentaires
http://qr.theben.de/p/4930240fr
FR
AVVERTIMENTO!
Pericolo di morte per scosse elettriche o i ndio!nce
•
Il montaggio deve essere eseguito esclusi-
vamente da parte di un elettroinstallatore
specializzato!
•
Prima del montaggio o dello smontaggio scol-
legare la tensione di rete!
•
Attenersi alle istruzioni per l‘uso dettagliate
disponibili in internet!
Informazioni generali
•
L‘attuatore per sistemi di riscaldamento a 6
canali della serie MIX2 rispecchia la norma
EN 60669-2-1 e EN 60730-1 con montaggio
conforme
•
La serie MIX2 è una linea di apparecchi com-
posta da moduli di base e moduli di amplia-
mento. Su un modulo di base di questa serie
ampliamento MIX o MIX2
• L‘attuatore per sistemi di riscaldamento ed il
modulo bus KNX possono essere sostituiti in
modo indipendente l‘uno dall‘altro
•
Modulo bus KNX rimovibile che consente la
sostituzione degli apparecchi senza ripro-
grammazione
•
La messa in funzione manuale e l‘utilizzo
degli attuatori per sistemi di riscaldamento
sono possibili anche senza il modulo bus KNX
•
Con l’ETS (Engineering Tool) è possibile sele-
zionare i programmi di applicazione, assegna-
re e trasmettere all‘apparecchio i parametri e
Dati tecnici
Tensione d‘esercizio: 40 V AC, 110–2 +10 % / –15 %
Frequenza: 50–60 Hz
Standby: 0,3 W (HME 6 T KNX: 0,2 W)
Tipo di contatto: contatto (Triac)ε
Pot a di comm zione:enz uta 24–240 V AC
C1-C3: I
Σ
0,45 A max.
C4-C6: I
Σ
0,45 A max.
Carico minimo: < 1 W
Commutazione di SELV: possibile, se tutti i
canali di un modulo commutano SELV
Tipo di protezione: IP 20 secondo EN 60529
Classe di protezione: II con montaggio conforme
Temperatura d‘esercizio: –5 °C … +45 °C
Tensione bus: 21– 32 V DC
assorbimento di pot za bus KNX: en ≤ 4 mA
Funzionamento: tipo 1 secondo EN 60730-1
Grado di mento: 2inquina
Sovratensione transitoria nominale: 4 kV
Maggiori informazioni
http://qr.theben.de/p/4930240it
IT
ADVERTENCIA!
¡Peligro de muerte por descarga elétrica o
incendio!
•
¡El montaje debe ser llevado a cabo exclusiva-
mente por un electricista profesional!
•
¡Desconecte la tensión de red, antes de proce-
der al montaje o desmontaje!
•
Observar las instrucciones de uso detalladas
en Internet!
Información general
•
El act or de calefaccióuad n de 6 canales de la
serie M ajusta a la ma 2-1 IX2 se nor EN 60669-
y EN 60730-1 el montaje efec confor-si se túa
me a lo pr istoev
•
La serie M es una serie de aparatos IX2
compuestos de módulo se y de módulos s ba
de ampliación. En un módulo se de esta ba
serie se n conectar hastpuede a 2 módulos de
ampliación MIX o MIX 2
•
El act or de calefacció el módulo bus uad n y de
K se sti r ndientemente NX pueden su tui indepe
el uno del otro
•
El módulo de s extr le Kbu aíb
NX permite susti-
tuir los aparatos sin necesidad de efectuar una
nueva programación
•
La puesta en funcionamiento al y el ma-manu
nejo de los act dorua es de calefacción también
se pueden llevar a cabo sin el módulo de bus KNX
•
El ETS (Eng nei ering Tool) permite leccionar se
programas licación, asi ar parámetros de ap gn
aparato
Datos técnicos
Tensión de servicio: 110–240 V AC, +10 % / –15 %
Frecuencia: 50–60 Hz
Standby: 0,3 W (HME 6 T KNX: 0,2 W)
Tipo de contacto: contacto (Triac)ε
Pot cia de coen nmutación: 40 V AC 24–2
C1-C3: I
Σ
5 A máx. 0,4
C4-C6: I
Σ
5 A máx.0,4
Carga mínima: < 1 W
Conmutación de SELV: posible, si todos los
canales conmutan un módulo SELV
Grado de protección: IP 20 según EN 60529
Clase de protección: II en caso de montaje
conforme al uso adecuado
Temperatura de funcionamiento: –5 °C … +45 °C
Tensió el bus: 21– 32 V DC n d
Consumo de corriente del s KNX: bu ≤ 4 mA
Modo de acción: tipo 1 según EN 60730-1
Grado polución: 2 de
Impulso de sobretensión admisible: 4 kV
Información adicional
http://qr.th en. /p/4930240eseb de
ES
ATENÇÃO!
Perigo de morte por choque eléctrico ou
incêndio!
•
A montagem deve ser efectuada apenas por
um electricista especializado!
•
Antes da montagem/desmontagem activar a
tensão de rede!
•
Ter em atenção o manual de instruções detal-
hado na Internet!
Informações gerais
•
O actuador de aquecimento de 6 níveis da
série MIX2 está em conformidade com a EN
60669-2-1 e EN 60730-1 em caso de monta-
gem correcta
•
A série MIX2 é uma série de aparelhos con-
stituídos por módulos básicos e de expansão.
A um módulo básico desta série podem ser
ligados até 2 módulos de são MIX ou MIX2expan
•
O actuador de aquecimento e o módulo de
barramento KNX podem ser substituídos
independentemente um do outro
•
O módulo de barramento amovível KNX per-
mite a substituição dos aparelhos sem uma
nova programação
•
A colocação em funcionamento manual e a
operação dos actuadores de aquecimento
também são possíveis sem o módulo de
barramento KNX
•
Com o ETS (Engineering Tool) é possível
seleccionar os programas de aplicação, atri-
transmiti-los ao aparelho
Dados técnicos
Tensão de serviço: 40 V AC, +10 % / 5 %110–2 –1
Frequência: 50–60 Hz
Standby: 0,3 W (HME 6 T KNX: 0,2 W)
Tipo de contacto: contacto (Triac)ε
Pot cia de conmutación: 40 V AC en 24–2
C1-C3: I
Σ
0,45 A max.
C4-C6: I
Σ
0,45 A max.
Carga mínima: < 1 W
Comutar o SELV: possível, se todos os canais de
um módulo SELV comutarem
Tipo de protecção: IP 20 conforme a EN 60529
Classe de protecção: II em caso de montagem
correcta
Temperatura operacional: °C … °C–5 +45
Tensão de modo de operação: tensão de barra-
mento : 21– 32 V DC
Consumo de corrente do barramento KNX:
Modo de funcionamento: tipo 1 em conformida-
de com a EN 60730-1
Grau de poluição: 2
Tensão transitória de dimensionamento: 4 kV
Mais informações
http://qr.th n.de/p/4930240ptebe
PT
Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | info@theben.de | www.theben.de
309684 02 10.06.2014
HMG 6 T KNX 4930240
HME 6 T KNX 4930245
≤ 4 mA
Bestimmungsgemäße Verwendung
•
Die 6-fach-Heizungsaktoren der MIX2-Serie
mit 6 elektronischen Ausgängen steuern
elektronische Stellantriebe für Heizungen
oder Kühldecken an
•
Für den Einsatz im Objektbau (Bürogebäude,
öffentliche Gebäude, Hotels etc.)
•
Verwendung nur in geschlossenen, trockenen
Räumen
•
Überlast-/Kurzschlussschutz der Ausgänge
mit Rückmeldung zum KNX-Bus
Montage
•
auf DIN-Hutschiene (nach EN 60715)
Anschluss
•
Spannung freischalten
Manuelle Bedienung
Über die manuelle Bedienung können die Aus-
gänge über die Tasten gesteuert werden.
•
Stellantriebe etc. manuell öffnen/schließen
1. Wenn die Taste man. nicht gedrückt
ist ...
– Kanaltaste
/: - drücken.Kanal kann ein- und
ausgeschaltet werden. Nach 5 min endet
der manuelle Betrieb
2. Wenn die Taste man. gedrückt ist ...
– Kanaltaste : drücken Kanal kann
ein- und ausgeschaltet werden. Der Schalt-
zustand bleibt dauerhaft erhalten
•
Taste
– Die Taste
dient zum Löschen/Zurück-
setzen eines Fehlers (Überlast/Kurz-
schluss); Details siehe KNX-Handbuch
Die ETS-Datenbank finden Sie unter
www.theben.de.
Für detaillierte Funktionsbeschreibungen
verwenden Sie bitte das KNX-Handbuch.
Designated Use
•
The 6-way heating actuators from the MIX2
series with 6 electronic outputs control elec-
tronic actuators for heating or cooling cei-
lings
•
dings, public buildings, hotels etc.)
•
Use only in closed, dry areas
•
Output overload/short circuit protection
with feedback to the KNX bus
Installation
•
Connection
•
Disconnect power source
Manual operation
The outputs can be controlled using the buttons
for manual operation.
•
Open/close actuators etc. manually
1. If the man. button has not been pressed ...
– Press the channel button
/: Channel can
be switched on and off. Manual operation
ends after 5 mins
2. If the man. button has been pressed ...
– Press channel
/: button Channel can
be switched on and off. The switching
status remains constant
•
Button
– The button
can be used to delete/
reset an error (overload/short circuit), for
more details see the KNX handbook
The ETS database is available at
www.theben.de.
Please refer to the KNX manual for detailed
functional descriptions.
Utilisation conforme à l‘usage prévu
•
Les actionneurs de chauffage à 6 canaux
de la série MIX2 avec 6 sorties électroniques
contrôlent les commandes d‘actionnement
électroniques pour les systèmes de chauf-
fage ou les plafonds réfrigérants
•
Pour l‘utilisation dans les projets de construc-
tion (bureaux, bâtiments publics, hôtels, etc.)
•
Utilisation dans des locaux fermés et secs
seulement
•
Protection contre la surcharge / les courts-
bus KNX
Montage
•
Sur rails DIN (selon EN 60715)
Raccordement
•
Couper la tension
Fonctionnement manuel
Avec le fonctionnement manuel, les sorties
peuvent être commandées à l‘aide des boutons.
•
Ouvrir / fermer manuellement les comman-
des d‘actionnement etc.
1. Lorsque la touche man. n‘est pas
enfoncée ...
– Appuyer sur la touche de canal
/ : le canal
peut être activé et désactivé. Après 5 min,
le fonctionnement manuel s‘arrêt
2. Lorsque la touche man. est enfoncée ...
– Appuyer sur la touche de canal
/ : le canal
peut être activé et désactivé. L‘état de com-
mutation est conservé en permanence
•
Touche
– La touche
sert à supprimer / réinitialiser
un défaut (surcharge / court-circuit) ;
détails, voir manuel KNX
La base de données ETS est disponible sous
www.theben.de.
Pour la description détaillée des fonctions, se
reporter au manuel KNX
Uso conforme
•
Gli attuatori per sistemi di riscaldamento a
6 canali della serie MIX2 con 6 uscite elettro-
niche comandano gli attuatori elettronici per i
riscaldamenti o i rivestimenti di raffredda-
mento
•
Per l‘impiego nell‘edilizia di grandi progetti
•
Utilizzo solo in ambienti chiusi e asciutti
•
Protezione dal sovraccarico e dai cortocircuiti
delle uscite con feedback al bus KNX
Montaggio
•
su guida omega DIN (secondo EN 60715)
Collegamento
•
Disattivare la tensione
Comando manuale
Attraverso il comando manuale le uscite
possono essere controllate con i tasti.
•
Aprire/chiudere manualmente gli attuatori
ecc.
1. Se il tasto man. non è premuto ...
– Premere il tasto canale
/: il canale può
essere acceso e spento. Dopo 5 min termi-
na il comando manuale
2. Se il tasto man. è premuto ...
– Premere il tasto canale
/: il canale può
essere acceso e spento. Lo stato di com-
mutazione viene mantenuto in modo
permanente
•
Tasto
– Il tasto
serve per la cancellazione/il
ripristino di un errore (sovraccarico/corto-
circuito); per i dettagli vedere il manuale
KNX
La banca dati ETS si trova . www.theben.de
Per descrizioni di funzionamento dettagliate
fare riferimento al manuale KNX.
Uso previsto
•
Los actuadores de calefacción de 6 canales de
la serie MIX2 con 6 salidas electrónicas con-
trolan accionamientos de regulación electró-
nicos para calefacciones o sistemas de clima-
tización por techo
•
•
Utilizar exclusivamente en espacios secos y
cerrados
•
Protección contra sobrecarga/cortocircuito de
bus KNX
Montaje
•
60715)
Conexión
•
Desconectar la tensión
Manejo manual
Mediante el manejo manual se pueden accionar
las salidas situadas encima de las teclas.
•
Abrir/cerrar accionamientos de regulación,
etc. manualmente
1. Cuando la tecla man. no está pulsada ...
– Pulsar la tecla del canal
/: se puede acti-
var o desactivar el canal. Al cabo de 5 min
2. Cuando la tecla man. está pulsada ...
– Pulsar la tecla del canal
/: se puede acti-
var o desactivar el canal. El estado de con-
mutación se mantiene de manera permanente
•
Tecla
– La tecla
sirve para borrar o reiniciar un
fallo (sobrecarga/cortocircuito); más de-
talles en el manual KNX
Encontrará la base de datos ETS en
www.theben.de.
Consulte el manual KNX si desea obtener una
descripción detallada del funcionamiento.
Utilização correcta
• Os actuadores de aquecimento de 6 níveis da
série MIX2, com 6 saídas electrónicas, contro-
lam actuadores electrónicos para aquecimen-
tos ou tectos refrigeradores
• Para a utilização na construção (edifícios de
escritórios, edifícios públicos, hotéis, etc.)
• Utilização apenas em espaços secos e fecha-
dos
• Protecção das saídas contra sobrecarga/cur-
to-circuito com informação de retorno ao
barramento KNX
Montagem
•
60715)
Ligação
•
Desligar a tensão
Operação manual
Através da operação manual, as saídas podem
ser comandadas directamente por meio das
teclas.
•
Fechar/abrir os accionamentos, etc.,
manualmente
1. Se a tecla man. não estiver pressionada ...
– Premir tecla de canal
/: o canal pode ser
ligado e desligado. Após 5 min. termina
a operação manual
2. Se a tecla man. estiver pressionada ...
– Premir tecla de canal
/: o canal pode ser
ligado e desligado. O estado de comutação
permanece inalterado
•
Tecla
– A tecla
serve para eliminar/repor um
erro (sobrecarga/curto-circuito); para mais
detalhes, consulte o manual KNX
Pode aceder ao banco de dados ETS em
www.theben.de.
Para descrições detalhadas das funções, use o
manual KNX.
DE
EN
FR
IT
ES
PT
309684 02 10.06.2014

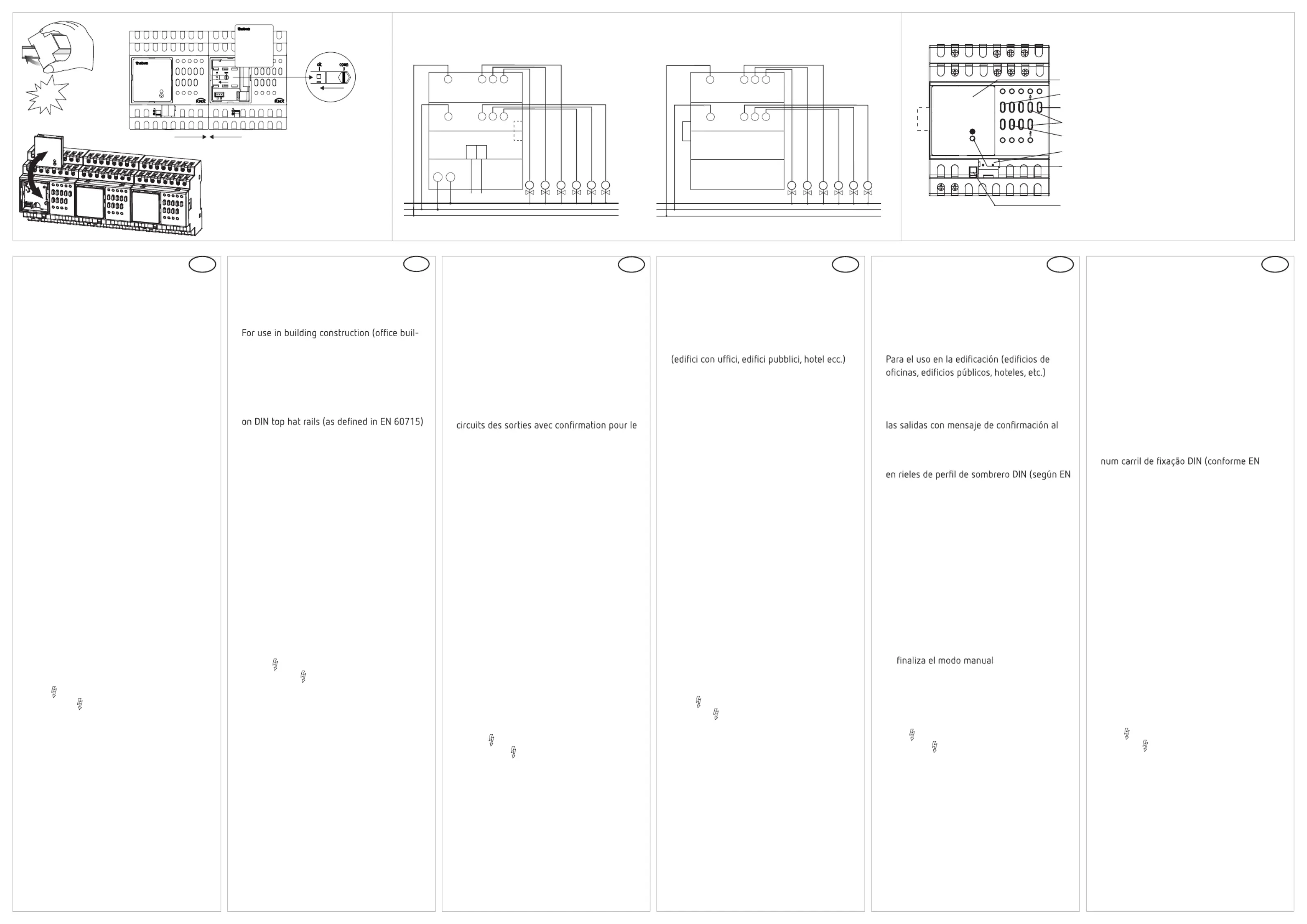

HMG 6 T KNX
HME 6 T KNX
1
3
9
4
5
6
7
8
2
C1 C2 C3
man.
C4 C5 C6
KNX bus module
Channel buttons C1-C3 and status LEDs
Manual button man. and status LEDs
Short circuit/overload button and status LED
Channel buttons C4-C6 and status LEDs
Bus connection: Bear in mind polarity
Programming button and LED for physical address
Slider for locking the KNX bus module or the
cover (in the case of HME 6 T KNX)
Connector between extension and basic module
9
/
L 4 5 6
8
9
10
C1 C2 C3
C4 C5 C6
L
N
L1
L2
M
M
M
M
M
M
L 4 5 6
8
9
10
C1 C2 C3
C4 C5 C6
L
N
L1
L2
M
M
M
M
M
M
KNX
L
N
