Side 1/7

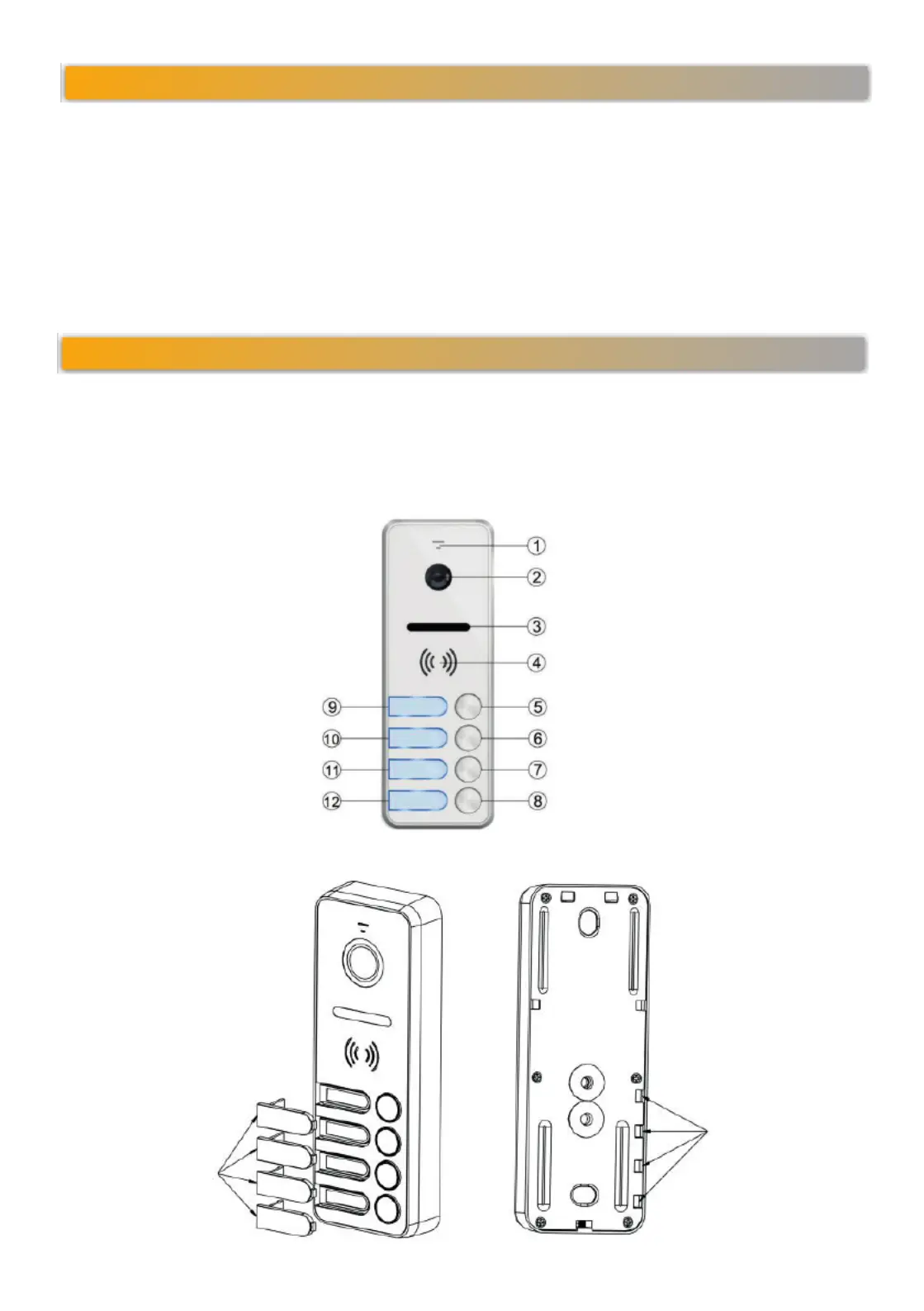

C O N S T R U C T I O N

(1) Μικρόφωνο

(2) Κάμερα

(3) Λευκές δίοδοι

LED

(4) Μεγάφωνο

(5-8) Κουμπιά

κλήσης

(9-12) Ονόματα

Nameplates

Nameplate

calmps

! μέρος του συστήματος ενδοεπικοινωνίας βίντεο VIBELL

! επιτρέπει τη διεξαγωγή συνομιλίας μεταξύ της εξωτερικής και της εσωτερικής

μονάδας

! φωτίζεται με υπέρ-φωτεινές διόδους LED

! προσκολλημένο στην επιφάνεια

! 2 (μοντέλο OR-VID-EX-1063KV) ή 4 κουμπιά κλήσης (μοντέλο OR-VID-

EX-1064KV)

! ευρυγώνιος φακός υψηλής ποιότητας

! έγχρωμη κάμερα CMOS, 700TVL

! πινακίδα με οπίσθιο φωτισμό

! αδιάβροχος

! λειτουργεί με άλλες οθόνες της σειράς VIBELL EX

! επιλογή ελέγχου πύλης

M A I N F E AT U R E S A N D F U N C T I O N S

①

①①

Colour

Kolor

Signal

Sygnał

Name

Abbr.

Name

Abbr.

RED

AUDIO 1

AD1

BLUE

GROUND

GND1

YELLOW

POWER 1

PWR1

WHITE

WT VIDEO 1 VD1

RED-BLACK RD-BK AUDIO 2 AD2

BLUE-BLACK BU-BK GROUND GND2

YELLOW-BLACK

YL-BK

POWER 2

PWR2

WHITE-BLACK

WT-BK

VIDEO 2

VD2

BLACK

COMMON 1

COM 1

BROWN

RED-BLACK

BLUE-BLACK

YELLOW-BLACK

WHITE-BLACK

BLACK

BROWN

NORMALLY

OPEN 1

NO 1

Abbr.

RD-BK

BU-BK

YL-BK

WT-BK

AUDIO 3

NORMALLY

OPEN 2

AD3

GROUND 3

GND3

POWER 3

PWR3

VIDEO 3

VD3

AUDIO 4

AD4

GROUND 4

GND4

POWER 4

PWR4

VIDEO 4

VD4

POWER LOCK PWR LOCK

NO 2

9 BLACK BK

BROWN

NORMALLY

OPEN 2

POWER LOCK PWR LOCK

NO 2

W I R I N G D I A G R A M

Cable OR-VID-EX-1064KV

Cable OR-VID-EX-1063KV

Cable OR-VID-EX-1063KV, OR-VID-EX-1064KV

Κατά το σχεδιασμό του συστήματος καλωδίωσης, λάβετε υπόψη την κατάλληλη διατομή των καλωδίων:

έως 30 m - προτεινόμενο καλώδιο XzTKMXpw 3 x 2 x 0,5 mm

από 30 m έως 100 m - προτεινόμενο καλώδιο XzTKMXpw 3 x 2 x 0,8 mm.

Η σύνδεση με την ηλεκτρομαγνητική κλειδαριά πρέπει να γίνεται με 2 x 1 mm .

Μια ηλεκτρική κρούση πόρτας με τάση 12 VDC και ρεύμα έως 450 mA (δεν παρέχεται) λειτουργεί σωστά με τον

εξωτερικό πίνακα. Σε περίπτωση χρήσης ηλεκτρικής κρούσης πόρτας με μεγαλύτερη κατανάλωση ρεύματος,

συνιστάται η χρήση ηλεκτρικής κρούσης πόρτας με μνήμη.

BLUE-BLACK

BU-BK GROUND GND2
