Betjeningsvejledning DA
Bruksanvisning NO
Bruksanvisning SV
ECM-100U / ECM-100N
Electret-
kondensatormikrofon
Elektret-
kondensatormikrofon
Electret-
kondensatormikrofon
©2018 Sony Corporation Printed in Denmark
http://www.sony.net/
4-735-086- (1) 22

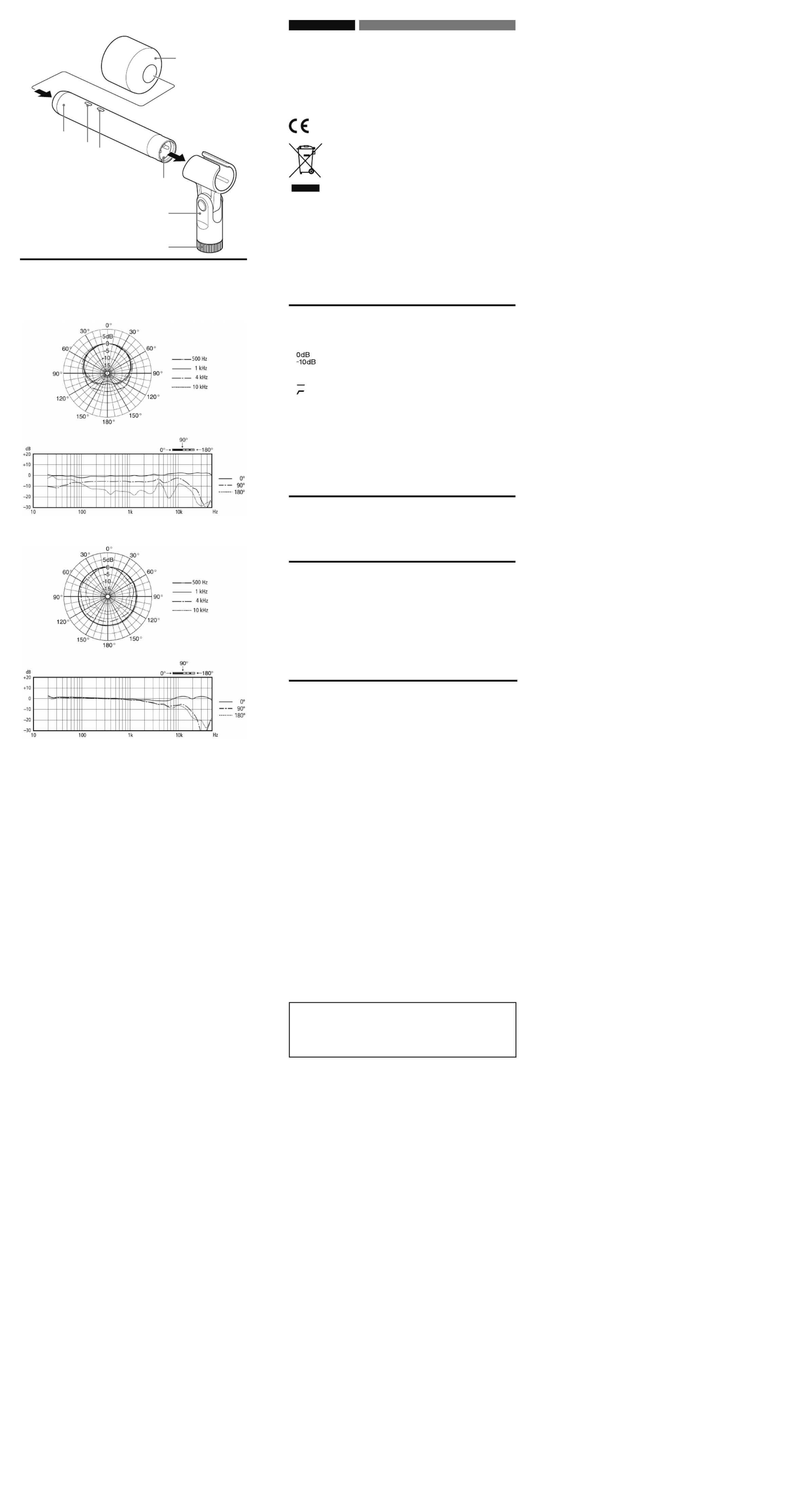

Frekvenskurve og polmønstre/-kurve
Frekvensrespons og polardiagram/-kurve
ECM-100U
ECM-100N
Læs denne vejledning grundigt før brug af mikrofonen. Denne vejledning bør gemmes til
fremtidig reference.
Du må ikke placere enheden et sted med begrænset plads, f.eks. i en bogreol eller i et skab.
Meddelelse til kunderne: Følgende oplysninger gælder kun for udstyr,
som er solgt i lande, der er underlagt EU-direktiver
Dette produkt er produceret af eller på vegne af Sony Corporation.
EU-importør: Sony Europe Limited.
Forespørgsler til EU-importøren eller relateret til produktets overensstemmelse med
europæiske regler og standarder skal sendes til producentens autoriserede repræsentant,
Sony Belgien, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien.
Bortskaelse af gammelt elektrisk og elektronisk udstyr (gælder i EU
og andre europæiske lande med separate indsamlingssystemer)
Dette symbol på produktet eller pakken med produktet angiver, at
produktet ikke må bortskaes som husholdningsaald. Det skal i stedet
indleveres på en deponeringsplads specielt indrettet til opsamling af
elektrisk og elektronisk udstyr, der skal genindvindes. Ved at sikre, at
produktet bortskaes korrekt, forebygges de eventuelle negative miljø- og
sundhedsskadelige påvirkninger, som en ukorrekt aaldshåndtering af
produktet kan forårsage. Genbrug af materialer medvirker til at bevare naturens ressourcer.
Yderligere oplysninger om genbrug af dette produkt kan fås hos myndighederne, det
lokale renovationsselskab eller butikken, hvor produktet blev købt.
BEMÆRK
De elektromagnetiske felter med de angivne frekvenser kan påvirke lyden fra denne enhed.
Overholdelse af dette direktiv indebærer overholdelse af følgende europæiske standarder:
• EN55032: Elektromagnetisk interferens (emission)
• EN55103-2: Elektromagnetisk følsomhed (immunitet)
Dette produkt er beregnet til brug i følgende elektromagnetiske miljøer:
E1 (bolig), E2 (handel og let industri), E3 (urban udendørs), E4 (kontrolleret EMC-miljø,
f.eks. TV-studie).
CE-mærkningen gælder kun for de lande, hvor den håndhæves juridisk. Den gælder
hovedsageligt EØS-landene (Europæisk Økonomisk Samarbejdsområde).
Navne og funktioner på dele (Fig. )
(Tallene henviser til de tilsvarende tal i figuren.)
Mikrofon
PAD-kontakt
Vælg PAD-kontakten til niveauet for indgangskilden.
: O
: On
LOW CUT-kontakt
Lavpasfilteret reducerer eektivt vindstøj.
: Normal-indstilling
: Lavpasfilteret er anvendt.
Udgangsstik (XLR-3-12C-typen)
Lyd optaget med mikrofonen sendes ud. Strømmen forsynes til mikrofonen fra eksternt
udstyr via dette stik, når mikrofonen fungerer på den eksterne strømforsyning.
Vindskærm
Monter mikrofonen for at mindske støj fra blæst eller vejrtrækning.
Mikrofonholder
Når du f.eks. bruger et eksternt mikrofonstativ (medfølger ikke), skal du montere
holderen til mikrofonen. Når vinkeljusteringsskruen er gået løs, skal den spændes med
en mønt. En stativadapter er monteret til mikrofonholderen. Hvis du ikke planlægger
at bruge stativadapteren, skal du fjerne den og derefter sætte den på et mikrofonstativ
(sælges separat).
Stativadapter
Strømforsyning
Denne mikrofon er kun strømførende fra en ekstern strømforsyning. Tilslut udgangsstik
fra mikrofonen til mikrofonstikket på en Phantom-strømforsyning (ekstern strømforsyning)
eller en lydmixer. For tilslutning, skal du bruge et mikrofonkabel.
Bemærk!
Et uafbalanceret kabel kan ikke tilsluttes til denne mikrofon. Sørg for at bruge et afbalanceret
mikrofonkabel.
Bemærkninger om brug
• Mikrofoner er sarte. Undgå at tabe den eller udsætte den for voldsomme stød.
• Undgå langvarig brug eller opbevaring i høj fugtighed eller temperaturer på over 60 °C (140 °F).
Det kan forårsage støj eller fejl.
• Hvis der opstår akustisk tilbagekobling under brug (en hyletonelyd fra højttalerne), skal
mikrofonen peges væk fra højttalerne eller afstanden mellem mikrofonen og højttalerne øges.
• Mikrofonens udgangssignal er en afbalanceret udgang. Uafbalanceret udgang
understøttes ikke, så sørg for at tilslutte den til det afbalancerede indgangskredsløb.
• Et kabel med stikkabinetdelen forbundet til jordledningen (ben 1) anbefales til
mikrofonkablet.
Kabler, der ikke er forbundet til en jordledning kan generere støj.
Hvis et jordstik er tilgængeligt, kan støj mindskes ved tilslutning til dette stik.
Hvis der bruges forlængelse af flere mikrofonkabler og stikkabinetdelen rører gulvet,
kan støjen forværres.
Specifikationer
Generelt
Type Electret-kondensator
Strømforsyning Ekstern strømforsyning 44 V til 52 V DC (IEC* 61938 P48)
Strømforbrug Mindre end 2,5 mA
Udgangsstik XLR-3-12C-typen
Mål 19 mm dia. × 130 mm
Vægt Ca. 130 g
Medfølgende tilbehør Mikrofonholder (1)
Vindskærm (1)
Stativadapter (W3/8 - NS5/8) (1)
Bæretaske (1)
Betjeningsvejledning (dette ark) (1)
Garantikort (1)
Ydeevne
Frekvenskurve 20 Hz - 50.000 Hz
Retningsangivelse Retningsbestemt (ECM-100U)
Retningsuafhængig (ECM-100N)
Udgangsimpedans 100 Ω ± 15 %, afbalanceret
Følsomhed -41 dB (ECM-100U)
-36 DB (ECM-100N)
(afvigelse ±3 dB)
(0 dB=1 V/Pa, 1 kHz)
Nedarvet støj Mindre end 21 dB SPL
(0 dB=2 × 10-5 Pa)
(IEC* 61672-1 A-vægtet, 1 kHz, 1 Pa)
Maksimalt lydtrykniveau for indgang
Mere end 142 dB SPL (ECM-100U)
Mere end 145 dB SPL (ECM-100N)
(outputniveau for 1 % kurveforvrængning ved 1 kHz, omregnet til
tilsvarende lydtryksniveau for indgang: 0 dB=2 × 10-5 Pa)
Dynamikområde Mere end 121 dB (ECM-100U)
Mere end 124 dB (ECM-100N)
PAD 0 dB/-10 dB (indstillelig)
Lavpasfilter Fladt/30 Hz (indstillelig)
* IEC = International Electrotechnical Commission
Der tages forbehold for ændring af design og specifikationer uden varsel.
Bemærk!
Kontrollér altid, at enheden fungerer korrekt, inden brug. SONY ER IKKE ANSVARLIG
FOR SKADER AF NOGEN ART, HERUNDER, MEN IKKE BEGRÆNSET TIL, ERSTATNING ELLER
GODTGØRELSE I FORBINDELSE MED TAB AF NUVÆRENDE ELLER FORVENTET INDTJENING,
DER SKYLDES FEJL I DENNE ENHED, ENTEN UNDER GARANTIPERIODEN ELLER EFTER
UDLØBET AF GARANTIEN, ELLER AF EN HVILKEN SOM HELST ANDEN ÅRSAG.
Dansk Electret-kondensatormikrofon
Før du bruker mikrofonen, må du lese denne bruksanvisningen grundig. Denne
bruksanvisningen bør tas vare på for fremtidig bruk.
Ikke plasser apparatet på et trangt sted, for eksempel en bokhylle eller et innebygd
kabinett.
Merknad til kunder: Den følgende informasjonen gjelder bare utstyr som er
solgt i land som er underlagt EU-direktiver.
Dette produktet er produsert av, eller på vegne av, Sony Corporation.
EU-importør: Sony Europe Limited.
Forespørsler til EU-importøren eller forespørsler relatert til produktenes samsvar i Europa
skal sendes til produsentens autoriserte representant, Sony Belgium, bijkantoor van Sony
Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgia.
Avhending av gammelt elektrisk og elektronisk utstyr (gjelder i EU og
andre europeiske land med egne innsamlingssystemer)
Dette symbolet på produktet eller emballasjen viser at produktet ikke skal
håndteres som husholdningsavfall. Det må derimot leveres på et egnet
innsamlingssted for resirkulering av elektrisk og elektronisk utstyr. Ved å
avhende dette produktet på riktig måte bidrar du til å forhindre potensielle
negative miljø- og helsemessige konsekvenser som kan forårsakes ved
feilaktig avfallshåndtering av dette produktet. Resirkulering av materialer
bidrar til å bevare naturressurser. Hvis du vil p1-ha mer informasjon om resirkulering av dette
produktet, kan du kontakte lokale myndigheter, renovasjonsselskapet der du bor, eller
forhandleren du kjøpte produktet av.
MERK
De elektromagnetiske feltene ved de angitte frekvensene kan påvirke lyden til denne
enheten.
Samsvar med dette direktivet innebærer samsvar med følgende europeiske standarder:
• EN55032: Elektromagnetisk interferens (utslipp)
• EN55103-2: Elektromagnetisk følsomhet (immunitet)
Dette produktet er ment å brukes i følgende elektromagnetiske miljø:
E1 (boliger), E2 (kommersiell og lett industri), E3 (utendørs og urbane miljøer),
E4 (i kontrollerte EMC-miljøer f.eks. et TV-studio).
Gyldigheten til CE-merkingen er begrenset kun til de landene hvor dette er påbudt ved lov,
hovedsakelig i EØS-land.
Delenes navn og funksjoner (figur )
(Tallene samsvarer med numrene i figuren.)
Mikrofon
PAD-bryter
Skyv PAD-bryteren til nivået på inngangskilden.
: Av
: On
LOW CUT-bryter
Lavfrekvensfilteret reduserer vindstøy på en eektiv måte.
: Normal innstilling
: Aktiverer lavfrekvensfilteret.
Utgangskontakt (XLR-3-12C-type)
Lyden som tas opp med mikrofonen, sendes ut. Strømmen tilføres mikrofonen
fra eksternt utstyr gjennom denne kontakten når mikrofonen brukes med ekstern
strømtilførsel.
Vindskjerm
Fest denne til mikrofonen for å redusere støy fra vind eller pusting.
Mikrofonholder
Når du for eksempel skal bruke et mikrofonstativ (følger ikke med), kan du feste
holderen til mikrofonen. Hvis vinkeljusteringsskruen er løs, kan du stramme den til
med en mynt. En stativadapter er utstyrt på mikrofonholderen. Hvis du ikke skal
bruke stativadapteren, kan du ta den av, og deretter koble den til et mikrofonstativ
(selges separat).
Stativadapter
Strømtilførsel
Denne mikrofonen bruker kun ekstern strømtilførsel. Koble utgangskontakten på
mikrofonen til mikrofonkontakten til Phantom-strømtilførsel (ekstern strømtilførsel)
eller en lydmikser. Bruk en mikrofonkabel for å koble til.
Merknad
En ubalansert kabel kan ikke kobles til denne mikrofonen. Bruk en balansert mikrofonkabel.
Bruksmerknader
• Mikrofoner er ømtålige. Ikke mist eller utsett den for kraftige støt.
• Unngå langvarig bruk og lagring på steder med høy fuktighet eller temperaturer over 60°C.
Dette kan føre til støy eller feil.
• Hvis det oppstår akustisk feedback under bruk (en hylende lyd fra høyttalerne), kan
du rette mikrofonen bort fra høyttalerne eller øke avstanden mellom mikrofonen og
høyttalerne.
• Mikrofonutgangssignalet er en balansert utgang. En ubalansert utgang støttes ikke,
så pass på at du kobler den til den balanserte inngangskretsen.
• En kabel i kontaktdelen som er koblet til jordingskabelen (pinne 1) anbefales for
mikrofonkabelen.
Kabler som ikke er koblet til en jordet ledning, kan avgi støy.
Hvis en jordet terminal er tilgjengelig, kan støyen reduseres ved å koble til den terminalen.
Hvis det brukes flere forlengningskabler, og kontaktdelen berører gulvet, kan støyen
forverres.
Spesifikasjoner
Generelt
Type Elektret-kondensator
Strømtilførsel Ekstern strømtilførsel på 44V til 52VDC (IEC* 61938 P48)
Strømforbruk Mindre enn 2,5 mA
Utgangskontakt XLR-3-12C-type
Mål 19 mm diameter × 130 mm
Vekt ca. 130 g
Tilbehør som følger med
Mikrofonholder (1)
Vindskjerm (1)
Stativadapter (W3/8 – NS 5/8) (1)
Bæreveske (1)
Bruksanvisning (dette dokumentet) (1)
Garantikort (1)
Ytelse
Frekvensrespons 20–50000Hz
Direktivitet Ensrettet (ECM-100U)
Retningsuavhengig (ECM-100N)
Utgangsimpedans 100 Ω ±15%, balansert
Følsomhet -41dB (ECM-100U)
-36dB (ECM-100N)
(avvik ±3dB)
(0dB=1 V/Pa, 1 kHz)
Iboende støy Mindre enn 21dB SPL
(0dB=2 × 10-5 Pa)
(IEC* 61672-1 A-vektet, 1kHz, 1 Pa)
Maksimalt inngangslydtrykknivå
Mer enn 142dB SPL (ECM-100U)
Mer enn 145dB SPL (ECM-100N)
(utgangsnivå for 1% bølgeformforvrengning ved 1kHz, omdannes
til tilsvarende inngangslydtrykknivå: 0dB=2 × 10-5 Pa)
Dynamisk rekkevidde Mer enn 121dB (ECM-100U)
Mer enn 124dB (ECM-100N)
PAD 0dB/-10dB (kan veksles)
Lavfrekvensfilter flatt/30 Hz (kan veksles)
* IEC = International Electrotechnical Commission
Design og spesifikasjoner kan bli endret uten varsel.
Merknad
Kontroller alltid at enheten fungerer som den skal før bruk. SONY ER IKKE ANSVARLIG
FOR SKADER AV NOE SLAG, INKLUDERT, MEN IKKE BEGRENSET TIL, KOMPENSASJON
ELLER REFUSJON VED TAP AV NÅVÆRENDE ELLER FREMTIDIG INNTEKT PÅ GRUNN AV
EN FEIL PÅ DENNE ENHETEN, HVERKEN I LØPET AV GARANTIPERIODEN ELLER ETTER
GARANTIENS UTLØP ELLER AV NOEN ANNEN GRUNN.
Norsk Elektret-kondensatormikrofon
