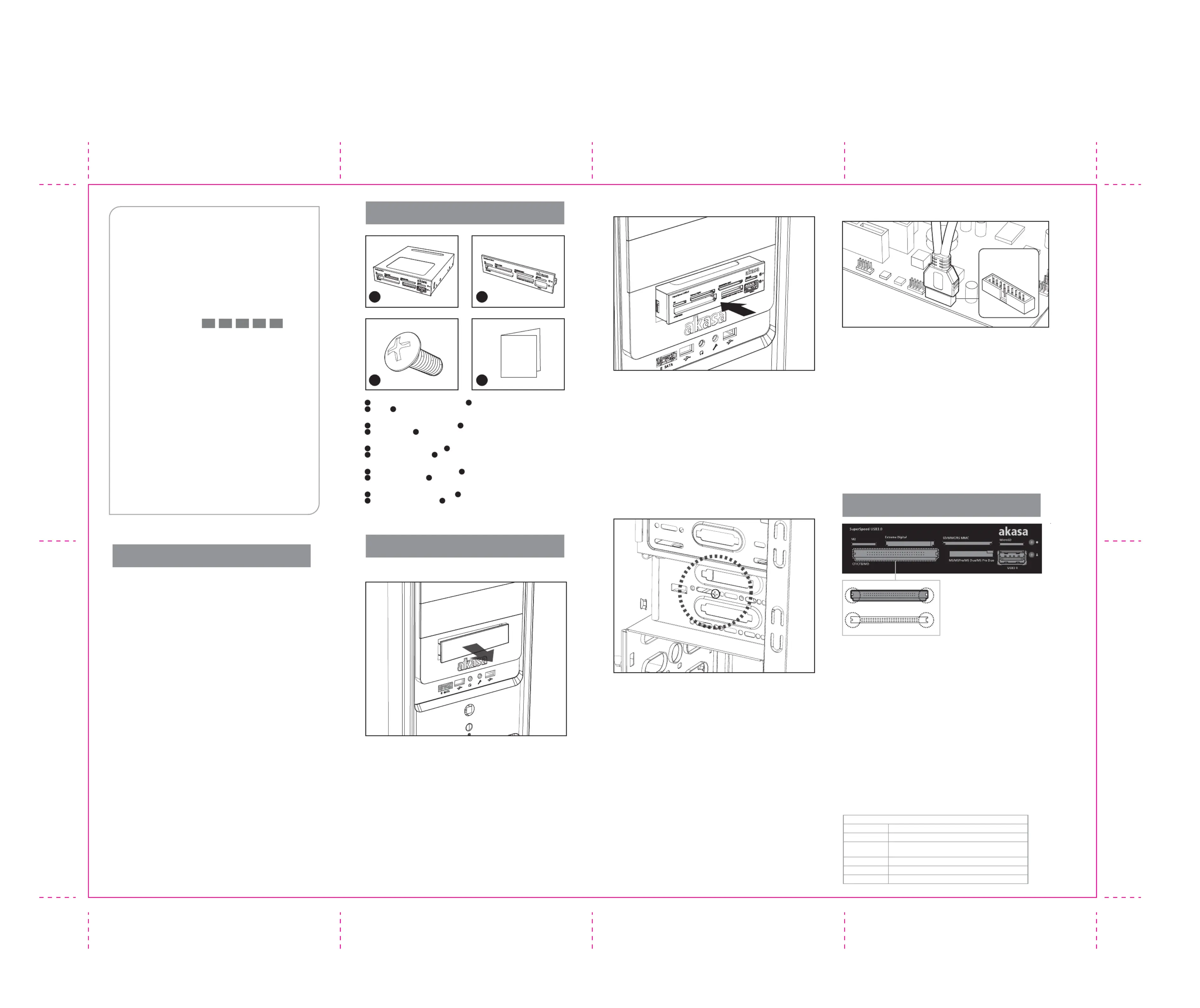

Side 1/1

a b SuperSpeed USB memory card reader fascia panel

c d screws user manual

a b Lecteur de cartes SuperSpeed USB panneau fascia

c d Vis de montage manuel de l’utilisateur

a b SuperSpeed USB Kartenleser Frontpanel

c d Befestigungsschrauben Bedienungsanleitung

a b Lector de tarjetas USB SuperSpeed panel externo

c d Tornillos de montaje manual del usuario

a b Leitor de cartão USB SuperSpeed Frontal

c d Parafusos para montagem manual do usuário

Pre - installation

Contents

WARNING

Electrostatic discharge (ESD) can damage system components.

Use an ESD controlled workstation. If such a workstation is not available,

wear an antistatic wrist strap or touch an earthed surface before handling

any PC components.

ATTENTION

Une décharge électrostatique (ESD) peut endommager les composants du

système. Utilisez une station de travail protégée contre l’ESD. Si vous ne disposez

pas d’une telle station de travail, portez un bracelet antistatique ou touchez une

surface connectée à la masse avant de manipuler les composants du PC.

WARNUNG

Die Systemkomponenten können durch elektrostatische Entladung beschädigt

werden. Benutzen Sie einen for ESD schützenden Arbeitsplatz. Sollte ein solcher

Arbeitspaltz nicht verfügbar sein, tragen Sie ein antistatisches Armband or

berühren Sie eine geerdete Oberfläche vor dem hantieren mit PC Komponenten.

ADVERTENCIA

La descarga electrostática (ESD) puede dañar componentes en el sistema. Use

una estación de trabajo controlada ESD. Si no tiene disponible dicho lugar de

trabajo, colóquese una muñequera antiestática o toque la superficie conectada a

tierra antes de tocar componentes en el PC.

Cuidado

A descarga eletrostática (ESD) pode danificar os componentes do sistema.

Se uma bancada técnica não estiver disponível, use uma pulseira anti- estática ou

toque em uma superfície aterrada antes de manusear qualquer componente.

A3_297 mm x 420mm 模照紙單色印刷

akasa

Installation

Switch off the system power and open the case side panel. Remove the cover of

an empty 3.5’’ external drive bay.

Eteignez l’alimentation du système et ouvrez le panneau latéral du boîtier.

Retirez le couvercle d’une baie de lecteur externe 3,5 pouces vide.

Schalten Sie das System aus und öffnen Sie das Seitenabdeckung des Gehäuses.

Entfernen Sie die Abdeckung eines freien, externen 3.5" Laufwerkschachtes.

Apague la alimentación del sistema y abra el panel lateral de la carcasa. Quite la

tapa de una bahía de unidad externa vacía de 3,5".

Desligue o sistema e abra o painel lateral do gabinete. Remova a tampa de uma

baia externa de 3.5” vazia.

STEP 1

Insert the card reader into the drive bay until it is in line with the front panel of

chassis.

Insérez le lecteur de cartes dans la baie du lecteur jusqu'à ce qu'il soit en ligne

avec le panneau avant du châssis.

Führen Sie nun den Kartenleser in den Laufwerksschacht ein, bis seine

Vorderkante mit der vorderen Gehäuseabdeckung übereinstimmt.

Inserte el lector de tarjetas en la bahía de la unidad hasta que quede alineado

con el panel frontal del chasis.

Insira o leitor de cartão na baia, até que o mesmo fique alinhado

com a frontal do gabinete.

STEP 2

Secure the card reader with the screws provided or the case 3.5" mounting system.

Fixez le lecteur de cartes avec les vis fournies ou le système de fixation 3,5 " du boîtier.

Sichern Sie den Kartenleser mit Hilfe der im Lieferumfang enthaltenen Schrauben oder

dem 3.5" Befestigungssystem des Gehäuses.

Fije el lector de tarjetas con los tornillos incluidos o el sistema de montaje de carcasa

de 3.5".

Fixe o leitor de cartão com os parafusos de baia 3.5" que acompanham

o kit de montagem do gabinete.

STEP 3

a b

c d

Product Code: AK-ICR-14

AKASA Company Notices

The information contained in this document is subject to

change without notice.

this material is prohibited without prior written permission of

AKASA, except as allowed under copyright laws. The only

warranties for AKASA products and services are set forth in

the express warranty statements accompanying such products

and services. Nothing herein should be construed as

constituting an additional warranty. AKASA shall not be liable

for technical or editorial errors or omissions contained herein.

User manual

GB FR PTD ES

user manual

SuperSpeed

memory card reader

2011/08

Insert the card into corresponding port in the

direction matching the port shape.

Compact Flash card insertion

The card has two side slots, one is narrow and

the other is wider.

Make sure the narrow slot is on the left when

inserting the card into the reader slot.

Insérez la carte dans le port correspondant dans la direction conforme à la

forme du port.

Insertion de carte Compact Flash

La carte comporte deux fentes latérales, l'une est étroite et l'autre est plus large.

Assurez-vous que la fente étroite se trouve sur la gauche lorsque vous insérez la carte

dans la fente du lecteur.

Führen Sie die Karte in den entsprechenden Steckplatz in der Richtung

ein, die mit der Form des Steckplatzes übereinstimmt.

Compact Flash Card einlegen

Die Karte besitzt eine schmalere und eine breitere Seite. Stellen Sie sicher, dass sich

die schmale Seite auf der linken Seite befindet, wenn Sie die Karte in den Steckplatz

einfügen.

Inserte la tarjeta en el puerto correspondiente en la posición que coincida

con la forma del puerto.

Inserción de tarjeta Compact Flash

La tarjeta tiene dos ranuras, una es estrecha y la otra es más ancha. Asegúrese de que

la ranura estrecha quede a la izquierda al insertar la tarjeta en la ranura del lector.

Insira o cartão na porta correspondente, na direção indicada.

Inserindo o cartão Compact Flash

O cartão tem dois tipos de slots, um mais estreito e outro mais largo. Certifique-se que

o slot mais estreito, esteja no lado esquerdo, ao inserir o cartão no slot do leitor.

Operation

CF card slot

CF card

SUPPORTED MEMORY CARDS

microSD

Extreme Digital

Secure Digital

Memory Stick

Compact Flash CF I, CF II, Ultra, Extreme, I-Pro, Ultimate, MD

MS Pro, MS Pro Duo, Magic Gate, Extreme, Ultra

SDXC, SDHC, SD, Ultra, Extreme, Elite Pro, High Speed, MMC, MMC Mobile

• 64GByte for SDXC • 32GByte for SDHC

X card, Type H, Type M

Memory Stick Micro M2

microSDHC, High Capacity

STEP 4

Connect USB 3.0 internal cable to USB 3.0 motherboard connector.

Close the case side panel.

Note : If the USB 3.0 connector is not apparent consult the motherboard manual.

Connectez le câble interne USB 3.0 au connecteur de carte mère USB 3.0.

Fermez le panneau latéral du boîtier.

Remarque : Si vous ne trouvez pas le connecteur USB 3.0, consultez le manuel de la carte mère.

Schließen Sie das interne USB 3.0 Kabel an den USB 3.0 Mainboard Anschluss an. Schließen Sie

das Gehäuseseitenteil.

Hinweis : Wenn der USB 3.0 Stecker nicht sichtbar ist, sehen Sie im Mainboard-Handbuch nach.

Conecte el cable interno USB 3.0 en el conector USB 3.0 de la placa base.

Cierre el panel lateral de la carcasa.

Nota : Si el conector USB 3.0 no aparece, consulte el manual de la placa base.

Conecte o cabo USB 3.0 interno no conector USB 3.0 da placa-mãe.

Feche a lateral do gabinete.

Nota : Caso o conector USB 3.0 não esteja indicado, consulte o manual da placa-mãe.

USB 3.0

connector

Produkt Specifikationer

Mærke:	Akasa
Kategori:	Memory kortlæser
Model:	AK-ICR-14
Kompatible hukommelseskort:	CF, microSDHC, MMC, MS Micro (M2), MS PRO, MS PRO Duo, SD, SDHC, SDXC
LED-indikatorer:	Ja
Harmoniseret systemkode (HS):	84719000
Kompatible operativsystemer:	Windows 2000 / XP / VISTA / 7
Understøttede Windows-operativsystemer:	Ja
Intern:	Ja
Plug and play:	Ja
USB-drevet:	Ja
Dataoverførselshastighed:	5000 Mbit/s
Antal USB 3.2 Gen 1 (3.1 Gen 1) -porte:	1
Antal porte:	6
Understøttede drevbåse:	3.5 "
