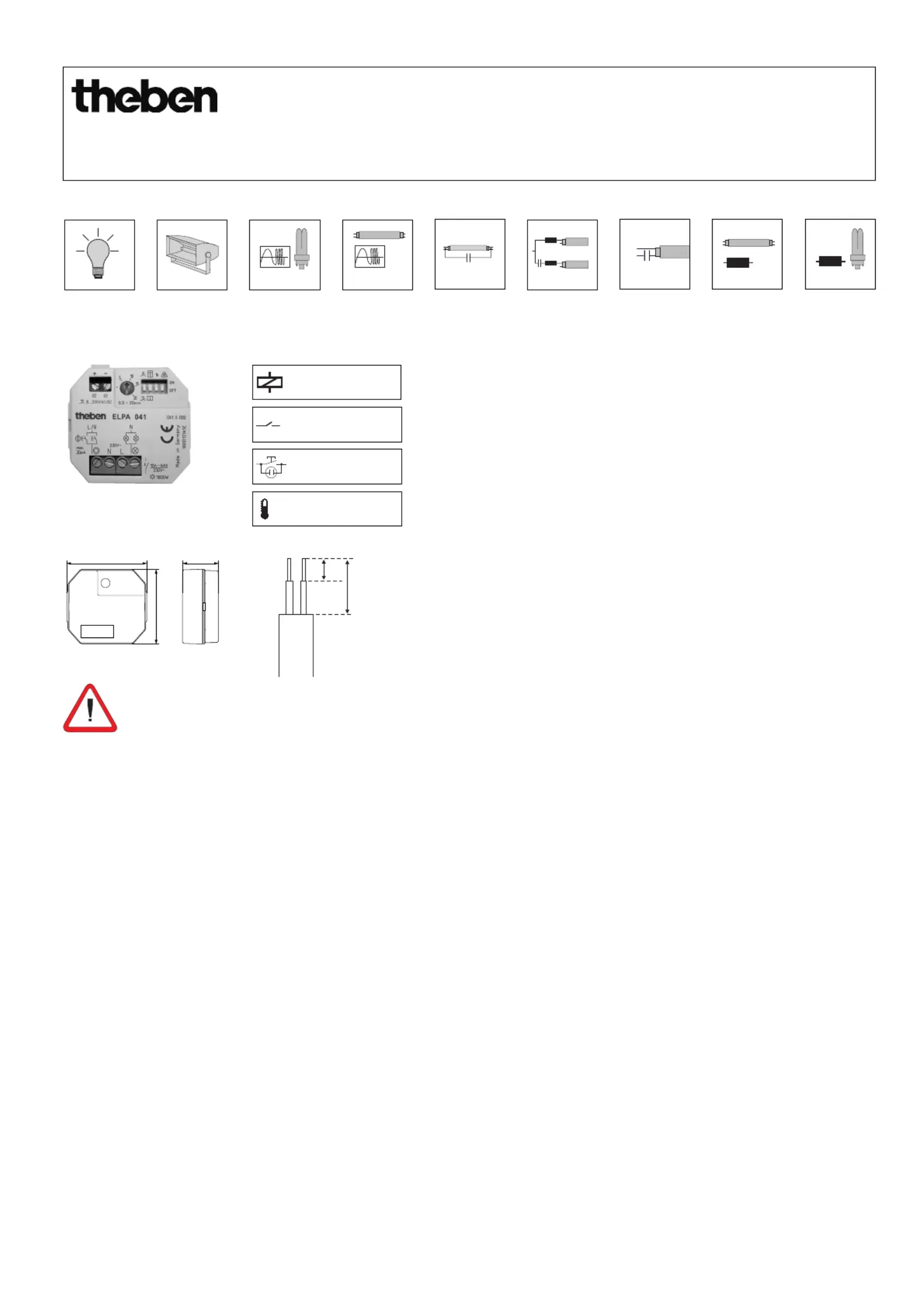

ELPA 041

 Treppenlicht-Zeitschalter

 Staircase time switch

 Minuterie d´escalier

 Interruttore a tempo

automatico per scale

 Minutero de escalera

 Automático de escada

 Traplicht-tijdschakelaar

 Trappljus automat

 Trappebelysningstidskontakt

 Porrasvaloautomaatti

 Trappeautomat



Wy∏àcznik schodowy

FIN

220–230 V~ / 50/60 Hz

10 A – 6 AX 230 V~

max. 30 mA

–25 °C ... +45 °C

–

52 23,5

48,4

Bei gekennzeichneten* Lampenlasten ist eine Ausschaltvorwarnung (Funktion 2, 4, 6, 8, 10, 12)

nicht möglich.

When the lamp load is marked with a *, a switch-off pre-warning (function 2, 4, 6, 8, 10, 12) is

not possible.

L´avertissement de déclenchement n´est pas possible pour les lampes signalées par un astérisque*

(fonction 2, 4, 6, 8, 10, 12).

Nel caso di carichi di lampade contrassegnati*, il preavviso di spegnimento non è possibile

(funzione 2, 4, 6, 8, 10, 12) nicht möglich.

Para las potencias aparentes marcadas* de las lámparas no es posible un preaviso de desconexión

(función 2, 4, 6, 8, 10, 12).

Nas cargas de lâmpada assinaladas com *, não é possível um pré-aviso de desligamento

(Função 2, 4, 6, 8, 10, 12).

Bij gekenmerkte* lamplasten is een uitschakelwaarschuwing vooraf (Functie 2, 4, 6, 8,

10, 12) niet mogelijk.

För lampbelastningar med * är frånkopplingsvarning ej möjlig (Funktion 2, 4, 6, 8, 10, 12).

Ved de markerede* lampebelastninger er forvarsel om frakobling (Funktion 2, 4, 6, 8, 10, 12

ikke muligt.

Tähdellä* merkittyjen lamppukuormien yhteydessä ei olemahdollista käyttää poiskytkennän

varoitusta ( 10, 12). Toiminto 2, 4, 6, 8,

De angitte* effektene kan ikke kombineres med forvarsel om utkobling (Funksjon 2, 4, 6, 8,

10, 12).



W przypadku oznaczonych * obcià˝eƒ lamp wczesne ostrze˝enie przed wy∏àczeniem

(Dzia∏anie 2, 4, 6, 8, 10, 12) nie jest mo˝liwe.

FIN

1800 W

ELPA 041

1800 W

200 VA

1200 VA*

580 VA*

(54μF)

13x7, 7x11, 5x15,

5x20, 4x23 W

1200 VA*

Elektronik

konventionell

Duo

konventionell

1200 VA*

konventionell

unkompensiertreihenkompensiertparallelkompensiert

konventionell

Um jegliche Brandgefahr und Gefahr eines elektrischen Schlages ausschließen zu können, darf das Gerät nur von einer Elektrofachkraft entsprechend den nationalen Vorschriften

und jeweils gültigen Sicherheitsbestimmungen angeschlossen und montiert werden. Eingriffe und Veränderungen am Gerät führen zum Erlöschen des Garantieanspruches. Gerät allein in eine Dose

einbauen!

To be able to eliminate all fire hazards and the risk of electric shock, the device must be connected and installed by a qualified electrician and in accordance with the national

regulations and valid safety requirements. Tampering with or making modifications to the device will invalidate the guarantee. Install only the device into a socket.

Afin d'exclure tout risque d'incendie ou d'électrocution, le raccordement et le montage de l'appareil sont réservés à un électricien spécialisé, conformément aux prescriptions nationales et aux

consignes de sécurité applicables. Les interventions et les modifications effectuées sur l'appareil entraînent l'annulation de la garantie accordée. Encastrer l’appareil seul dans le boîtier.

Per poter escludere qualsiasi pericolo di incendio o di una scossa, l'apparecchio va collegato e montato esclusivamente da personale elettrotecnico specializzato secondo i vigenti

regolamenti e disposizioni di sicurezza nazionali. Interventi e modifiche all'apparecchio comportano la cessazione immediata della garanzia. Installare l’apparecchio in una sola scatola.

Para excluir cualquier riesgo de incendio o de descarga eléctrica, el aparato sólo debe ser montado y conectado por personal electricista especializado siguiendo las normas

nacionales y de seguridad vigentes. En caso de intervención o modificación en el aparato expirará todo derecho de garantía. Montar sólo un aparato en cada toma.

De modo a excluir quaisquer perigos de incêndio ou o perigo de um choque eléctrico, o aparelho só pode ser montado e ligado por técnicos especializados, sob observância dos regulamentes

nacionais em vigor e as respectivas determinações de segurança. Quaisquer alterações no aparelho resultam na anulação dos direitos de garantia. Montar aparelho isolado numa embalagem.

Om elk brandgevaar en gevaar van elektrische stroomslagen te kunnen uitsluiten mag het apparaat uitsluitend door gequalificeerde electriciens overeenkomstig de nationale

voorschriften en de veiligheidsrichtlijnen worden aangesloten en worden gemonteerd. Bij veranderingen aan het apparaat vervalt het recht op garantie. Apparaat alleen in een inbouwdoos monteren.

För undvikande av brandfara och risk för elektriska stötar får apparaten endast anslutas och monteras av behörig elmontör. Gällande nationella bestämmelser och säkerhets-

föreskrifter skall följas. Ingrepp eller ändringar i apparaten medför att garantin upphör att gälla. Montera endast en apparat i en dosa.

For at kunne udelukke brandfare og fare for elektriske stød må apparatet kun tilsluttes og monteres af en uddannet elektriker efter de nationale forskrifter og gældende sikker-

hedsbestemmelser. Indgreb og ændringer på apparatet fører til bortfald af garantikrav. Montér apparatet alene i en dåse.

Jotta palovaara ja sähköiskun vaara voitaisiin poistaa kokonaan, vain sähköalan ammattilainen saa liittää ja asentaa laitteen kansallisten määräysten ja voimassa olevien

turvallisuusmääräysten mukaan. Jos laitteeseen tehdään toimenpiteitä tai muutoksia, takuu raukeaa. Pistorasiaan saa asentaa vain tämän laitteen.

For å unngå brannfare og fare for elektrisk støt må apparatet bare tilkobles og monteres av autorisert elektroinstallatør i samsvar med nasjonale forskrifter og alle gyldige

sikkerhetsbestemmelser. Inngrep i og endringer på apparatet fører til bortfall av garantien. Apparatet installeres alene i en boks.



Aby wykluczyç jakiekolwiek zagro˝enie po˝arem i niebezpieczeƒstwo pora˝enia pràdem elektrycznym, urzàdzenie to mo˝e byç pod∏àczane i montowane wy∏àcznie

przez elektryka zgodnie z przepisami lokalnymi oraz obowiàzujàcymi przepisami bezpieczeƒstwa. Wszelkie ingerencje i zmiany dokonywane w urzàdzeniu

powodujà wygaÊni´cie gwarancji. Wbudowç samo urzdàzenie do puszki.

FIN

5 mm

10 mm

AC/DC

8...230 V

–

––

N L

B2B3

AC/DC

8...230 V

–

––

N L N L

DIP-Schalter

DIP switch

Micro-Interrupteur

Interruttore DIP

309 214 01

Service

Fon +49 (0) 74 74/6 92-369

Fax +49 (0) 74 74/6 92-207

hotline@theben.de

Adresses, telefon numbers etc.

www.theben.de

Theben AG

Hohenbergstr. 32

72401 Haigerloch

DEUTSCHLAND

Fon +49 (0) 74 74/6 92-0

Fax +49 (0) 74 74/6 92-150

0,5...20 min

OFF

10 s 30 s

10 s

30 s

< 2 s

> 2 s > 2 s

+1h

0,5...20 min

OFF

> 2 s

0,5...20 min

OFF

< 2 s

+1h

30 s

OFF

0,5...20 min

10 s

0,5...20 min 0,5...20 min

OFF

30 s

OFF

0,5...20 min

10 s

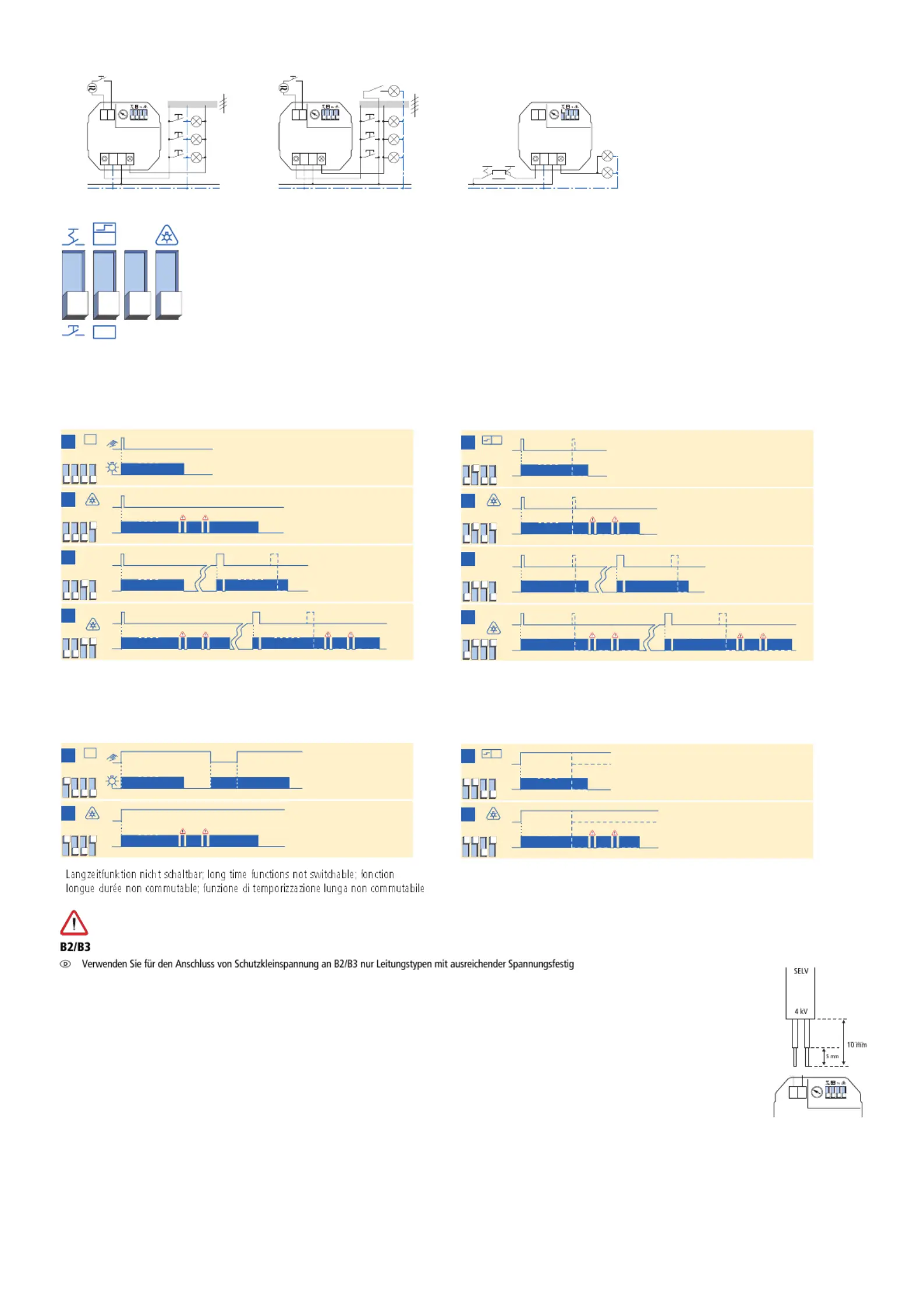

Funktionen mit Taster: Treppenlicht-Zeitschalter

Functions with push buttons: Staircase time switch

Fonctions avec boutons poussoir : Minuterie d´escalier

Funzioni con il tasto: Interruttore a tempo aut. per scale

Funktionen mit Taster: Stromstoßschalter mit Rückfallverzögerung

Functions with push buttons: Latching relay with release delay

Fonctions avec boutons poussoir : Interrupteur d’impulsion de courant avec temporis. de retour

Funzioni con il tasto: Relè passo-passo con ritardo alla diseccitazione

Funktionen mit Schalter*: Treppenlicht-Zeitschalter

Functions with switch*: Staircase time switch

Fonctions avec interrupteur* : Minuterie d’escalier

Funzioni con l’interruttore*: Interruttore a tempo aut. per scale

Funktionen mit Schalter*: Stromstoßschalter mit Rückfallverzögerung

Functions with switch*: Latching relay with release delay

Fonctions avec interrupteur* : Interrupteur d’impulsion de courant avec temporisation de retour

Funzioni con l’interruttore*: Relè passo-passo con ritardo alla diseccitazione

0,5...20 min

OFF

10 s

30 s

10 s

30 s

< 2 s

> 2 s > 2 s

< 2 s

+1h

OFF

0,5...20 min

OFF

10 s

30 s

OFF

0,5...20 min

OFF

10 s

30 s

OFF

3 4

10 mm

4 kV

SELV

5 mm

B2/B3

Verwenden Sie für den Anschluss von Schutzkleinspannung an B2/B3 nur Leitungstypen mit ausreichender Spannungsfestigkeit (z. B. ≥4 kV), um eine elektrisch

sichere Trennung zur Netzspannung von 230 V~ zu erreichen. Ab 50 V nur Taster anschließen.

Only cables with sufficient electric strength may be used to connect control cables (protective low voltages) (≥4 kV). Only connect keys from 50 V.

Pour le raccordement de câbles de commande (basse tension de protection), n´utilisez que de types de lignes à résistance diélectrique suffisante (≥4 kV). A partir de 50 V,

ne raccorder que des boutons-poussoirs.

Per collegare i cavi di comando (tensione inferiore a 42 V) utilizzare solo tipi di cavi con sufficiente rigidità di elettrica (≥4 kV). A partire da 50 V collegare solo il tasto.

Para la conexión de las líneas de mando (tensión baja de protección) emplee exclusivamente tipos de cable con suficiente resistencia a la tensión (≥4 kV). A partir de 50 V

sólo se conectan teclas.

Utilize para a ligação do cabo de comando (baixa tensão de protecção) apenas tipos de cabos com resistência suficiente à tensão (≥4 kV). A partir de 50 V apenas ligar botão.

Gebruik voor de aansluiting van regelkabels (veilige, extra lage spanning; SELV) uitsluitend leidingstypen met voldoende spanningszekerheid (≥4 kV). Vanaf 50 V alleen

drukknoppen aansluiten.

Använd endast ledningstyper med tillräcklig spänningshållfasthet (≥4 kV) för anslutningen av styrledningar (skyddslågspänning). Anslut endast knapp från 50 V.

Brug kun ledningstyper med tilstrækkelig spændingsfasthed (≥4 kV) til tilslutning af styreledninger. Fra 50 V må der kun tilsluttes trykkontakt.

Käytä ohjausjohtolinjojen (suojajännite) liittämiseen ainoastaan riittävällä jännitekestolla (≥4 kV) varustettuja johtoja. 50 V:stä ylöspäin liitetään vain painike.
