Lebensgefahr durch elektrischen Schlag oder
Montage ausschließlich von Elektrofachkraft
Vor Montage/Demontage Netzspannung
Weitere Funktionsbeschreibungen im

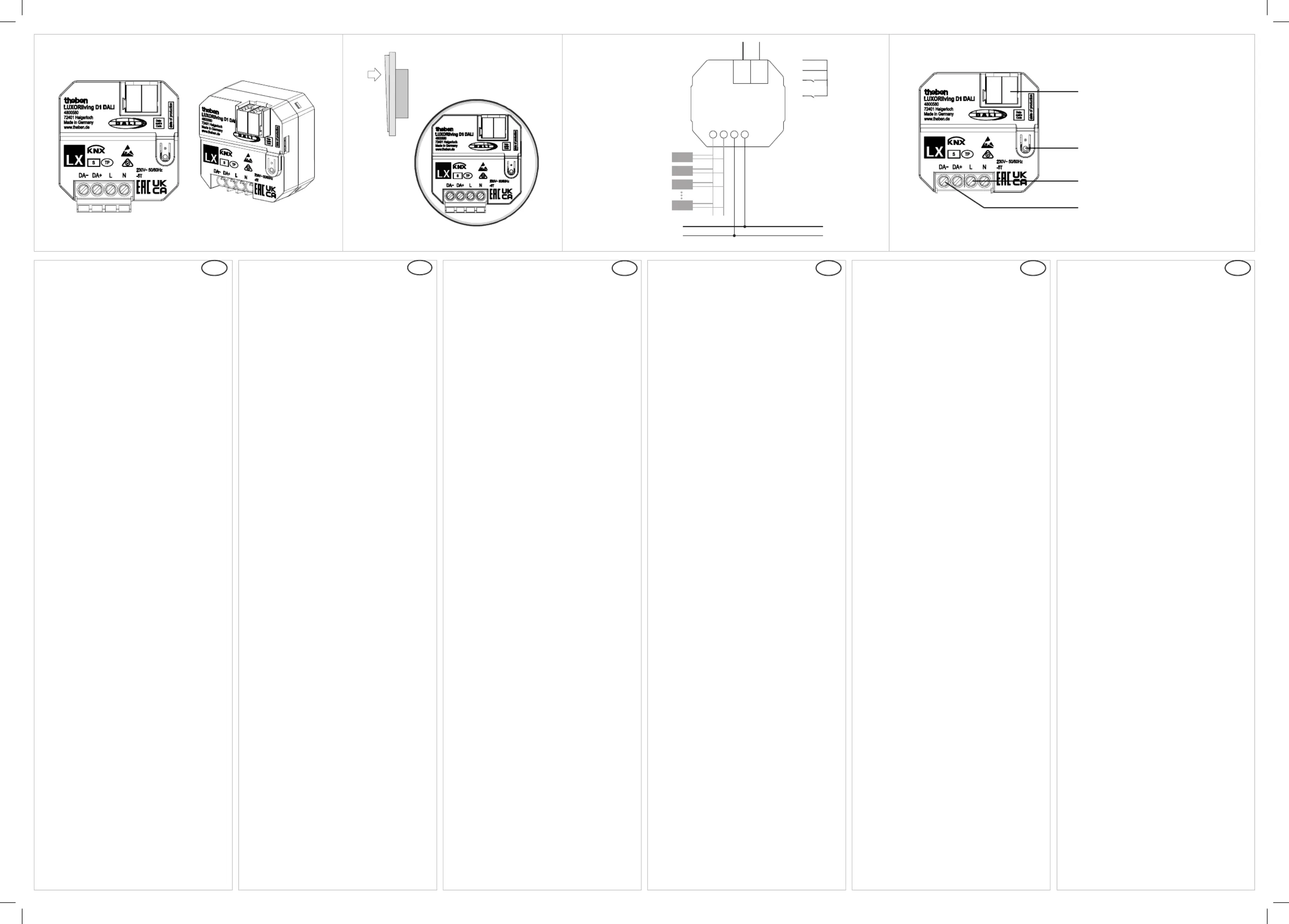

• Der Unterputz-Aktor D1 DALI der LUXOR-
living-Serie entspricht EN 60669-2-1 bei
bestimmungsgemäßer Montage.
• Er bildet die Schnittstelle zwischen KNX-
Bus-System und DALI-Beleuchtungsanlage
(Digital Addressable Lighting Interface).
• Er besitzt 1 Kanal zur DALI-Lichtsteuerung;
die Steuerung erfolgt per Broadcast-Tele-
gramm, das heißt alle Teilnehmer an einem
Kanal werden gleichzeitig geschaltet/ge-
• Er kann mit konventionellen Tastern/Schal-
tern in Unterputzdosen eingebaut werden.
• Die LUXORliving-Serie ist eine Reihe von Ge-
räten in kompakter Bauform, mit denen man
schalten, dimmen, heizen und steuern kann.
• Inbetriebnahme mit der Software LUXORplug
und einfache Bedienung mit der App LUXOR-
play (für Android und iOS):
• Bei Verwendung in einem KNX-System erfolgt
die Programmierung mit der ETS.
Busspannung KNX: 21–32 V DC
Stromaufnahme KNX-Bus: < 10 mA
Betriebsspannung: 230 V AC, +10 %/–15 %
DALI-Spannung: typ. 16 V DC, kurzschlussfest,
Basisisolierung (kein SELV)
Anzahl DALI-Geräte: max. 30
Max. Leitungslänge DALI: 300 m
Betriebstemperatur: – 5 °C ... + 45 °C
– Max. Kabellänge: 3 m (externe Eingänge)
– Länge Anschlussdrähte: 25 cm
Anschlussquerschnitt: 4 mm
Abmessungen: 44,4 x 48,6 x 32,3 mm
Die ETS-Datenbank finden Sie unter
Danger of death through electric shock
Installation should only be carried out by
professional electrician!
Disconnect the mains power supply prior to
installation and/or disassembly!
• Further functional descriptions in the
• The ush-mounted actuator D1 DALI of the
LUXORliving series conforms to EN 60669-2-
1 if correctly installed.
• It provides the interface between the KNX bus
system and the DALI lighting system (Digital
Addressable Lighting Interface).
• It has 1 channel for DALI lighting control;
control is via broadcast telegram, i.e. all
participants on one channel are switched/
• It can be installed with conventional push
buttons/switches in ush-mounted boxes.
• The LUXORliving series is a range of compact
devices for switching, dimming, heating and
• Start-up using the LUXORplug software and
easy operation using the LUXORplay app (for
• When used in a KNX system, programming is
Bus voltage KNX: 21–32 V DC,
Power input KNX bus: < 10 mA
Operating voltage: 230 V AC, +10 %/–15 %
DALI voltage: typ. 16 V DC, short-circuit proof,
basic insulation (no SELV)
Number of DALI devices: max. 30
Max. DALI cable length: 300 m
Operating temperature: –5 °C … +45 °C
– Contact current: 0.5 mA
– Max. cable length: 3 m (external inputs)
– Length of connecting wires: 25 cm
Connection cross-section: 4 mm
Dimensions: 44,4 x 48,6 x 32,3 mm
The ETS database is available at
Danger de mort, risque d‘électrocution et
Le montage doit être effectué exclusivement
par un électricien spécialisé
Désactiver la tension réseau avant le monta-
Pour d‘autres descriptions de fonction, se
reporter au manuel LUXORliving.
• L‘actionneur encastré D1 DALI de la série
LUXORliving répond à la norme EN 60669-2-
1 en cas de montage conforme.
• Il est l‘interface entre le système bus KNX et
l‘installation d‘éclairage DALI (Digital Addres-
sable Lighting Interface).
• Pour la commande d‘éclairage DALI, il est
doté de 1 canal ; la commande est réalisée
par télégramme de type « Broadcast », c‘est-
à-dire que tous les abonnés d‘un canal sont
commutés/variés en même temps.
• Il peut être monté avec des boutons-pous-
soirs/interrupteurs conventionnels dans des
• La série LUXORliving est une gamme
d‘appareils de petites dimensions permettant
de commuter, varier, chauffer et commander.
• Mise en service avec LUXORplug et comman-
de aisée par le biais de l‘appli LUXORplay
(pour Android et iOS) : www.LUXORliving.fr
• En cas d‘intégration dans un système KNX, la
programmation s‘opère via l‘ETS.
Caractéristiques techniques
Tension du bus KNX : 21–32 V CC
Courant absorbé bus KNX : < 10 mA
Tension de service : 230 V CA, +10 %/–15 %
Puissance en veille : 0,35 W
Tension DALI : typ. 16 V CC, résistant aux
courts-circuits, isolation de base (pas de TBTS)
Nombre d‘appareils DALI : max. 30
Longueur de câble DALI max. : 300 m
Température de service : –5 °C … +45 °C
– Tension de contact : 3,3 V
– Courant de contact : 0,5 mA
– Longueur de câble max. : 3 m (entrées ext.)
– Longueur des câbles de connexion : 25 cm
Section de raccordement : 4 mm
Dimensions : 44,4 x 48,6 x 32,3 mm
La base de données ETS est disponible sous
Pericolo di morte per scosse elettriche o incendio!
Il montaggio deve essere eseguito esclusi-
vamente da parte di un elettroinstallatore
Prima del montaggio o dello smontaggio scol-
legare la tensione di rete!
• Per maggiori descrizioni del funzionamento
fare riferimento al manuale LUXORliving.
• L‘attuatore da incasso D1 DALI della serie LU-
XORliving è conforme alla norma EN 60669-
2-1, se montato correttamente.
• Crea l‘interfaccia tra sistema bus KNX e im-
pianto d‘illuminazione DALI (Digital Addres-
sable Lighting Interface).
• Dispone di 1 canale per il controllo della luce
DALI; il controllo avviene tramite telegramma
Broadcast, cioè tutte le utenze di un canale
sono commutate/regolate contemporanea-
• È possibile installarlo con i pulsanti/interrut-
tori convenzionali in scatole a incasso.
• La gamma LUXORliving è una serie di appa-
recchi di forma compatta idonei per commu-
tare, regolare, riscaldare e comandare.
• Messa in funzione con il software LUXORplug
e utilizzo semplice grazie all‘applicazione
LUXORplay (per Android e iOS):
• In caso di impiego in un sistema KNX, la pro-
grammazione avviene tramite ETS.
Tensione bus KNX: 21–32 V DC
Assorbimento di corrente bus KNX: < 10 mA
Tensione d‘esercizio: 230 V AC, +10 %/–15 %
Potenza in standby: 0,35 W
Tensione DALI: tip. 16 V DC, a prova di corto-
circuito, isolamento di base (nessun SELV)
Numero apparecchi DALI: max. 30
Max. lunghezza di linea DALI: 300 m
Temperatura d‘esercizio: –5 °C … +45 °C
– Tensione di contatto: 3,3 V
– Corrente di contatto: 0,5 mA
– Max. lunghezza cavo: 3 m (ingressi esterni)
– Lunghezza cavi di collegamento: 25 cm
Sezione di collegamento: 4 mm
Dimensioni: 44,4 x 48,6 x 32,3 mm
La banca dati ETS si trova
¡Peligro de muerte por descarga elétrica o
¡El montaje debe ser llevado a cabo exclusiva-
mente por un electricista profesional!
¡Desconecte la tensión de red, antes de proce-
der al montaje o desmontaje!
• Descripciones de función adicionales en el
• El actuador empotrado D1 DALI de la serie
LUXORliving cumple la norma EN 60669-
2-1 si el montaje se efectúa conforme a lo
• Sirve como interfaz entre el sistema de bus
KNX y la instalación de iluminación DALI
(Digital Addressable Lighting Interface).
• Tiene 1 canal para el control de luz DALI; el
control se realiza por telegrama Broadcast,
esto quiere decir que todos los participantes
de un canal se conectan/atenúan al mismo
• Se pueden montar en cajas empotradas con
pulsadores/interruptores convencionales.
• La serie LUXORliving es una serie de aparatos
compactos que permiten conmutar, regular la
luz, controlar la calefacción y otros disposi-
• Puesta en servicio con el software LUXORplug
y manejo sencillo con la App LUXORplay (para
Android e iOS): www.LUXORliving.es
• Al utilizar un sistema KNX, la programación se
Tensión de bus KNX: 21–32 V CC
Consumo de corriente del bus KNX: < 10 mA
Tensión de servicio: 230 V CA, +10 %/–15 %
Potencia en standby: 0,35 W
Tensión DALI: típ. 16 V CC, resistente a corto-
circuitos, aislamiento básico (sin SELV)
Número de aparatos DALI: máx. 30
Máx. longitud de cable DALI: 300 m
Temperatura de funcionamiento :
– Tensión de contacto: 3,3 V
– Corriente de contacto: 0,5 mA
– Longitud de cable máxima: 3 m (entradas ext.)
– Longitud de los cables de conexión: 25 cm
Sección de conexión: 4 mm
Dimensiones: 44,4 x 48,6 x 32,3 mm
Encontrará la base de datos ETS en
Perigo de morte por choque eléctrico ou
A montagem deve ser efectuada apenas por
um electricista especializado!
Antes da montagem/desmontagem activar a
• Para outras descrições de funções, consulte o
• O atuador embutido D1 DALI da série LUXOR-
living está em conformidade com a norma EN
60669-2-1 em caso de montagem correta.
• Ele assegura a interface entre o sistema de
barramento KNX e o sistema de iluminação
DALI (Digital Addressable Lighting Interface).
• Ele dispõe de 1 canal para controlo da luz
DALI; o controlo é realizado através de um
telegrama de broadcast, o que signica que
todos os utilizadores num canal são ligados/
• Pode ser integrado em caixas embutidas com
botões/interruptores convencionais.
• A série LUXORliving é uma série de aparelhos
de construção compacta, com os quais se
pode comutar, atenuar, aquecer e controlar.
• Colocação em funcionamento com o software
LUXORplug e operação fácil com a App LU-
XORplay (para Android e iOS):
• Em caso de utilização num sistema KNX, a
programação ocorre com o ETS.
Tensão de barramento KNX: 21–32 V CC
Entrada de corrente do barramento KNX:
Tensão de serviço: 230 V CA, +10 %/–15 %
Potência em standby: 0,35 W
Tensão DALI: tipicamente 16 V CC, estável em
curto-circuito, isolamento básico (sem SELV)
Número de dispositivos DALI: máx. de 30
Comprimento máx. de cabo DALI: 300 m
Temperatura operacional: –5 °C … +45 °C
– Tensão de contacto: 3,3 V
– Corrente de contacto: 0,5 mA
– Comprimento máx. de cabo: 3 m (entr. ext.)
– Comprimento dos os de ligação: 25 cm
Secção transversal de ligação: 4 mm
Dimensões: 44,4 x 48,6 x 32,3 mm
Pode aceder ao banco de dados ETS em
Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | info@theben.de | www.theben.de
For more information, see
