Hotline Theben:
J +49 7474 692-369
WARNUNG
Lebensgefahr durch elektrischen Schlag oder
Brand!
•
Montage ausschließlich von Elektrofachkraft
durchführen lassen!
•
Vor Montage/Demontage Netzspannung
freischalten!
•
Weitere Funktionsbeschreibungen im
LUXORliving-Handbuch.
Allgemeine Infos
• Der Funk-Universaldimmaktor D1 S RF
entspricht EN 60669-2-1 bei bestimmungs-
gemäßer Montage
• Er kann mit konventionellen Tastern/Schal-
tern in Unterputzdosen eingebaut werden
• Die LUXORliving-Serie ist eine Reihe von Ge-
räten in kompakter Bauform, mit denen man
schalten, dimmen, heizen und steuern kann
• Inbetriebnahme mit der Software LUXORplug
und einfache Bedienung mit der App LUXOR-
play (für Android und iOS): www.luxorliving.de
• Bei Verwendung in einem KNX-System erfolgt
die Programmierung mit der ETS
Technische Daten
Betriebsspannung: 230 V AC, 50/60 Hz
Standby Leistung min.: < 0,4 W
Kontaktart: ε-Kontakt
Lastarten: R/L/C
Mindestlast: 2 W
Schutzart: IP 20
Schutzklasse: II bei bestimmungsgemäßer
Montage
Betriebstemperatur: – 5 °C ... + 45 °C
Mit Phasenabschnitt:
Glüh-/Halogenlampenlast / Dimmbare LEDs*
250 W bei 25 °C
Binäreingänge:
– Kontaktspannung: 3,3 V
– Kontaktstrom: 0,5 mA
– Max. Kabellänge: 3 m (externe Eingänge)
– Länge Anschlussdrähte: 25 cm
Bemessungsstoßspannung: 4 kV
Verschmutzungsgrad: 2
Anschlussquerschnitt: 4 mm
2
Abmessungen: 44,4 x 48,6 x 24,9 mm
Funkfrequenz: 868,3 MHz (KNX RF1.R)
Sendeleistung: < 10 mW
Reichweite Freifeld: bis zu 100 m
* Mit Phasenanschnitt: LED: 22 W (bis 25 °C)
L Auffälligkeiten im Dimmverhalten oder
Funkstörungen sind bei gedimmten Lam-
pen (insbesondere LEDs) aufgrund des
stetigen technischen Fortschritts nicht
ausgeschlossen.
Hiermit erklärt die Theben AG, dass dieser Funkan-
lagentyp der Richtlinie 2014/53/EU entspricht. Der
vollständige Text der EU-Konformitätserklärung ist
unter der folgenden Internetadresse verfügbar:
www.theben.de/red-konformitaet
DE
WARNING
Danger of death through electric shock
or re!
•
Installation should only be carried out by
professional electrician!
•
Disconnect the mains power supply prior to
installation and/or disassembly!
• Further functional descriptions in the
LUXORliving handbook.
General information
• The wireless universal dimmer actuator
D1 S RF complies with EN 60669-2-1 if
correctly installed
• It can be installed with conventional push
buttons/switches in ush-mounted boxes
• The LUXORliving series is a range of compact
devices for switching, dimming, heating and
controlling
• Start-up using the LUXORplug software and
easy operation using the LUXORplay app (for
Android and iOS): www.luxorliving.co.uk
• When used in a KNX system, programming is
completed with the ETS
Technical data
Operating voltage: 230 V AC, 50/60 Hz
Standby output: min.: < 0,4 W
Type of contact: ε-contact
Load types: R/L/C
Minimum load: 2 W
Protection rating: IP 20
Protection class: II subject to correct installation
Operating temperature: – 5 °C ... + 45 °C
With trailing edge:
bulb/halogen lamp load/dimmable LEDs*
250 W at 25 °C
Binary inputs:
– Contact voltage: 3.3 V
– Contact current: 0.5 mA
– Max. cable length: 3 m (external inputs)
– Length of connecting wires: 25 cm
Rated impulse voltage: 4 kV
Pollution degree: 2
Connection cross-section: 4 mm
2
Dimensions: 44,.4 x 48.6 x 24.9 mm
Radio frequency: 868,3 MHz (KNX RF1.R)
Transmission power: < 10 mW
Range open eld: up to 100 m
* With leading edge: LED: 22 W (up to 25 °C)
L Due to continuing technical progress,
abnormalities in dimming response or radio
interference cannot be ruled out when ope-
rating dimmed lamps (in particular LEDs).
Theben AG herewith declares that this type of radio
installation complies with Directive 2014/53/EU. The
complete text of the EU Declaration of Conformity is
available at the following Internet address:
www.theben.de/red-konformitaet
EN
AVERTISSEMENT
Danger de mort, risque d‘électrocution et
d‘incendie!
•
Le montage doit être effectué exclusivement
par un électricien spécialisé
!
•
Désactiver la tension réseau avant le monta-
ge/ le démontage !
•
Pour d‘autres descriptions de fonction, se
reporter au manuel LUXORliving.
Informations générales
• L‘actionneur de variation universel à comman-
de radio D1 S RF répond aux exigences de
la norme EN 60669-2-1 en cas de montage
conforme
• Il peut être monté avec des boutons-pous-
soirs/interrupteurs conventionnels dans des
boîtiers encastrés
• La série LUXORliving est une gamme
d‘appareils de petites dimensions permettant
de commuter, varier, chauffer et commander
• Mise en service avec LUXORplug et comman-
de aisée par le biais de l‘appli LUXORplay
(pour Android et iOS) : www.luxorliving.fr
• En cas d‘intégration dans un système KNX, la
programmation s‘opère via l‘ETS
Caractéristiques techniques
Tension de service : 230 V AC, 50/60 Hz
Puissance en veille min. : < 0,4 W
Type de contact : contact ε
Types de charges : R/L/C
Charge minimale : 2 W
Indice de protection : IP 20
Classe de protection : II en cas de mont. conforme
Température de service : – 5 °C ... + 45 °C
Avec sortie de phase : charge de lampes à
incandescence/halogènes/LED dimmables*
250 W à 25 °C
Entrées binaires :
– Tension de contact : 3,3 V
– Courant de contact : 0,5 mA
– Longueur de câble max. : 3 m (entrées ext.)
– Longueur des câbles de connexion : 25 cm
Tension assignée de tenue aux chocs : 4 kV
Degré de pollution : 2
Section de raccordement : 4 mm
2
Dimensions : 44,4 x 48,6 x 24,9 mm
Fréquence radio : 868,3 MHz (KNX RF1.R)
Puissance d‘émission : < 10 mW
Portée en champ libre : jusqu‘à 100 m
* Avec entrée de phase : LED : 22 W (jusqu’à 25 °C)
L Des anomalies dans le comportement de
variation ou des perturbations radio-élec-
triques ne peuvent pas être exclues en cas de
variation de lampes (en particulier des LED)
en raison des progrès techniques constants.
Par la présente, Theben AG déclare que ce type de
système radio est conforme à la directive 2014/53/
UE. Le texte intégral de la déclaration de conformité
de l‘UE est disponible à l‘adresse Internet suivante :
www.theben.de/red-konformitaet
FR
AVVERTIMENTO
Pericolo di morte per scosse elettriche o incendio!
•
Il montaggio deve essere eseguito esclusi-
vamente da parte di un elettroinstallatore
specializzato!
•
Prima del montaggio o dello smontaggio scol-
legare la tensione di rete!
• Per maggiori descrizioni del funzionamento
fare riferimento al manuale LUXORliving.
Informazioni generali
• L‘attuatore radio universale per la regolazio-
ne della luminosità D1 S RF corrisponde alla
norma EN 60669-2-1 se montato in modo
conforme
• È possibile installarlo con i pulsanti/interrut-
tori convenzionali in scatole a incasso
• La gamma LUXORliving è una serie di appa-
recchi di forma compatta idonei per commu-
tare, regolare, riscaldare e comandare
• Messa in funzione con il software LUXORplug
e utilizzo semplice grazie all‘applicazione
LUXORplay (per Android e iOS):
www.luxorliving.it
• In caso di impiego in un sistema KNX, la
programmazione avviene tramite ETS
Dati tecnici
Tensione d‘esercizio: 230 V AC, 50/60 Hz
Potenza in standby min.: < 0,4 W
Tipo di contatto: contatto ε
Tipi di carico: R/L/C
Carico minimo: 2 W
Classe di protezione: IP 20
Classe di protezione: II in caso di montaggio
conforme
Temperatura d‘esercizio: – 5 °C ... + 45 °C
Con controllo fase di inversione:
Carico lampade a incandescenza/alogene / LED
regolabili* 250 W a 25 °C
Ingressi binari:
– Tensione di contatto: 3,3 V
– Corrente di contatto: 0,5 mA
– Max. lunghezza cavo: 3 m (ingressi esterni)
– Lunghezza cavi di collegamento: 25 cm
Sovratensione transitoria nominale: 4 kV
Grado di inquinamento: 2
Sezione di collegamento: 4 mm
2
Dimensioni: 44,4 x 48,6 x 24,9 mm
Frequenza radio: 868,3 MHz (KNX RF1.R)
Potenza di trasmissione: < 10 mA
Gamma campo libero: no a 100 m
* Con controllo fase: LED: 22 W (no a 25 °C)
L A causa del costante progresso tecnico non
si escludono stranezze nel comportamento di
regolazione o anomalie di funzionamento in
caso di lampade regolate (in particolare LED).
Con la presente, Theben AG dichiara che questo tipo
di impianto radio è conforme alla direttiva 2014/53/
UE. Il testo completo della dichiarazione di conformità
UE è disponibile al seguente indirizzo Internet:
www.theben.de/red-konformitaet
IT
ADVERTENCIA
¡Peligro de muerte por descarga elétrica o
incendio!
•
¡El montaje debe ser llevado a cabo exclusiva-
mente por un electricista profesional!
•
¡Desconecte la tensión de red, antes de proce-
der al montaje o desmontaje!
• Descripciones de función adicionales en el
manual LUXORliving.
Información general
• El actuador de regulación de luz universal
por radio D1 S RF se ajusta a la norma EN
60669-2-1 en caso de montaje conforme a
lo previsto
• Se pueden montar en cajas empotradas con
pulsadores/interruptores convencionales
• La serie LUXORliving es una serie de aparatos
compactos que permiten conmutar, regular la
luz, controlar la calefacción y otros dispositivos
• Puesta en servicio con el software LUXORplug
y manejo sencillo con la App LUXORplay (para
Android e iOS): www.luxorliving.es
• Al utilizar un sistema KNX, la programación
se realiza con el ETS
Datos técnicos
Tensión de servicio: 230 V AC, 50/60 Hz
Potencia en standby mín.: < 0,4 W
Tipo de contacto: contacto ε
Tipos de carga: R/L/C
Carga mínima: 2 W
Grado de protección: IP 20
Clase de protección: II en caso de montaje confor-
me a lo previsto
Temperatura de funcionamiento: - 5 °C ... + 45 °C
Con corte de fase descendente:
Carga de lámparas incandescentes/halógenas /
LED atenuables* 250 W con 25 °C
Entrada binaria:
– Tensión de contacto: 3,3 V
– Corriente de contacto: 0,5 mA
– Longitud de cable máxima: 3 m (entradas ext.)
– Longitud de los cables de conexión: 25 cm
Impulso de sobretensión admisible: 4 kV
Grado de polución: 2
Sección de conexión: 4 mm
2
Dimensiones: 44,4 x 48,6 x 24,9 mm
Frecuencia de radio: 868,3 MHz (KNX RF1.R)
Potencia de envío: < 10 mA
Campo libre de alcance: hasta 100 m
* Con corte de fase ascendente: LED: 22 W (hasta 25 °C)
L No se descartan posibles anomalías en la
respuesta a la regulación de luz o interfe-
rencias radioeléctricas en lámparas regula-
das (especialmente LED) debido a los
continuos avances técnicos.
Theben AG declara expresamente que este tipo
de instalación radioeléctrica cumple la directiva
2014/53/CE. El texto completo de la declaración
de conformidad CE está disponible en la siguiente
dirección de Internet:
www.theben.de/red-konformitaet
ES
ATENÇÃO
Perigo de morte por choque eléctrico ou
incêndio!
•
A montagem deve ser efectuada apenas por
um electricista especializado!
•
Antes da montagem/desmontagem activar a
tensão de rede!
• Para outras descrições de funções, consulte o
manual LUXORliving.
Informações gerais
• O atuador universal remoto de regulação de
luminosidade D1 S RF está em conformidade
com a EN 60669-2-1 em caso de montagem
correta
• Pode ser integrado em caixas embutidas com
botões/interruptores convencionais
• A série LUXORliving é uma série de aparelhos
de construção compacta, com os quais se
pode comutar, atenuar, aquecer e controlar
• Colocação em funcionamento com o software
LUXORplug e operação fácil com a App
LUXORplay (para Android e iOS):
www.luxorliving.co.uk
• Em caso de utilização num sistema KNX, a
programação ocorre com o ETS
Dados técnicos
Tensão de serviço: 230 V AC, 50/60 Hz
Potência em standby mín.: < 0,4 W
Tipo de contacto: contacto ε
Tipos de carga: R/L/C
Carga mínima: 2 W
Tipo de proteção: IP 20
Classe de proteção: II em caso de montag. correta
Temperatura operacional: – 5 °C ... + 45 °C
Com secção de fase: carga da lâmpada uores-
cente/de halogéneo / LEDs* com regulação de
intensidade 250 W com 25 °C
Entradas binárias:
– Tensão de contacto: 3,3 V
– Corrente de contacto: 0,5 mA
– Comprimento máx. de cabo: 3 m (entradas ext.)
– Comprimento dos os de ligação: 25 cm
Tensão transitória de dimensionamento: 4 kV
Grau de poluição: 2
Secção transversal de ligação: 4 mm
2
Dimensões: 44,4 x 48,6 x 24,9 mm
Radiofrequência: 868,3 MHz (KNX RF1.R)
Potência de envio: < 10 mA
Campo livre de alcance: até 100 m
* Com ângulo de fase: LED: 22 W (até 25 °C)
L A possibilidade de falhas na resposta de
dimming ou de anomalias da rádio frequên-
cia com lâmpadas reguláveis (especial-
mente LEDs) não pode ser excluída devido
ao progresso tecnológico contínuo.
A Theben AG declara pelo presente documento que
este tipo de instalação por rádio corresponde à diretiva
2014/53/UE. O texto completo da declaração de
conformidade UE encontra-se disponível nos seguintes
endereços da internet:
www.theben.de/red-konformitaet
PT
Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | info@theben.de | www.theben.de
307588 01 14.12.2022

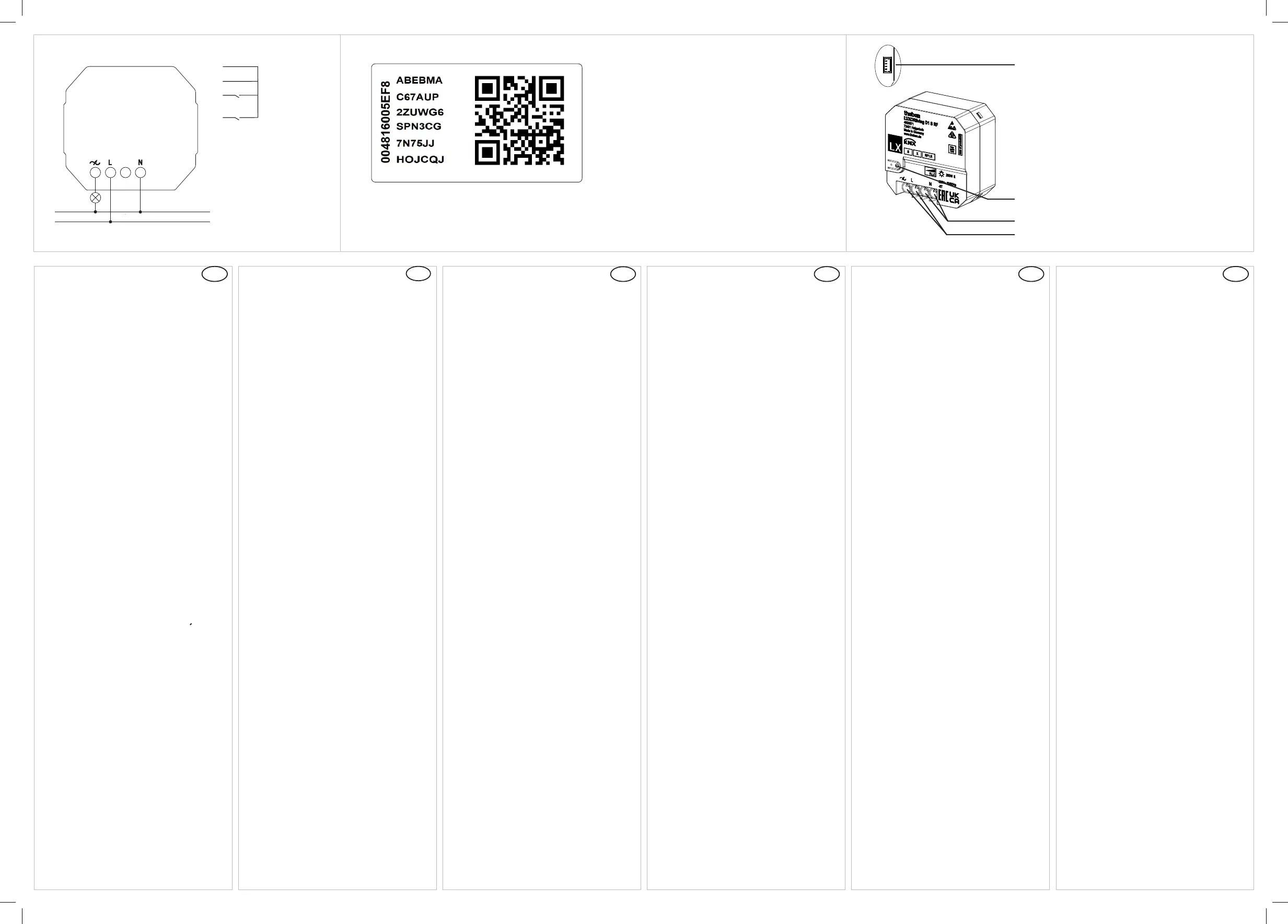

LUXORliving D1 S RF
4800671
LUXORplayLUXORplug
LUXORliving
For more information, see
product page
