Side 1/6
Hotline Theben:
J +49 7474 692-369
WARNUNG
Lebensgefahr durch elektrischen Schlag oder
Brand!
• Montage ausschließlich von Elektrofachkraft
durchführen lassen!
• Vor Montage/Demontage Netzspannung
• Weitere Funktionsbeschreibungen im
LUXORliving-Handbuch.
Allgemeine Infos
• Der Unterputz-Dimmaktor der LUXORliving-
Serie entspricht EN 60669-2-1 bei bestim-
mungsgemäßer Montage
• Die LUXORliving-Serie ist eine Reihe von Ge-
räten in kompakter Bauform, mit denen man
Schalten, Dimmen, Heizen und Steuern kann
• Inbetriebnahme mit der Software LUXORplug
und einfache Bedienung mit der App LUXOR-
play (für Android und iOS):
www.LUXORliving.de
• Bei Verwendung in einem KNX-System erfolgt
die Programmierung mit der ETS
Technische Daten
Betriebsspannung: 230 V AC, 50/60 Hz
Busspannung: 21–32 V DC
Stromaufnahme KNX-Bus: < 4 mA (typisch)
Typ: TP1-256
Standby Leistung min.: < 1 W
Kontaktart: -Kontaktε
Lastarten: R/L/C
Mindestlast: 2 W
Betriebstemperatur: – 5 °C ... + 45 °C
Mit Phasenabschnitt:
Glüh-/Halogenlampenlast / Dimmbare LEDs*
250 W bei 25 °C
Binäreingänge:
– Kontaktspannung: 3,3 V
– Kontaktstrom: 0,5 mA
– Max. Kabellänge: 3 m (externe Eingänge)
– Länge Anschlussdrähte: 25 cm
Bemessungsstoßspannung: 4 kV
Verschmutzungsgrad: 2
Anschlussquerschnitt: 4 mm
2
Abmessungen: 44,4 x 48,6 x 32,3 mm
* Mit Phasenanschnitt: LED: 22 W (bis 25 °C)
LAuffälligkeiten im Dimmverhalten oder
Funkstörungen sind bei gedimmten
Lampen (insbesondere LEDs) aufgrund
des stetigen technischen Fortschritts nicht
ausgeschlossen.
Weitere Informationen
http://qr.theben.de/
p/4800570de
DE
WARNING
Danger of death through electric shock
or re!
• Installation should only be carried out by
professional electrician!
• Disconnect the mains power supply prior to
installation and/or disassembly!
• Further functional descriptions in the
LUXORliving handbook.
General information
• The ush-mounted dimming actuator of the
LUXORliving series conforms to EN 60669-2-1
if correctly installed
• The LUXORliving series is a range of compact
devices for switching, dimming, heating and
controlling
• Start-up using the LUXORplug software and
easy operation using the LUXORplay app (for
Android and iOS): www.LUXORliving.de
• When used in a KNX system, programming is
completed with the ETS
Technical data
Operating voltage: 230 V AC, 50/60 Hz
Bus voltage KNX: 21–32 V DC,
Power input KNX bus: < 4 mA (typical)
Type: TP1-256
Standby output: min.: < 1 W
Type of contact: -contactε
Load types: R/L/C
Minimum load: 2 W
Operating temperature: – 5 °C ... + 45 °C
With trailing edge:
bulb/halogen lamp load/dimmable LEDs*
250 W at 25 °C
Binary inputs:
– Contact voltage: 3.3 V
– Contact current: 0.5 mA
– Max. cable length: 3 m (external inputs)
– Length of connecting wires: 25 cm
Rated impulse voltage: 4 kV
Pollution degree: 2
Connection cross-section: 4 mm
2
Dimensions: 44,4 x 48,6 x 32,3 mm
* With leading edge: LED: 22 W (up to 25 °C)
LDue to continuing technical progress,
abnormalities in dimming response or radio
interference cannot be ruled out when ope-
rating dimmed lamps (in particular LEDs).
Further information
http://qr.theben.de/
p/4800570en
EN
AVERTISSEMENT
Danger de mort, risque d‘électrocution et
d‘incendie!
• Le montage doit être effectué exclusivement
par un électricien spécialisé!
• Désactiver la tension réseau avant le monta-
ge/ le démontage !
• Pour d‘autres descriptions de fonction, se
reporter au manuel LUXORliving.
Informations générales
• L’actionneur de variation encastré de la série
LUXORliving répond aux exigences de la norme
EN 60669-2-1 en cas de montage conforme
• La série LUXORliving est une gamme
d‘appareils de petites dimensions permettant
de commuter, varier, chauffer et commander
• Mise en service avec LUXORplug et comman-
de aisée par le biais de l‘appli LUXORplay
(pour Android et iOS) : www.LUXORliving.de
• En cas d‘intégration dans un système KNX, la
programmation s‘opère via l‘ETS
Caractéristiques techniques
Tension de service : 230 V AC, 50/60 Hz
Tension du bus : 21–32 V CC
Courant absorbé du bus KNX : < 4 mA
(spécique); type: TP1-256
Puissance en veille min. : < 1 W
Type de contact : contact ε
Types de charges : R/L/C
Charge minimale : 2 W
Température de service : – 5 °C ... + 45 °C
Avec sortie de phase :
charge de lampes à incandescence/halogènes/
LED dimmables* 250 W à 25 °C
Entrées binaires :
– Tension de contact : 3,3 V
– Courant de contact : 0,5 mA
– Longueur de câble max. : 3 m (entrées ext.)
– Longueur des câbles de connexion : 25 cm
Tension assignée de tenue aux chocs : 4 kV
Degré de pollution : 2
Section de raccordement : 4 mm
2
Dimensions : 44,4 x 48,6 x 32,3 mm
* Avec entrée de phase : LED : 22 W (jusqu’à 25 °C)
LDes anomalies dans le comportement
de variation ou des perturbations radio-
électriques ne peuvent pas être exclues en
cas de variation de lampes (en particulier
des LED) en raison des progrès techniques
constants.
Informations supplémentaires
http://qr.theben.de/p/4800570fr
FR
AVVERTIMENTO
Pericolo di morte per scosse elettriche o incendio!
• Il montaggio deve essere eseguito esclusi-
vamente da parte di un elettroinstallatore
specializzato!
• Prima del montaggio o dello smontaggio scol-
legare la tensione di rete!
• Per maggiori descrizioni del funzionamento
fare riferimento al manuale LUXORliving.
Informazioni generali
• L‘attuatore dimmer da incasso della serie
LUXORliving soddisfa la norma EN 60669-2-1
in caso di montaggio corretto
• La gamma LUXORliving è una serie di appa-
recchi di forma compatta idonei per commu-
tare, regolare, riscaldare e comandare
• Messa in funzione con il software LUXORplug
e utilizzo semplice grazie all‘applicazione
LUXORplay (per Android e iOS):
www.LUXORliving.de
• In caso di impiego in un sistema KNX, la
programmazione avviene tramite ETS
Dati tecnici
Tensione d‘esercizio: 230 V AC, 50/60 Hz
Tensione bus: 21–32 V CC
Assorbimento di corrente bus KNX: < 4 mA
(tipico); tipo: TP1-256
Potenza in standby: min. < 1 W
Tipo di contatto: contatto ε
Tipi di carico: R/L/C
Carico minimo: 2 W
Temperatura d‘esercizio: – 5 °C ... + 45 °C
Con controllo fase di inversione:
Carico lampade a incandescenza/alogene / LED
regolabili* 250 W a 25 °C
Ingressi binari:
– Tensione di contatto: 3,3 V
– Corrente di contatto: 0,5 mA
– Max. lunghezza cavo: 3 m (ingressi esterni)
– Lunghezza cavi di collegamento: 25 cm
Sovratensione transitoria nominale: 4 kV
Grado di inquinamento: 2
Sezione di collegamento: 4 mm
2
Dimensioni: 44,4 x 48,6 x 32,3 mm
* Con controllo fase: LED: 22 W (no a 25 °C)
LA causa del costante progresso tecnico non
si escludono stranezze nel comportamento
di regolazione o anomalie di funzionamento
in caso di lampade regolate (in particolare
LED).
Maggiori informazioni
http://qr.theben.de/p/4800570it
IT
ADVERTENCIA
¡Peligro de muerte por descarga elétrica o
incendio!
• ¡El montaje debe ser llevado a cabo exclusiva-
mente por un electricista profesional!
• ¡Desconecte la tensión de red, antes de proce-
der al montaje o desmontaje!
• Descripciones de función adicionales en el
manual LUXORliving.
Información general
• El actuador de regulación de luz empotrado
de la serie LUXORliving se ajusta a la norma
EN 60669-2-1 en cuanto al montaje confor-
me a lo previsto
• La serie LUXORliving es una serie de aparatos
compactos que permiten conmutar, regular la
luz, controlar la calefacción y otros disposi-
tivos
• Puesta en servicio con el software LUXORplug
y manejo sencillo con la App LUXORplay (para
Android e iOS): www.LUXORliving.de
• Al utilizar un sistema KNX, la programación
se realiza con el ETS
Datos técnicos
Tensión de servicio: 230 V AC, 50/60 Hz
Tensión del bus: 21–32 V CC
Consumo de corriente del bus KNX: < 4 mA
(típico); tipo: TP1-256
Potencia en standby: mín. < 1 W
Tipo de contacto: contacto ε
Tipos de carga: R/L/C
Carga mínima: 2 W
Temperatura de funcionamiento: - 5 °C ... +
45 °C
Con corte de fase descendente:
Carga de lámparas incandescentes/halógenas /
LED atenuables* 250 W con 25 °C
Entrada binaria:
– Tensión de contacto: 3,3 V
– Corriente de contacto: 0,5 mA
– Longitud de cable máxima: 3 m (entradas ext.)
– Longitud de los cables de conexión: 25 cm
Impulso de sobretensión admisible: 4 kV
Grado de polución: 2
Sección de conexión: 4 mm
2
Dimensiones: 44,4 x 48,6 x 32,3 mm
* Con corte de fase ascendente: LED: 22 W (hasta
25 °C)
LNo se descartan posibles anomalías en la
respuesta a la regulación de luz o inter-
ferencias radioeléctricas en lámparas
reguladas (especialmente LED) debido a los
continuos avances técnicos.
Información adicional
http://qr.theben.de/p/4800570es
ES
ATENÇÃO
Perigo de morte por choque eléctrico ou
incêndio!
• A montagem deve ser efectuada apenas por
um electricista especializado!
• Antes da montagem/desmontagem activar a
tensão de rede!
• Para outras descrições de funções, consulte o
manual LUXORliving.
Informações gerais
• O atuador dimming embutido da série LU-
XORliving corresponde à EN 60669-2-1 em
caso de montagem correta
• A série LUXORliving é uma série de aparelhos
de construção compacta, com os quais se
pode comutar, atenuar, aquecer e controlar
• Colocação em funcionamento com o software
LUXORplug e operação fácil com a App LU-
XORplay (para Android e iOS):
www.LUXORliving.de
• Em caso de utilização num sistema KNX, a
programação ocorre com o ETS
Dados técnicos
Tensão de serviço: 230 V AC, 50/60 Hz
Tensão da linha de bus: 21–32 V CC
Entrada de corrente Bus para KNX: < 4 mA
(típico); tipo: TP1-256
Potência em standby mín.: < 1 W
Tipo de contacto: contacto ε
Tipos de carga: R/L/C
Carga mínima: 2 W
Temperatura operacional: – 5 °C ... + 45 °C
Com secção de fase:
carga da lâmpada uorescente/de halogéneo /
LEDs* com regulação de intensidade
250 W com 25 °C
Entradas binárias:
– Tensão de contacto: 3,3 V
– Corrente de contacto: 0,5 mA
– Comprimento máx. de cabo: 3 m (entradas ext.)
– Comprimento dos os de ligação: 25 cm
Tensão transitória de dimensionamento: 4 kV
Grau de poluição: 2
Secção transversal de ligação: 4 mm
2
Dimensões: 44,4 x 48,6 x 32,3 mm
* Com ângulo de fase: LED: 22 W (até 25 °C)
LA possibilidade de falhas na resposta de
dimming ou de anomalias da rádio frequên-
cia com lâmpadas reguláveis (especial-
mente LEDs) não pode ser excluída devido
ao progresso tecnológico contínuo.
Mais informações
http://qr.theben.de/p/4800570pt
PT
Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | info@theben.de | www.theben.de
307382 06 05.12.2022
LUXORliving D1
4800570
LUXORplayLUXORplug
LUXORliving
Bestimmungsgemäße Verwendung
• Die UP-Dimmaktoren der LUXORliving-Serie
schalten und dimmen die Helligkeit ver-
schiedener Leuchtmittel wie Glühlampen,
Hochvolt-Halogenlampen, Niedervolt-Halo-
genlampen (konventionell oder mit elek-
tronischem Transformator) oder dimmbare
LED-Lampen für 230 V sowie Lüfter
• Wenn potenzialfreie Taster oder Schalter
an den Eingängen angeschlossen werden,
können sie verschiedene Funktionen wie
Schalten, Dimmen, Jalousien auf-/abfahren
etc. ausführen
• Für den Einsatz im Wohn- und Objektbau (Bü-
rogebäude, öffentliche Gebäude, Hotels etc.)
• Verwendung nur in geschlossenen, trockenen
Räumen
Montage
¾In handelsübliche Unterputzdosen (nach
DIN 49073) montieren.
Anschluss
¾Spannung freischalten.
!
Gerät mit einem vorgeschalteten Leitungs-
schutzschalter Typ B oder C (EN 60898-1
von max. 16 A absichern.
¾Berührungssicher installieren.
!
Keine Netzspannung oder andere externe
Spannungen an die Nebenstelleneingänge
anschließen!
!
Bei der Installation auf ausreichende Isolie-
rung zwischen Netzspannung und Bus bzw.
Nebenstellen achten (mind. 5,5 mm).
Inbetriebnahme über Direktsteuerung
(Auslieferzustand)
Über den Eingang I1 ist eine manuelle Be-
dienung (Ein-Taster-Bedienung zum Dimmen,
ohne Parametrierung) möglich. Diese kann aber
mit LUXORplug oder der ETS verändert werden.
Die ETS-Datenbank finden Sie unter
www.theben.de.
Proper use
• The ush-mounted dimming actuators of
the LUXORliving series switch and dim the
brightness of different lamps, such as incan-
descent lamps, high-voltage halogen lamps,
low-voltage halogen lamps (conventional or
with electronic transformer) or dimmable LED
lamps for 230 V as well as fans
• If potential-free push buttons or switches
are connected to the inputs, they can carry
out various functions, such as switching,
dimming, raising/lowering blinds etc.
• For use in residential and other buildings
(ofce buildings, public buildings, hotels etc.)
• Only for use in closed, dry rooms
Installation
¾For installation in conventional ush-moun-
ted boxes (according to DIN 49073).
Connection
¾Disconnect power source.
!
Secure the device with an upstream type B
or type C circuit breaker (EN 60898-1) of
max. 16 A.
¾Protect against accidental contact during
installation.
!
Do not connect mains voltage or other ex-
ternal voltages to the extension inputs!
!
During installation, ensure there is adequa-
te insulation between mains voltage and
bus or extensions (min. 5.5 mm).
Start up via direct control
(factory setting)
Via input I1, manual operation (one-button
operation for dimming, without parameter
setting) is possible. This can be changed with
LUXORplug or the ETS.
The ETS database is available at
www.theben.de.
Usage conforme
• Les actionneurs de variation encastrés de
la série LUXORliving commutent et varient
la luminosité de différentes lampes élec-
triques, comme les lampes à incandescence,
les lampes halogènes à haute tension, les
lampes halogènes à basse tension (conven-
tionnelles ou avec transformateur électron-
ique) ou les lampes à LED dimmables, pour
230 V et les ventilateurs
• Lorsque des boutons-poussoirs ou inter-
rupteurs sans potentiel sont raccordés aux
entrées, il est possible d‘exécuter diverses
fonctions, comme la commutation, la variati-
on, la montée / descente des stores, etc.
• Pour l‘utilisation dans des habitations ou
bâtiments (bureaux, immeubles publics,
hôtels, etc.)
• Utilisation uniquement dans des locaux
fermés et secs
Montage
¾Monter dans les boîtiers encastrés du com-
merce (selon DIN 49073).
Raccordement
¾Couper la tension.
!
Sécuriser l‘appareil avec un disjoncteur
différentiel de type B ou C (EN 60898-1)
de 16 A max., installé en amont.
¾Installer de manière protégée contre les
contacts.
!Ne raccorder aucune tension réseau ou
d‘autres tensions externes aux entrées
externes !
!
Lors de l‘installation, s‘assurer que l‘isola-
tion entre la tension réseau et le bus ou les
entrées externes est sufsante (au moins
5,5 mm).
Mise en service via une commande directe
(état de livraison)
Avec l‘entrée I1, une commande manuelle
(commande à une touche pour la variation, sans
paramétrage) est possible. Elle peut toutefois
être modiée avec LUXORplug ou l’ETS.
La base de données ETS est disponible sur
www.theben.de.
Uso conforme
• Gli attuatori dimmer della serie LUXORliv-
ing comandano e regolano la luminosità di
diversi mezzi d’illuminazione, quali lampa-
dine, lampade alogene ad alto voltaggio,
lampade alogene a basso voltaggio (conven-
zionalmente o con un trasformatore elettrico)
oppure lampade a LED regolabili per 230 V e
ventilatori
• Se un tasto o un interruttore a potenzia-
le zero sono collegati agli ingressi, questi
possono eseguire diverse funzioni come
commutare, regolare, sollevare e abbassare
le veneziane
• Per l‘impiego nell‘edilizia residenziale e di
grandi progetti (edici con ufci, edici pub-
blici, hotel ecc.)
• Utilizzo solo in ambienti chiusi e asciutti
Montaggio
¾Montare in scatole a incasso comunemente
reperibili in commercio (secondo DIN 49073).
Collegamento
¾Disattivare la tensione.
!
Mettere in sicurezza il dispositivo tramite un
interruttore automatico installato a monte
tipo B o C (EN 60898-1) di max. 16 A.
¾L‘installazione deve essere effettuata in
modo protetto dai contatti accidentali.
!
Non collegare la tensione di rete o altre
tensioni esterne agli ingressi di utenze
interne!
!
Durante l‘installazione osservare che vi sia
un isolamento sufciente tra tensione di
rete e bus oppure utenze interne (almeno
5,5 mm).
Messa in funzione tramite comando diretto
(stato di consegna)
Tramite l‘ingresso l1, è possibile un comando
manuale (comando ad un tasto per la
regolazione, senza parametrizzazione). Questo
tempo può tuttavia essere modicato con
LUXORplug oppure l‘ETS.
La banca dati ETS si trova su
www.theben.de.
Uso previsto
• Los actuadores de regulación de luz empo-
trados de la serie LUXORliving conmutan y
regulan la luminosidad de diferentes tipos
de bombillas como lámparas incandescentes,
lámparas halógenas de alta y baja tensión
(convencionales o con transformador elec-
trónico) o lámparas LED regulables de 230 V,
así como ventiladores
• Si se conectan pulsadores o interruptores
libres de potencial en las entradas, estos
podrán ejecutar diversas funciones, como
conmutar, regular la intensidad de luz, subir/
bajar persianas, etc.
• Para el uso en la edicación (edicios de
ocinas, edicios públicos, hoteles, etc.)
• Utilización exclusiva en lugares cerrados y
secos
Montaje
¾Montar en cajas de montaje empotrado con-
vencionales (según DIN 49073).
Conexión
¾Desconectar la tensión.
!
Proteger el aparato con un interruptor de
potencia preconectado tipo B o C
(EN 60898-1) de máx. 16 A.
¾Instalar protectores contra contacto.
!
¡No conecte una tensión de red o algu-
na otra tensión externa a la entrada de
extensión!
!
Durante la instalación, asegurarse de que
haya un aislamiento suciente entre la
tensión de red y el bus o las extensiones
(mín. 5,5 mm).
Puesta en marcha mediante control directo
(estado inicial)
Mediante la salida I1 es posible realizar un
manejo manual (manejo de un pulsador para
regular la luz, sin parametrizar). Esto se puede
modicar con LUXORplug o la ETS.
Encontrará la base de datos ETS en
www.theben.de.
Utilização correta
• Os atuadores dimming embutidos da série
LUXORliving comutam e regulam a luminosi-
dade de diversas lâmpadas como lâmpadas
incandescentes, lâmpadas de halogéneo de
alta voltagem, lâmpadas de halogéneo de
baixa voltagem (convencional ou com trans-
formador eletrónico) ou lâmpadas LED regu-
láveis para 230 V, assim como ventiladores
• Se forem ligados às entradas botões ou inter-
ruptores sem potencial, estes podem efetuar
diferentes funções como comutar, regular a
luminosidade, subir/descer estores, etc.
• Para a utilização na construção de habitações
de edifícios (complexos de escritórios, edifí-
cios públicos, hotéis, etc.)
• Utilização apenas em espaços secos e fecha-
dos
Montagem
¾Montar em caixas embutidas convencionais
(conforme a DIN 49073).
Ligação
¾Desligar a tensão.
!
Proteger o aparelho com um disjuntor pré-
conectado tipo B ou C (EN 60898-1) de, no
máx. 16 A.
¾Instalar protegido contra contacto.
!
Sem tensão de rede ou ligar outras tensões
externas a entradas de ramais!
!
Na instalação, ter em atenção o isolamento
suciente entre a tensão de rede e o bus ou
ramais (mín. 5,5 mm).
Colocação em funcionamento através de
controlo direto (programação de fábrica)
Através da entrada I1 é possível uma operação
manual (operação de um botão para regular a
luminosidade, sem parametrização). Esta pode
ser alterada com LUXORplug ou com a ETS.
Pode aceder ao banco de dados de ETS em
www.theben.de.
DE
EN
FR
IT
ES
PT

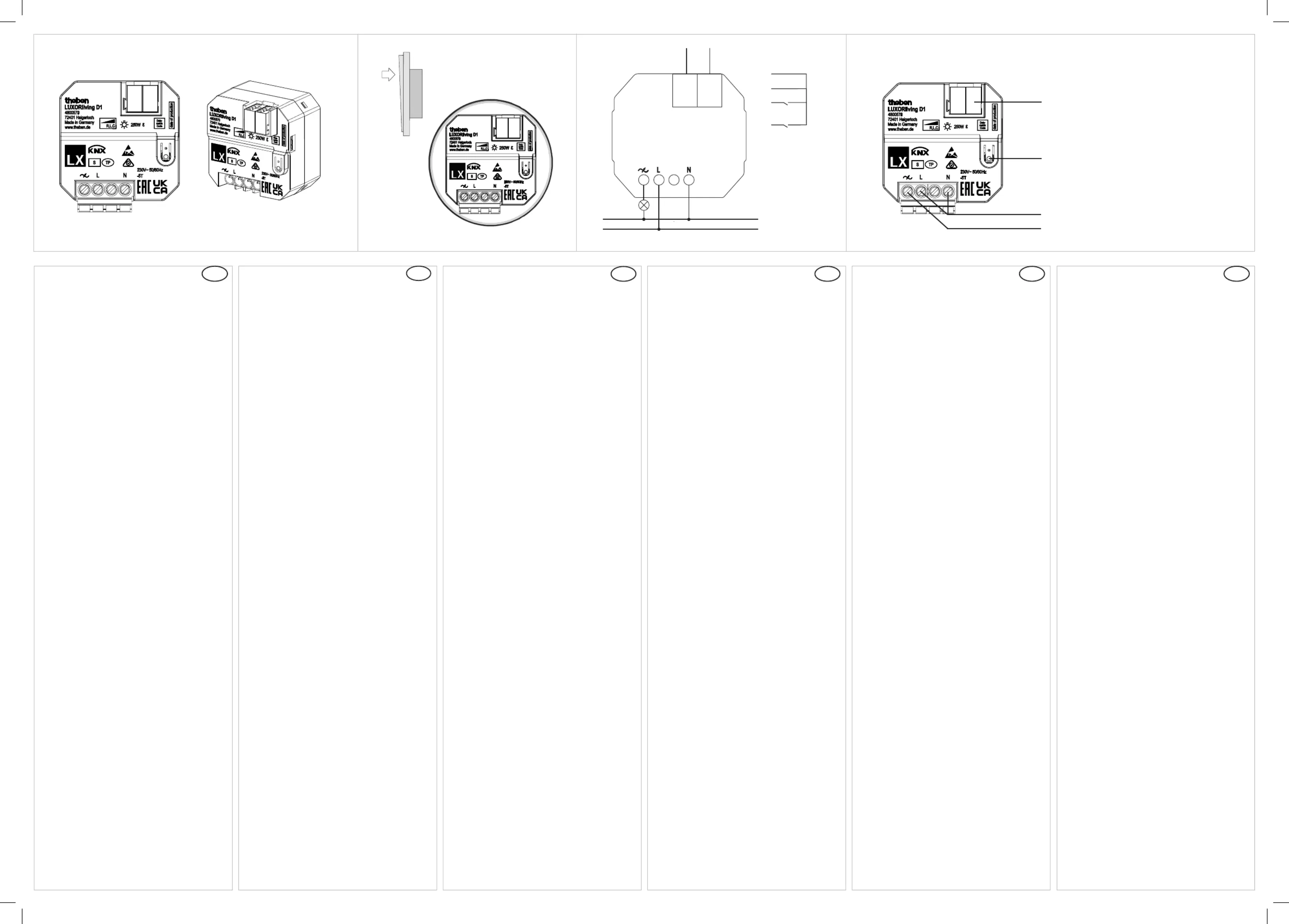

N
L1
I1
I2
BK
BK
BN
RD
KNX
Programming button and LED for physical
address
Bus connection: Note polarity
mains input
dimming output

Produkt Specifikationer

Mærke: Theben
Kategori: Ikke kategoriseret
Model: LUXORliving D1

Har du brug for hjælp?

Hvis du har brug for hjælp til Theben LUXORliving D1 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Theben Manualer

Theben

Theben LUXORliving T4 S RF Manual

4 August 2025
Theben

Theben TA 8 S KNX Manual

3 August 2025
Theben

Theben BM 12 T KNX Manual

3 August 2025
Theben

Theben LUXORliving D1 DALI Manual

3 August 2025
Theben

Theben LUXORliving D1 S RF Manual

3 August 2025
Theben

Theben PlanoSpot 360 DALI-2 S DE Manual

3 August 2025
Theben

Theben RM 8 T KNX Manual

3 August 2025
Theben

Theben LUXORliving D1 DALI S RF Manual

3 August 2025
Theben

Theben LUXORliving J1 Manual

3 August 2025
Theben

Theben JU 1 KNX Manual

2 August 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Full Boar

Full Boar DPC-AU02 Manual

27 August 2025
Gossen Metrawatt

Gossen Metrawatt METRALINE PRO-TYP EM II Manual

27 August 2025
Sauermann

Sauermann BI 310 Manual

27 August 2025
Lutron

Lutron Caseta DVRF-6L-WH Manual

27 August 2025
Telestar

Telestar FM-T2 Manual

27 August 2025
Cougar

Cougar GLE 650W Manual

27 August 2025
Body Solid

Body Solid GDCCBAR Manual

27 August 2025
Neno

Neno Bene Manual

27 August 2025
ENTES

ENTES ETMO-10 Manual

27 August 2025
Cambro

Cambro Camshelving CBSK2148S4580 Manual

27 August 2025
